特性
- 创新设计,无需昂贵的外部元件
- +3.3V单电源供电
- 高级电源管理实现最高效率
- 1mW (典型值)待机状态功耗
- 23mW (典型值)接收器侦测状态功耗
- 82.5mW (典型值)动态关断状态功耗
- 304mW (典型值)工作状态功耗
- 高度集成
- 超低延迟,传输延时为250ps (典型值)
- 2.5GHz下具有10dB(典型值)输入/输出回波损耗
- 3级可编程输入均衡
- 6级可编程输出去加重
- 完全支持LFPS,带频率整形功能
- 提供超高速 USB 3.0兼容接收器侦测
- 低压(1.8V)兼容控制
- 优异的抖动和损耗补偿能力
- 4mil微带线,大于40in
- 理想用于空间敏感应用
- 片上50Ω输入/输出端接
- 24引脚、4.0mm x 4.0mm TQFN封装
- 所有引脚具有±8kV HBM ESD保护
- 与TI SN65LVPE502和TI SN65LVPE502CP引脚兼容

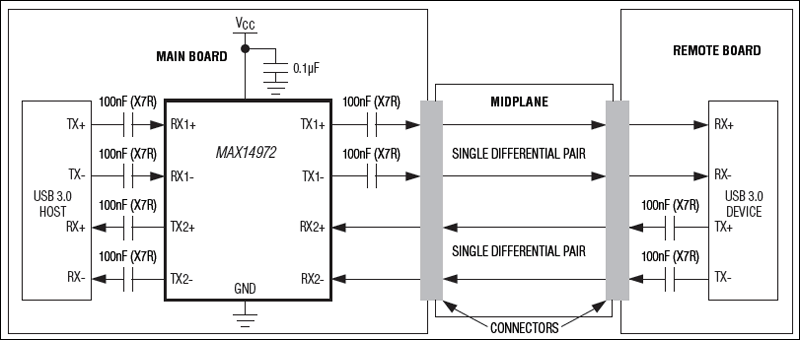

MAX14972双通道超高速USB 3.0均衡器/转接驱动器采用可编程输入均衡和输出去加重,有效降低确定性抖动以及信号重建电路板造成的损耗或电缆损耗,有助于对超高速USB 3.0关键元件的布局进行优化,并可使用较长的电路板走线或电缆。器件具有高级电源管理功能,带有接收器侦测功能,完全支持USB 3.0低频周期信号(LFPS)。
器件采用小型24引脚(4.0mm x 4.0mm) TQFN封装,按照数据流通走线,实现最优布局,将空间要求降至最小。器件工作在0°C至+70°C商业级工作温度范围。
应用
- 台式计算机
- 坞站
- 工业USB开关
- 笔记本电脑
- USB集线器
- USB端口
