概览

优势和特点

  • 小型封装处理高功率并减小外形尺寸
    • 高达2.5A峰值电机电流
    • 节省空间的TDFN-EP (3mm x 3mm)封装
    • 灵活的4.5V–36V电源支持较长的电池寿命
  • 低功耗,工作温度较低、时间较长
    • 280mmΩ (典型值)电桥总导通电阻
    • 1mA (典型值)电源电流,30kHz/24V时
    • 10µA (最大)待机电流,12V时
  • 简化设计,缩短上市时间
    • 无电荷泵架构
    • 电流调节只需一个检测电阻
    • 电流检测输入简化PCB布局
  • 集成保护提供可靠的驱动方案
    • 短路保护驱动器
    • 热关断欠压锁定
    • 低电平有效FAULT诊断输出
    • -40°C至+85°C温度范围

产品详情

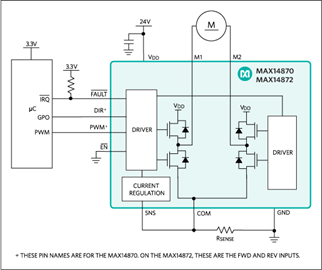

MAX14870/MAX14872电机驱动器为驱动和控制有刷直流电机和继电器提供小尺寸、低功耗及简便的方案,电压在4.5V至36V之间。很低的驱动导通电阻,降低功耗。

驱动器采用无电荷泵设计,以减少外部元件以及降低电源电流。集成快速衰减电流调节,让用户可以调节启动电机的峰值电流,并让外部所需的元器件数量减到最少。

独立的输入电压检测(SNS)降低了走线的寄生电阻所引起的电流检测误差。MAX14870/MAX14872有直通保护和内部续流二极管,可吸收电机感应电流。驱动器输出具有短路保护,防止对地短路、电源短路以及M1至M2短路。出现过热或过流故障期间FAULT输出低电平信号。

MAX14870具有PWM以及方向控制输入,而MAX14872具有正向和反向输入,用于方向控制。

MAX14870和MAX14872采用12引脚(3mm x 3mm) TDFN-EP封装,工作在-40°C至+85°C温度范围。

应用

  • 打印机与扫描仪
  • 继电器驱动器
  • 自动售货机和游戏机

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
