MAX14803

低电荷注入、16通道、高压模拟开关

更多 showmore-icon

具有低电荷注入、低电容和高速SPI接口,集成过压保护

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 集成的过压保护
  • 20MHz串行接口(5V)
  • HVCMOS工艺可提供高性能
  • 独立编程的高压模拟开关
  • 极低的5µA (典型值)静态电流
  • 直流至20MHz低压模拟信号频率范围
  • 2.7V至5.5V逻辑电源电压
  • 低电荷注入、低电容RL开关
  • 在5MHz (RL = 50Ω)下,关断隔离为-77dB (典型值)
  • 串行接口可实现菊链连接
  • 灵活的高压电源(VPP - VNN = 250V)
更多细节
show more Icon

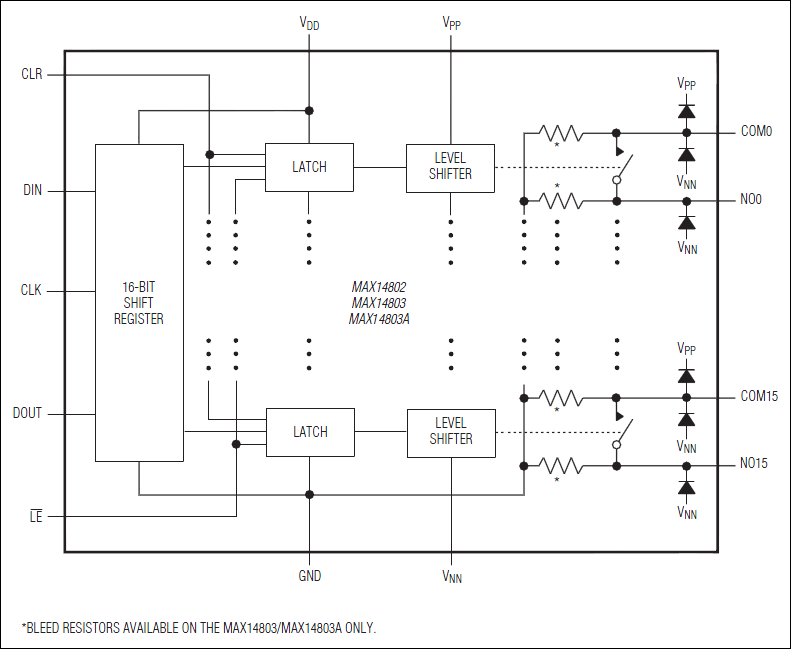

MAX14802/MAX14803/MAX14803A可为超声成像和打印机应用提供16通道高压开关。该系列器件采用HVCMOS工艺,提供16个高压低电荷注入SPST开关,由数字接口控制。数据移入内部16位移位寄存器,并通过带使能和清除输入的可编程锁存器保持数据。上电复位功能确保所有开关在上电时为打开状态。

MAX14802/MAX14803/MAX14803A采用宽范围的高电压供电,包括:VPP/VNN = +100V/-100V、+200V/0V或+40V/-160V。数字接口工作于独立的+2.7V至+5.5V VDD电源。数字输入DIN、CLK、低电平有效的LE以及CLR采用VDD电源电压供电。

MAX14803/MAX14803的每个切换端具有集成的35kΩ泄漏电阻,用于对容性负载进行放电。MAX14802/MAX14803/MAX14803A提供集成的钳位二极管,用于过压保护,防止正向电压过冲。

MAX14802/MAX14803采用48引脚TQFP封装,所有器件都工作于0°C至+70°C商业级温度范围。

MAX14803A采用100焊球晶片级封装(WLP)封装,所有器件都工作于-40°C至+85°C商业级温度范围。

应用

  • 打印机
  • 超声成像
