MAX14752

量产

8通道/双4通道72V模拟复用器

MAX14752/MAX14753可理想用于PLC、工业控制及ATE设备等工业应用

数据手册 (Rev. 5)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 电源范围支持宽压应用
    • ±36V (最大)宽范围双极性电源
    • +72V (最大)高压单电源
    • 支持非对称双极性电源供电
  • 低漏电流和RON提高系统精度
    • 导通电阻低至60Ω (典型值)
    • 共模电压范围内，RON平坦度为0.03Ω (典型值)
    • 20nA(最大)低输入导通漏电流
  • 关断模式下耗流25µA IDD，节省功率
  • 引脚兼容行业标准DG408/DG409，容易升级

MAX14752/MAX14753为8选1和双路4选1高压模拟多路复用器。这两款器件具有60Ω (典型值)低导通电阻和0.03Ω的导通电阻平坦度(典型值)。这些低导通电阻多路复用器可双向工作。EN输入可灵活定义逻辑电平，选中连接通道。

MAX14752为8选1多路复用器，MAX14753为双路4选1多路复用器。这两款器件均可采用±10V至±36V双电源或+20V至+72V单电源供电。

MAX14752/MAX14753采用16引脚TSSOP封装，引脚与工业标准的DG408/DG409兼容。MAX14752/MAX14753工作在40°C至+85°C扩展级温度范围。

应用

  • ATE系统
  • 环境控制系统
  • 医学监测系统
  • 可编程逻辑控制器
MAX14752
8通道/双4通道72V模拟复用器

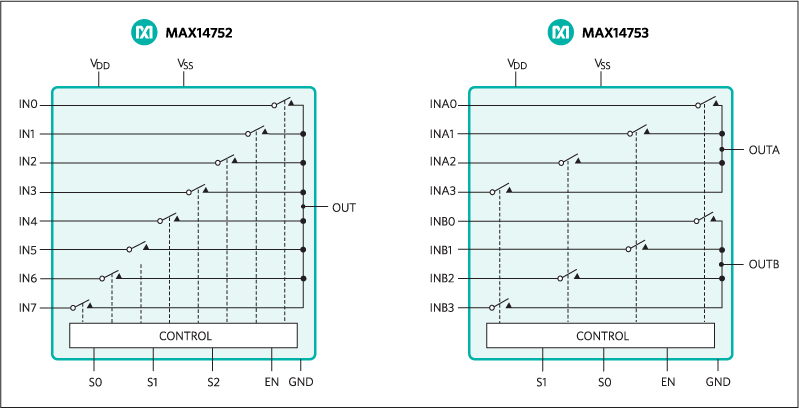

MAX14752、MAX14753：功能框图
