MAX1463

低功耗、双通道传感器信号处理器

更多 showmore-icon

产品详情
特性
  • 可编程的放大、校准、线性化以及温度补偿功能
  • 两路差分或四路单端传感器输入
  • 调理传感器输出灵敏度为1mV/V至1V/V
  • 两路DAC/PWM输出信号通道
  • 4mA-20mA输出
  • 4kB闪存存储器,存储代码和系数
  • 128字节闪存存储器,存储用户信息
  • 集成温度传感器
  • 灵活的双运算放大器
  • 可编程传感器输入增益和失调
  • 可编程传感器采样率及分辨率
  • 为桥式传感器提供可编程的电流激励源
  • 缓冲输出的1.25V基准
  • 不需要外部调理元件
  • 更多细节
    show more Icon

    MAX1463为高度集成的、低功耗、双通道传感器信号处理器,优化于工业和过程控制应用,如:压力检测与补偿、RTD与热电耦线性化处理、重量测试与分类以及具有一定指示功能的远端监视。

    MAX1463调理传感器输出范围从1mV/V至1V/V,支持可编程电流和电压的传感器激励。MAX1463提供放大、校准及信号线性化处理功能,使所有性能接近传感器的固有性能,无需任何外部调理元件。

    两路16位电压输出DAC以及两路12位PWM可分别用于指示每个温度补偿传感器信号的求和或求差信号,或由用户定义每个信号和温度之间的关系。附加的运算放大器可用于缓冲DAC输出、驱动较重的外部负载或提供额外的增益或滤波功能。

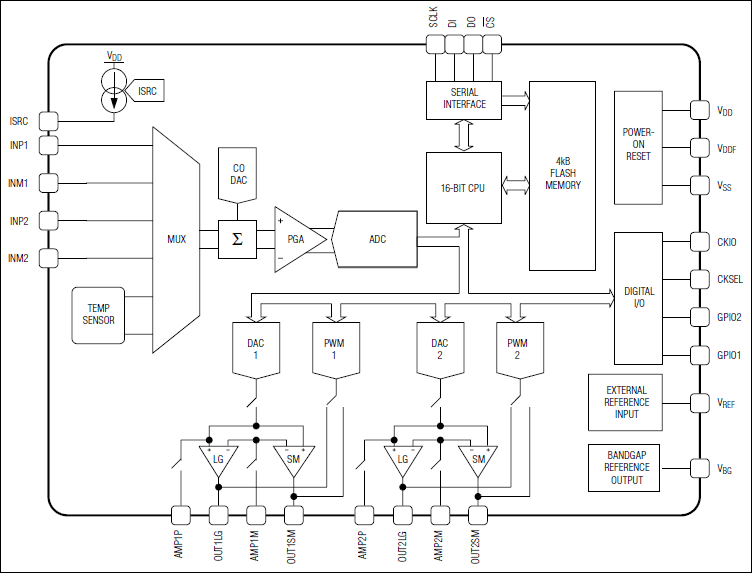

    MAX1463包括一个16位CPU、用户可编程的4kB闪存程序存储器、128字节闪存存储用户信息、16位ADC、两路16位DAC、两路12位PWM数字输出、四个满摆幅运算放大器、与SPI™兼容的接口、两个GPIO以及一个内置温度传感器。

    MAX1463工作于5.0V单电源,提供汽车级、工业级及商业级温度范围、采用28引脚SSOP封装。

    应用

    • 校准器与控制器
    • GMR与MR磁向检测器
    • 压力传感器信号调理
    • 过程指示器
    • 热电偶与RTD线性化处理
    • 变送器与发送器
    • 称重系统
