概览

优势和特点

  • 优异的动态性能
    • 5.3MHz时SNR为69.9dB
    • 5.3MHz时SFDR为94dBc
  • 超低功耗
    • 每通道114mW (正常工作模式)
  • 串行LVDS输出
  • 引脚可选的LVDS/SLVS (可调节的低电压信号)模式
  • LVDS输出支持最长30英寸FR4背板连接
  • 测试模式验证数字信号完整性
  • 全差分模拟输入
  • 宽差分输入电压范围(1.4VP-P)
  • 片上1.24V精密带隙基准
  • 时钟占空比均衡器
  • 紧凑的、68引脚薄型QFN封装,带有裸焊盘
  • 可提供评估板(订购MAX1437BEVKIT)

产品详情

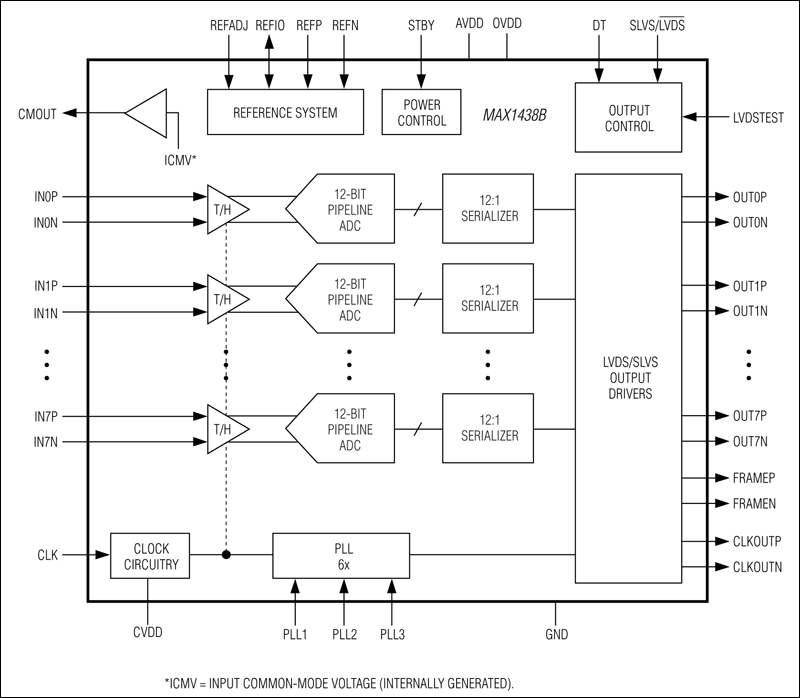

MAX1438B八通道、12位模数转换器(ADC)具有全差分输入、流水线架构以及针对全差分信号通道的数字误差校准功能。该ADC经过优化具有低功耗和高动态性能,适合于医疗成像仪器以及数字通信应用。MAX1438B工作在1.8V单电源下,仅消耗913mW (每通道114mW)的功耗,在5.3MHz的输入频率下具有69.9dB (典型值)的信噪比(SNR)。除工作时具有低功耗特性外,MAX1438B在空闲期间还具有低功耗待机模式。

内部1.24V精密带隙基准设置ADC的满量程范围。当实际应用需要提高精度或采用不同的输入电压范围时,灵活的基准架构允许采用外部基准。该基准架构经过优化具有低噪声特性。

单端时钟控制数据转换处理。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片上锁相环(PLL)产生高速串行低压差分信号(LVDS)时钟。

MAX1438B提供自对齐的串行LVDS输出用于数据、时钟以及帧对齐信号。输出数据采用二进制补码形式表示。

MAX1438B具有最大64Msps的采样率。器件采用小尺寸、10mm x 10mm x 0.8mm、68引脚薄型QFN封装,带有裸焊盘,规定工作在扩展工业级(-40°C至+85°C)温度范围。

应用

  • 仪表
  • 多路通信
  • 超声和医学成像
