MAX12528

双路、80Msps、12位、IF/基带ADC

更多 showmore-icon

产品详情
特性
  • 直接IF采样高达400MHz
  • 优异的动态性能
    • fIN = 70MHz/175MHz时,70.7dB/69.8dB SNR
    • fIN = 70MHz/175MHz时,78.2dBc/72.9dBc SFDR
  • 3.3V低功耗工作
    • 760mW (差分时钟模式)
    • 726mW (单端时钟模式)
  • 全差分或单端模拟输入
  • 可调差分模拟输入电压范围
  • 750MHz输入带宽
  • 内部、外部或共享基准
  • 差分或单端时钟
  • 可接受25%至75%的时钟占空比变化
  • 用户可选DIV2和DIV4时钟模式
  • 关断模式
  • 2的补码或格雷码CMOS输出
  • 超量程和数据有效指示
  • 紧凑的、68引脚薄型QFN封装(10mm x 10mm x 0.8mm)
  • 可提供评估板(请定购MAX12528EVKIT)
更多细节
show more Icon

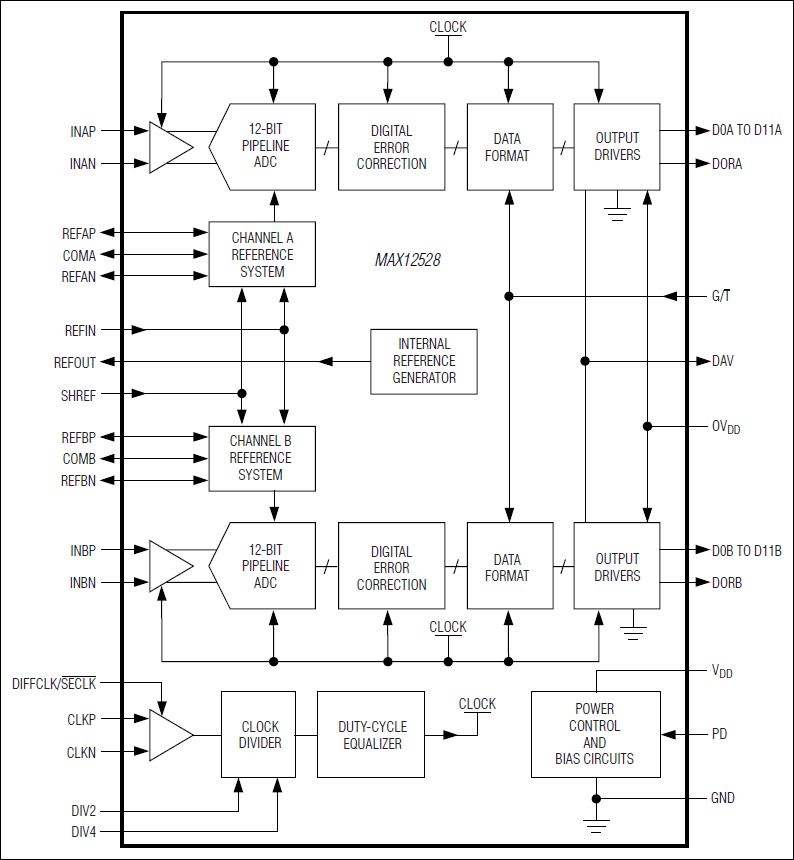

MAX12528是双路80Msps、12位模数转换器(ADC),具有全差分宽带采样/保持(T/H)输入,用于驱动内部量化器。MAX12528针对低功耗、小尺寸和高动态性能进行了优化,适合中频(IF)和基带采样应用。该双路ADC采用3.3V单电源供电,功耗仅为726mW,输入频率175MHz时,信噪比(SNR)典型值可达69.8dB。T/H输入级可接收最大频率400MHz的单端或差分输入。除低功耗特性外,MAX12528还提供330µW的空闲周期关断模式,以进一步节省功耗。

MAX12528具有灵活的基准结构,可使用内部2.048V带隙基准,也可使用外部基准,并且两个ADC可共享基准。其基准结构允许满量程模拟输入范围在±0.35V至±1.15V间调整。MAX12528提供的共模基准可简化设计,减少差分模拟输入电路中外围元件数量。

MAX12528支持单端或差分时钟输入。用户可选择2分频(DIV2)或4分频(DIV4)模式,以实现灵活的设计并消除时钟抖动的负面影响。ADC内部占空比均衡器(DCE)可在较大范围内补偿时钟占空比变化。

MAX12528提供两路并行、12位宽、CMOS兼容输出。数字输出格式由引脚选择,可为二元补码或格雷码。数字输出采用1.7V至3.6V电源单独供电,可灵活实现与各种逻辑电平的接口。MAX12528提供带裸焊盘(EP)的10mm x 10mm x 0.8mm, 68引脚薄型QFN封装, 规定用于扩展温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的12位和14位高速ADC,请参考参数表

应用

  • 数字机顶盒
  • I/Q接收器
  • 中频与基带通信接收器:蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN
  • 低功耗数据采集
  • 医学成像
  • 便携式仪表
