MAX12529

双路、96Msps、12位、IF/基带ADC

更多 showmore-icon

高性能、12位ADC,保证高IF SNR和SFDR指标

产品详情
特性
  • 高达350MHz的直接IF采样
  • 优异的动态性能
    • fIN = 70MHz/175MHz时,SNR为70.1dB/69.7dB
    • fIN = 70MHz/175MHz时,SFDR为83.2dBc/78.9dBc
  • 3.3V低功耗工作
    • 980mW (差分时钟模式)
    • 952mW (单端时钟模式)
  • 全差分或单端模拟输入
  • 可调节差分模拟输入电压
  • 750MHz输入带宽
  • 内部、外部或共用基准
  • 差分或单端时钟
  • 可接受25%至75%的时钟占空比
  • 用户可选择DIV2与DIV4时钟模式
  • 关断模式
  • 2的补码或格雷码CMOS输出
  • 超量程或数据有效指示
  • 小尺寸、68引脚、薄型QFN封装(10mm x 10mm x 0.8mm)
  • 可提供评估板(请定购MAX12529EVKIT)
更多细节
show more Icon

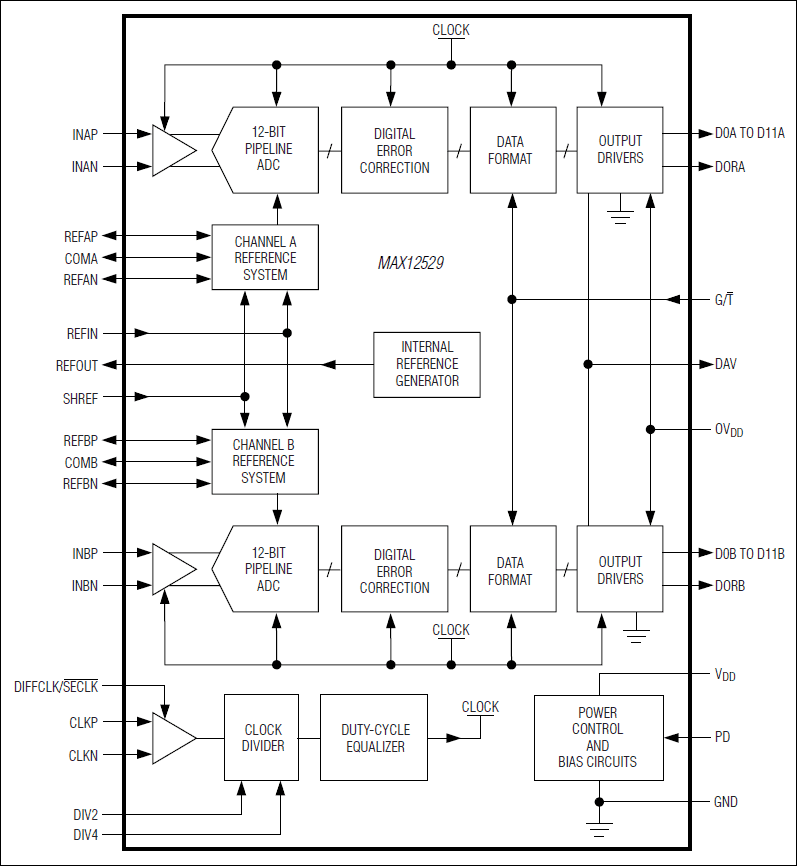

MAX12529是双路96Msps、12位模数转换器(ADC),具有全差分、宽带采样/保持(T/H)输入,用于驱动内部量化器。MAX12529优化于低功耗、小尺寸和高动态性能指标,非常适合中频(IF)与基带采样应用。双路ADC工作于3.3V单电源,在175MHz输入频率下具有典型值为69.5dB的信噪比(SNR),仅消耗980mW功率。T/H输入级可接收高达350MHz的单端或差分输入。除低功耗工作特性外,MAX12529还提供0.66mW关断模式,降低空闲周期的功耗。

灵活的基准结构允许MAX12529使用内部2.048V带隙基准或外部基准,并允许两个ADC共用基准。这种基准结构允许在±0.35V至±1.15V范围内调节满量程模拟输入范围。MAX12529具有共模参考,简化了设计,并减少了差分模拟输入电路的外部元件数量。

MAX12529支持单端或差分输入时钟,用户可选择2分频(DIV2)与4分频(DIV4)模式,提高设计的灵活性,并有助于消除时钟抖动的负面影响。允许时钟占空比在较宽范围内变化,ADC内部占空比均衡器(DCE)可对其进行补偿。

MAX12529具有两个并行、12位字宽、CMOS兼容的输出端口。数字输出格式可以通过引脚选择为2的补码或格雷码。用于数字输出级的独立电源输入可接受1.7V至3.6V供电,便于与不同逻辑电平接口。MAX12529采用10mm x 10mm x 0.8mm、68引脚、带裸露焊盘(EP)的薄型QFN封装,工作在扩展级温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的12位和14位高速ADC,请参考参数表

应用

  • 数字机顶盒
  • I/Q接收器
  • 中频与基带通信接收器:蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN
  • 低功耗数据采集
  • 医学成像
  • 便携式仪表
