MAX1198

双路、8位、100Msps、3.3V、低功耗ADC,内置电压基准及并行输出

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 2.7V至3.6V单电源
  • 出色的动态性能
    • fIN = 50MHz/200MHz时,SINAD = 48.1dB/47.6dB
    • fIN = 50MHz/200MHz时,SFDR = 66dBc/61.5dBc
  • fIN = 50MHz时,-72dB通道间串扰
  • 低功耗
    • 264mW (正常工作)
    • 10.6mW (休眠模式)
    • 0.5µW (关断模式)
  • 0.05dB增益和±0.1°相位匹配误差
  • ±1VP-P宽差分模拟输入电压范围
  • 400MHz的-3dB输入带宽
  • 片内2.048V精密带隙基准
  • 用户可选输出模式—二进制补码或偏移二进制码
  • 备有引脚兼容的8位和10位升级型号
更多细节
show more Icon

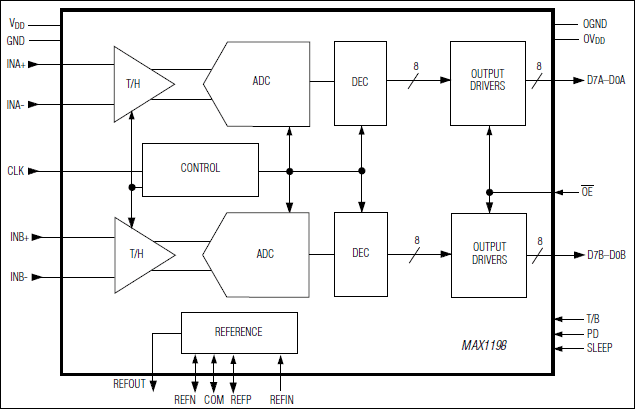

MAX1198是一款3.3V、双通道8位模数转换器(ADC),具备全差分宽带采样/保持(T/H)输入,驱动2路ADC。MAX1198最适合于那些低功耗、高动态性能的应用,如成像、仪器和数字通讯等应用。这款ADC工作于2.7V至3.6V单电源,消耗功率仅264mW,且在50MHz输入频率和100Msps采样速率下,达到了48.1dB的信号与噪声和失真比(SINAD)。T/H驱动输入级包含400MHz (-3dB)输入放大器。这些转换器也可以工作于单端输入。除了低运行功率外,MAX1198还具有3.2mA的休眠模式以及0.15µA的关断模式,以节省空闲期间的功率消耗。

内部2.048V精密带隙基准设置ADC的满量程范围。灵活的基准结构允许使用内部基准,或者外部输入基准,以满足那些要求提高精度或输入电压范围不同的应用。

MAX1198具有并行、CMOS兼容的三态输出。通过单个控制引脚,数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的1.7V至3.6V接口输出电源,以提供灵活的接口方式。MAX1198采用7mm x 7mm、48引脚TQFP封装,满足扩展工业级温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的8位高速ADC,请参考参数表

对于10位、引脚兼容的升级型号,请参考MAX1180数据资料。由于MAX1198的N.C.引脚内部下拉至地,因此这款ADC能够被MAX1180直接替换。

应用

  • 基带I/Q采样
  • 电池供电应用
  • 仪表
  • MMDS调制解调器
  • 多路中频采样
  • 机顶盒
  • 超声和医学成像
  • VSAT终端
  • WLAN、WWAN、WLL
