MAX1195: 双路、8位、40Msps、3V、低功耗ADC，内置电压基准及并行输出 Data Sheet (Rev. 0)1/1/1900PDF563K
概览
优势和特点
- 2.7V至3.6V单电源
- 出色的动态性能
- fIN = 20MHz/200MHz时，SINAD = 48.5dB/46.7dB
- fIN = 20MHz/200MHz时，SFDR = 68.7dBc/55.7dBc
- fIN = 20MHz时，-72dB通道间串扰
- 低功耗
- 87mW (正常工作)
- 9mW (休眠模式)
- 0.3µW (关断模式)
- 0.05dB增益和±0.05°相位匹配误差
- ±1VP-P宽差分模拟输入电压范围
- 400MHz的-3dB输入带宽
- 片内2.048V精密带隙基准
- 用户可选输出模式—二进制补码或偏移二进制码
- 备有引脚兼容的8位和10位升级型号
产品详情

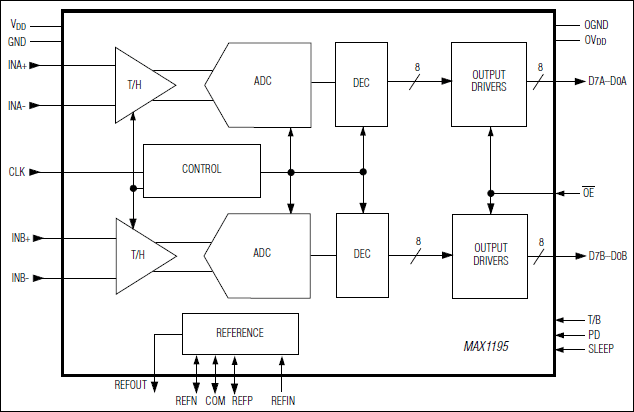

MAX1195是一款3V、双通道8位模数转换器(ADC)，具备全差分宽带采样/保持(T/H)输入，驱动2路ADC。MAX1195最适合于那些低功耗、高动态性能的应用，如成像、仪器和数字通讯等应用。这款ADC工作于2.7V至3.6V单电源，消耗功率仅87mW，且在20MHz输入频率和40Msps采样速率下，达到了48.5dB的信号与噪声和失真比(SINAD)。T/H驱动输入级包含400MHz (-3dB)输入放大器。这些转换器也可以工作于单端输入。除了低运行功率外，MAX1195还具有3mA的休眠模式以及0.1µA的关断模式，以节省空闲期间的功率消耗。
内部2.048V精密带隙基准设置ADC的满量程范围。灵活的基准结构允许使用内部基准，或者外部输入基准，以满足那些要求提高精度或输入电压范围不同的应用。
MAX1195具有并行、CMOS兼容的三态输出。通过单个控制引脚，数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的1.7V至3.6V接口输出电源，以提供灵活的接口方式。MAX1195采用7mm x 7mm、48引脚TQFP封装，满足扩展工业级温度范围(-40°C至+85°C)。
若需了解所有与该器件引脚兼容的8位高速ADC，请参考参数表。
对于10位、引脚兼容的升级型号，请参考MAX1183数据资料。由于MAX1195的N.C.引脚内部下拉至地，因此这款ADC能够被MAX1183直接替换。
应用
- 基带I/Q采样
- 电池供电应用
- 多路中频采样
- 机顶盒
- 超声和医学成像
- VSAT终端
- WLAN、WWAN、WLL、MMDS调制解调器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
