MAX1196

双路、8位、40Msps、3V、低功耗ADC,内置电压基准及复用并行输出

更多 showmore-icon

产品详情
特性
  • 2.7V至3.6V单电源
  • 出色的动态性能
    • fIN = 20MHz/200MHz时,SINAD = 48.4dB/44.7dB
    • fIN = 20MHz/200MHz时,SFDR = 68.9dB/53dBc
  • fIN = 20MHz时,-72dB通道间串扰
  • 低功耗
    • 87mW (正常工作)
    • 9mW (休眠模式)
    • 0.3µW (关断模式)
  • 0.05dB增益和±0.05°相位匹配
  • ±1VP-P宽差分模拟输入电压范围
  • 400MHz的-3dB输入带宽
  • 片内2.048V精密带隙基准
  • 用户可选输出模式—二进制补码或偏移二进制码
  • 备有引脚兼容的8位和10位升级型号
更多细节
show more Icon

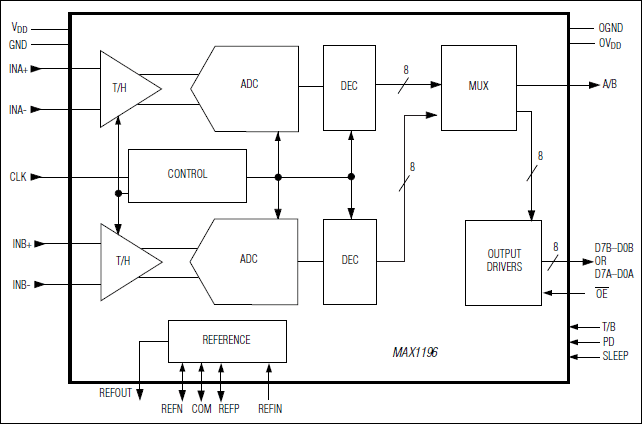

MAX1196是一款3V、双通道8位模数转换器(ADC),具备全差分宽带采样/保持(T/H)输入,驱动2路ADC。MAX1196最适合于那些低功耗、高动态性能的应用,如成像、仪器和数字通讯等应用。这款ADC工作于2.7V至3.6V单电源,消耗功率仅87mW,且在20MHz输入频率和40Msps采样速率下,达到了48.4dB的信号与噪声和失真比(SINAD)。T/H驱动输入级包含400MHz (-3dB)输入放大器。这些转换器也可以工作于单端输入。除了低运行功率外,MAX1196还具有3mA的休眠模式以及0.1µA的关断模式,以节省空闲期间的功率消耗。

内部2.048V精密带隙基准设置ADC的满量程范围。灵活的基准结构允许使用内部基准,或者外部输入基准,以满足那些要求提高精度或输入电压范围不同的应用。

MAX1196具有CMOS兼容的三态复用并行输出。通过单个控制引脚,数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的1.7V至3.6V接口输出电源,以提供灵活的接口方式。MAX1196采用7mm x 7mm、48引脚TQFP封装,满足扩展工业级温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的8位高速ADC,请参考参数表

对于10位、引脚兼容的升级型号,请参考MAX1186数据资料。由于MAX1196的N.C.引脚内部下拉至地,因此这款ADC能够被MAX1186直接替换。

应用

  • 基带I/Q采样
  • 电池供电仪表
  • 多路中频采样
  • 机顶盒
  • 超声和医学成像
  • VSAT终端
  • WLAN、WWAN、WLL、MMDS调制解调器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX1198EVKIT

MAX1195、MAX1196、MAX1197和MAX1198评估板

zoom

MAX1198EVKIT

MAX1195、MAX1196、MAX1197和MAX1198评估板

MAX1195、MAX1196、MAX1197和MAX1198评估板

特性和优点

  • 采用MAX1198,实现高达100Msps的采样速率
  • 低电压、低功耗工作方式
  • 单端或全差分信号输入结构
  • 时钟整形电路
  • 经过完全安装与测试
  • 支持非复用(MAX1195,MAX1197,MAX1198)和多路复用(MAX1196)两种输出方式
  • 产品详情

    MAX1198评估板(EV kit)是一块装配齐全和测试过的电路板,包括了评估MAX1195-MAX1198双通道8位模数转换器(ADC)所有必需的元件。MAX1195-MAX1198允许差分或单端模拟输入,而评估板仅从一个单端的模拟输入信号,就可以评估各个ADC的两种输入方式。ADC产生的数字输出很容易由用户提供的高速逻辑分析仪或数据识别系统所采样。评估板工作于3.3V和2.5V (MAX1198)电源。它包括一个将用户输入的交流信号产生时钟信号的电路。评估板预装了MAX1198。可申请引脚兼容的MAX1195,MAX1196或MAX1197的免费样品,以评估这些元件。

    应用

    • 基带I/Q采样
    • 电池供电应用
    • 仪表
    • MMDS调制解调器
    • 多路中频采样
    • 机顶盒
    • 超声和医学成像
    • VSAT终端
    • WLAN、WWAN、WLL

    MAX1198_EVKIT

    MAX1195、MAX1196、MAX1197和MAX1198评估板

    zoom

    MAX1198_EVKIT

    MAX1195、MAX1196、MAX1197和MAX1198评估板

    MAX1195、MAX1196、MAX1197和MAX1198评估板

    特性和优点

  • 采用MAX1198,实现高达100Msps的采样速率
  • 低电压、低功耗工作方式
  • 单端或全差分信号输入结构
  • 时钟整形电路
  • 经过完全安装与测试
  • 支持非复用(MAX1195,MAX1197,MAX1198)和多路复用(MAX1196)两种输出方式
  • 产品详情

    MAX1198评估板(EV kit)是一块装配齐全和测试过的电路板,包括了评估MAX1195-MAX1198双通道8位模数转换器(ADC)所有必需的元件。MAX1195-MAX1198允许差分或单端模拟输入,而评估板仅从一个单端的模拟输入信号,就可以评估各个ADC的两种输入方式。ADC产生的数字输出很容易由用户提供的高速逻辑分析仪或数据识别系统所采样。评估板工作于3.3V和2.5V (MAX1198)电源。它包括一个将用户输入的交流信号产生时钟信号的电路。评估板预装了MAX1198。可申请引脚兼容的MAX1195,MAX1196或MAX1197的免费样品,以评估这些元件。

    应用

    • 基带I/Q采样
    • 电池供电应用
    • 仪表
    • MMDS调制解调器
    • 多路中频采样
    • 机顶盒
    • 超声和医学成像
    • VSAT终端
    • WLAN、WWAN、WLL
