概览

优势和特点

  • 模拟多路复用器带有采样/保持电路
    • 16通道(MAX11632/MAX11633)
    • 8通道(MAX11628/MAX11629)
    • 4通道(MAX11626/MAX11627)
  • 单电源供电
    • 2.7V至3.6V (MAX11627/MAX11629/MAX11633)
    • 4.75V至5.25V (MAX11626/MAX11628/MAX11632)
  • 内部基准电压
    • 2.5V (MAX11627/MAX11629/MAX11633)
    • 4.096V (MAX11626/MAX11628/MAX11632)
  • 外部基准:1V至VDD
  • 16个先入/先出(FIFO)
  • 扫描模式、内部平均及内部时钟
  • 精度:±1 LSB INL、±1 LSB DNL,全温范围内无丢失代码
  • 兼容于10MHz 3线SPI/QSPI/MICROWIRE接口
  • 小尺寸封装
    • 16引脚QSOP (MAX11626–MAX11629)
    • 24引脚QSOP (MAX11632/MAX11633)

产品详情

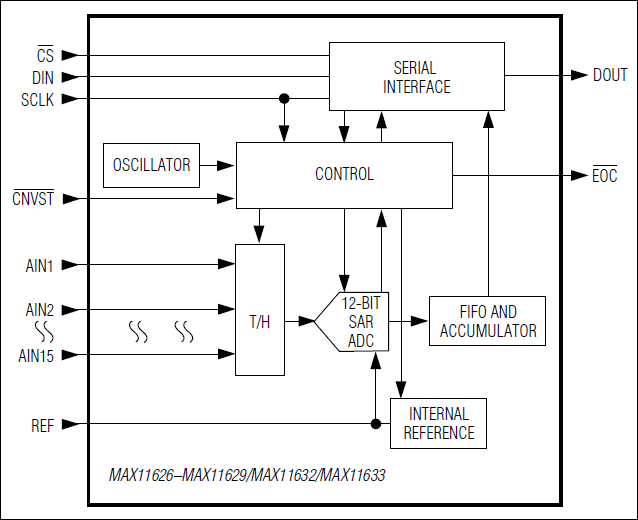

MAX11626–MAX11629/MAX11632/MAX11633为12位串行模/数转换器(ADC),内置基准。这些器件提供内置FIFO、扫描模式、内部时钟模式、内部平均模式以及自动关断(AutoShutdown™)功能。使用外部时钟,最大采样率为300ksps。MAX11632/MAX11633具有16个输入通道,而MAX11628/MAX11629具有8个输入通道,MAX11626/MAX11627具有4个输入通道。六款器件均工作于+3V或+5V单电源,并且包含与10MHz SPI/QSPI™/MICROWIRE™兼容串口。

MAX11626–MAX11629提供16引脚QSOP封装, MAX11632/MAX11633提供24引脚QSOP封装。所有六款器件均工作在-40°C至+85°C扩展级温度范围。

应用

  • 数据记录
  • 数据采集系统
  • 工业控制系统
  • 仪表
  • 病人监护
  • 系统监控

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
