MAX11508

低成本、3通道、HD/PS/SD/BP视频滤波器,带有缓冲器

更多 showmore-icon

集成3通道视频滤波器,支持高清、逐行扫描、标清及旁路模式

产品详情
特性
  • 3路可选择的6阶9MHz/16MHz/33MHz (SD/PS/HD)滤波器
  • 为宽带信号提供旁路模式
  • 输入透明钳位
  • 输出缓冲器可驱动一个150Ω标准视频负载
  • 输出端具有±12kV人体模式ESD保护
  • 交流或直流耦合输入
  • 交流或直流耦合输出
  • SD、PS和HD模式下具有+0.8dB峰值通带响应(MAX11509)
  • +5V单电源供电
  • 无铅14引脚TSSOP封装
更多细节
show more Icon

MAX11508/MAX11509集成了3路视频滤波器,用于高清(HD)、逐行扫描(PS)、标清(SD)视频,并可提供视频旁路(BP),每通道包含+6dB增益的输出缓冲器,非常适合数字影碟(DVD)播放器、机顶盒(STB)接收机、高清电视(HDTV)、数字视频录像机(DVR)等类似应用。

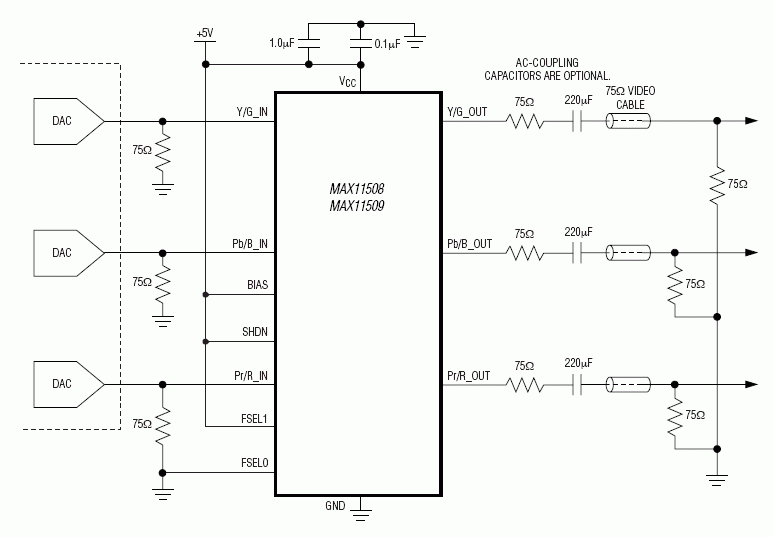

MAX11508/MAX11509视频输入提供透明钳位,可以采用交流或直流耦合输入,并允许与DAC输出直接耦合,省去了大尺寸耦合电容。滤波器带宽可在HD、PS和SD之间选择。为1080p和宽带RGB信号提供BP模式。2个滤波器通道具有可选择的输入偏置电路,便于连接C、Pb和Pr双极性信号。

MAX11508滤波器能够提供9MHz (SD)、16MHz (PS)、33MHz (HD)和60MHz (BP)的-3dB带宽;MAX11509滤波器能够提供10MHz (SD)、17MHz (PS)、34MHz (HD)和60MHz (BP)的-3dB带宽。

每个通道包含增益为+6dB的输出缓冲器,能够为150Ω视频负载提供2VP-P的满幅视频信号。缓冲器可驱动交流或直流耦合负载,保证通过背向匹配电阻后消隐电平小于1V。关断模式下器件电流降至1µA (典型值)。

MAX11508提供平坦的通带响应,MAX11509提供+0.8dB峰值用于补偿DAC滚降。MAX11508/MAX11509采用5V单电源供电,工作于0°C至+85°C扩展商业级温度范围。器件提供14引脚TSSOP封装。

应用

  • DVD播放器
  • DVR
  • HD录像机
  • HDTV
  • 个人录像机
  • 视频点播
