MAX11501

三通道、标清视频滤波器

更多 showmore-icon

SD视频滤波缓冲器,提高阻带衰减,具有12kV ESD保护

产品详情
特性
  • 三通道5阶9MHz滤波器,用于标清视频
  • +6dB输出缓冲器
  • 透明输入钳位
  • 交流或直流耦合输入
  • 交流或直流耦合输出
  • 平坦的通带响应(MAX11501)
  • 所有通道具有+0.8dB峰值通带响应(MAX11502)
  • 输出具有12kV HBM ESD保护
  • +5V单电源供电
  • 微小的8引脚SO封装
更多细节
show more Icon

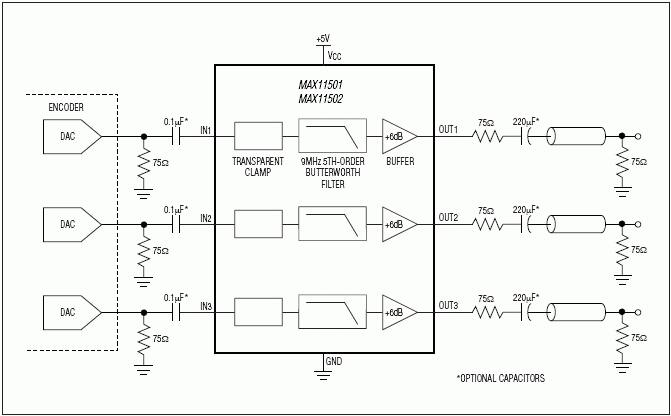

MAX11501/MAX11502集成滤波器为标清视频信号提供三通道5阶滤波器,每个通道还包含+6dB输出缓冲器。这些视频滤波器特别适合在机顶盒、监控系统、数字视频录像机(DVR)、DVD播放器和个人视频录像机等应用中用作抗混叠滤波和DAC平滑滤波。

MAX11501/MAX11502视频输入提供透明钳位,可以采用交流或直流耦合输入,并允许与DAC输出直接耦合。5阶滤波器具有8.6MHz (MAX11501)和8.9MHz (MAX11502)的典型-3dB通带,每通道提供平坦的通带响应(MAX11501)或+0.8dB峰值通带响应(MAX11502)。

每个通道包括一个输出缓冲器,能以+6dB增益为两路150Ω (75Ω背向端接)的标准视频负载提供2VP-P视频驱动。缓冲器可驱动交流或直流耦合负载,保证通过背向匹配电阻后的消隐电平小于1V。

MAX11501/MAX11502采用+5V单电源供电,工作于0°C至+85°C温度范围。器件提供小型8引脚SO封装。

应用

  • 数字录像机(DVR)
  • DVD播放器
  • 个人录像机
  • SDTV
  • 安全视频监控系统
  • 机顶盒接收器
  • 视频点播设备
