MAX11505

四通道、标清视频滤波器

更多 showmore-icon

SD视频滤波缓冲器,提高阻带衰减,具有12kV ESD保护

产品详情
特性
  • 四通道5阶滤波器用于标清视频
  • +6dB输出缓冲器
  • 透明输入钳位
  • 交流或直流耦合输入
  • 交流或直流耦合输出
  • 输出缓冲器能驱动两个150Ω标准视频负载
  • 输出具有12kV HBM ESD保护
  • 平坦的通带响应(MAX11504)
  • 通道1具有0.8dB峰值通带响应(MAX11505)
  • +5V单电源供电
  • 小型10引脚µMAX封装
更多细节
show more Icon

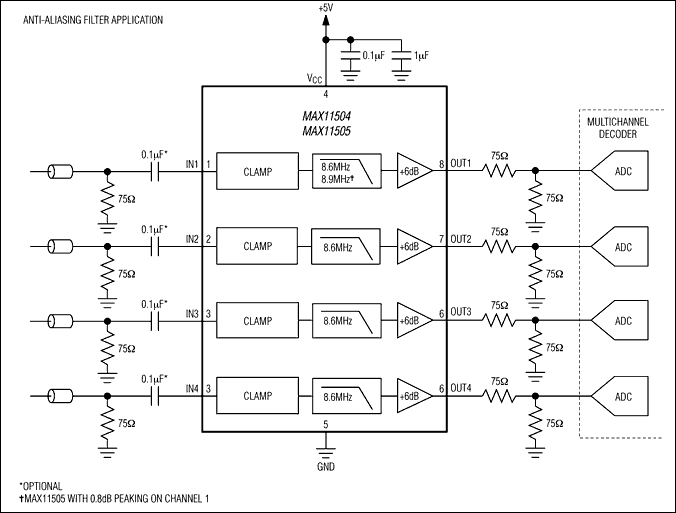

MAX11504/MAX11505集成滤波器为标清视频信号提供4通道5阶滤波器,每个通道还包含+6dB输出缓冲器。这些视频滤波器特别适合在机顶盒、监控系统、数字视频录像机(DVR)、DVD和个人视频录像机等应用中用作抗混叠滤波和DAC平滑滤波。

MAX11504/MAX11505视频输入提供透明钳位,可以采用交流或直流耦合输入,并允许与DAC输出直接耦合。5阶滤波器具有8.6MHz (典型值)通带,MAX11504对所有通道提供平坦的通带响应。MAX11505在通道1具有0.8dB峰值通带响应,可以达到8.9MHz (典型值)的带宽,其它通道具有平坦的通带响应。

每个通道包括一个输出缓冲器,能以+6dB增益为两个150Ω (75Ω背向端接)标准视频负载提供2VP-P视频驱动。缓冲器可驱动交流或直流耦合负载,保证通过背向匹配电阻后的消隐电平小于1V。

MAX11504/MAX11505采用+5V单电源供电,工作于0°C至+70°C商业级温度范围。器件提供小型10引脚µMAX®封装。

应用

  • 数字录像机
  • DVD播放器
  • 个人录像机
  • SDTV
  • 安全视频监控系统
  • 机顶盒
  • 视频点播设备
