MAX11041

有线遥控器

更多 showmore-icon

产品详情
特性
  • 检测多达30个不同按键或插座的插入/拔出
  • 支持32Ω或16Ω耳机
  • 为使用单个电阻和开关阵列的器件增加遥控功能
  • 低功耗工作模式,仅消耗电源电流5µA (典型值)
  • 支持标准的2.5mm或3.5mm 4引脚耳机插座
  • 支持保持功能,锁存按键
  • 100kHz/400kHz I²C接口
  • 1.6V至3.6V的单电源供电
  • ±15kV ESD保护(符合IEC 61000-4-2规范)
更多细节
show more Icon

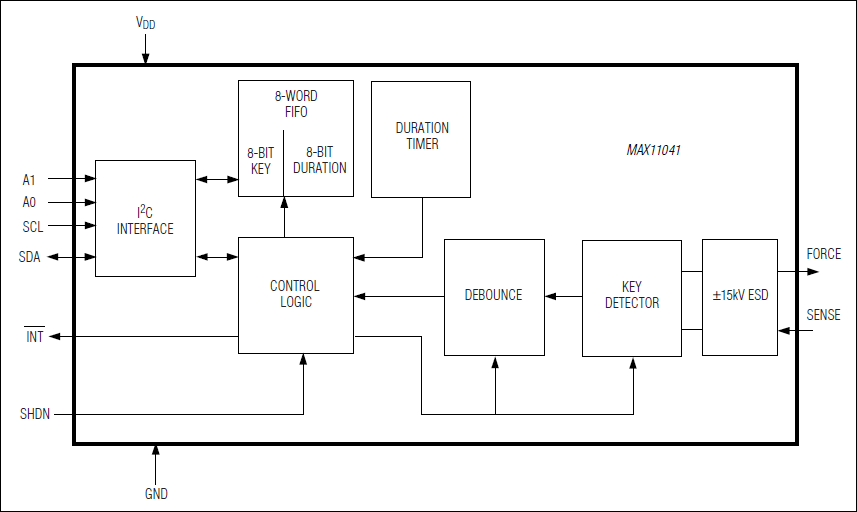

MAX11041有线遥控器将多达30个不同的按钮转换到I²C寄存器。MAX11041与低成本按钮及1%电阻配合使用,可以构成单线接口的完整解决方案。这种有线遥控器与第四个触点或一个音频信号相连,易于采用标准的3.5mm耳机插孔。

为了延长电池寿命,当实时读取按键而微处理器(µP)不进行轮询时,MAX11041仅消耗5µA (典型值)。该器件通过I²C接口向程序处理器发送按键去抖和持续时间。8字FIFO缓冲器记录多达4个按键事件,以便程序处理器有充裕的时间响应MAX11041。

MAX11041的FORCE和SENSE输入端具有±15kV ESD保护,兼容于IEC 61000-4-2规范,无需任何外部ESD器件。

MAX11041采用12引脚TQFN封装。该器件可工作在扩展级温度范围(-40°C至+85°C)。

应用

  • 数码相机
  • 键盘解码,用于滑盖、翻盖及其他蜂窝电话
  • MP3、CD、DVD播放器
  • 多媒体蜂窝电话的多媒体控制
  • 多媒体台式机扬声器
  • PDA配件键盘
  • PDA
  • 便携式游戏机控制台
  • 便携式媒体播放器
