特性
- 3 位数字增益控制：
- (反相增益为 0、1、2、4、8、16、32 和 64V/V) - 2 选项
- (反相增益为 0、1、2、5、10、20、50 和 100V/V) - 1 选项
- 两个匹配的可编程增益放大器
- 通道至通道增益匹配：0.1dB (最大值)
- 轨至轨输入范围
- 轨至轨输出摆幅
- 单或双电源：2.7V 至 10.5V 总值
- 11MHz 增益带宽乘积
- 输入噪声：10nV/√Hz
- 总体系统动态范围至 120dB
- 输入失调电压：2mV，增益 = 10

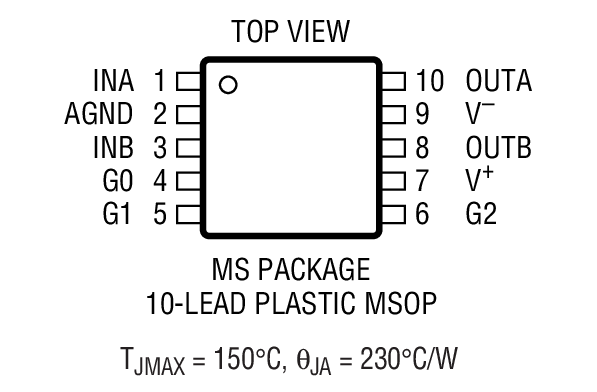

- 外形扁平的 10 引脚 MSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

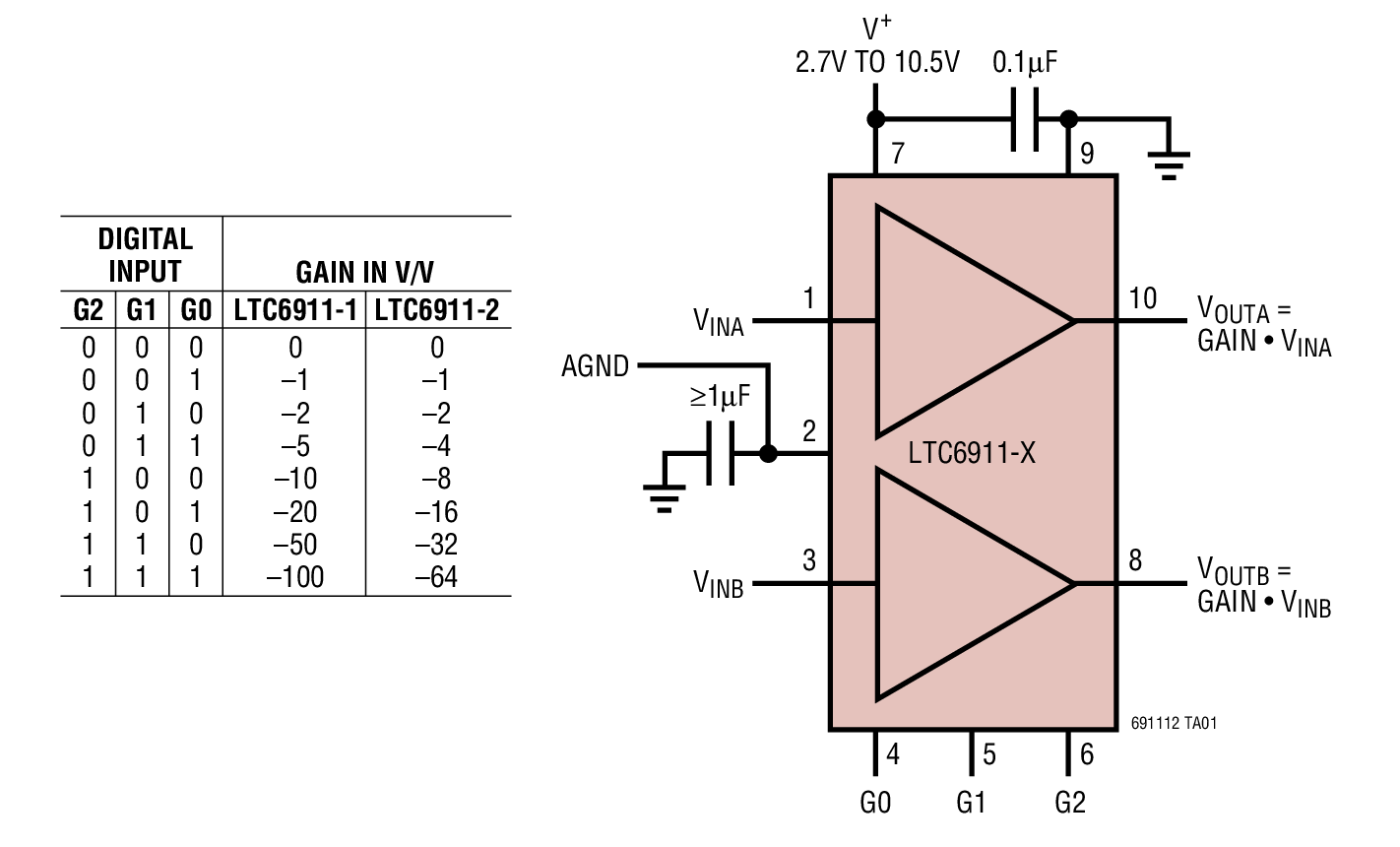

LTC®6911 是一个低噪声数字可编程增益放大器 (PGA) 系列，所占用的 PC 电路板空间非常少，并且易于使用。两个通道的匹配增益均可采用一个 3 位并行接口进行调节，以在 LTC6911-1中选择数值为 0、1、2、5、10、20、50 和 100V/V 的电压增益，和在 LTC6911-2 中选择数值为 0、1、2、4、8、16、32 和 64V/V 的电压增益。所有的增益都是反相增益。
LTC6911 系列包括两个具有轨至轨输出的匹配反相放大器。当在单位增益条件下工作时，它们还将处理轨至轨输入信号。位于 AGND 引脚上的一个内部生成半电源基准支持单电源应用。LTC6911 系列采用 2.7V 至 10.5V 的单电源或分离电源工作，并提供 10 引脚 MSOP 封装。
Applications
- 数据采集系统
- 动态增益改变
- 自动测距电路
- 自动增益控制
