LTC6754

具 LVDS 兼容型输出的高速、轨至轨输入比较器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 低传播延迟：1.8ns (典型值)
  • 低过驱动离散：典型值为 1ns (10mV 至 125mV 过驱动)
  • 高切换速率：890Mbps (典型值)
  • LVDS 兼容型输出级
  • 轨至轨输入扩展至超过两个电源轨
  • 低静态电流：13.4mA
  • 电源范围：2.4V 至 5.25V
  • LTC6754 系列内的特点：
    • 独立的输入和输出电源
    • 用于降低功率的停机引脚
    • 输出闭锁和可调迟滞

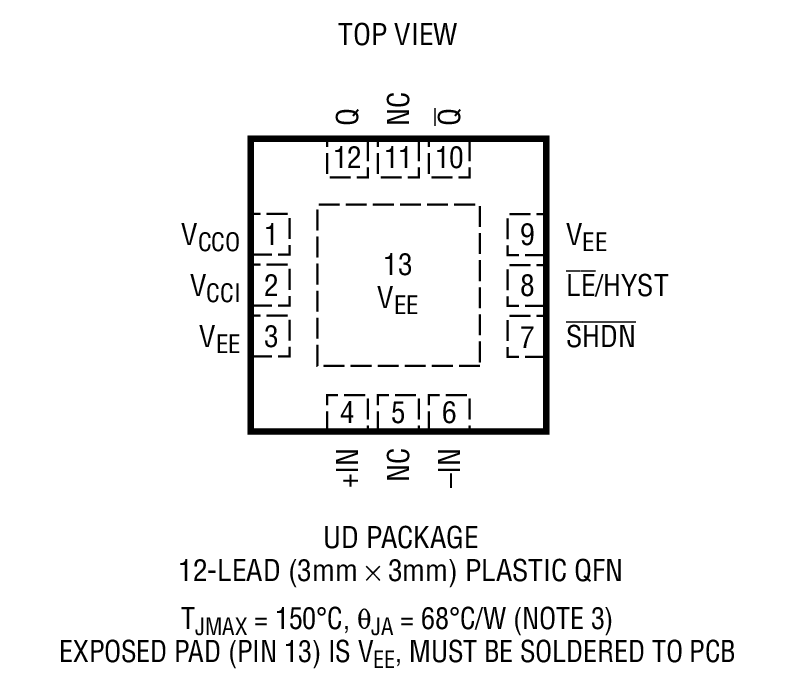

    • SC70 封装和 3mm x 3mm QFN 封装
更多细节
show more Icon

LTC®6754 是一款具 LVDS 兼容型输出的高速轨至轨比较器。LTC6754 拥有 1.8ns 的传播延迟、仅 1ns 的离散 (10mV 至 125mV 过驱动) 和一个高达 890Mbps 的切换速率。

LTC6754 具有轨至轨输出，并将采用 2.4V 至 5.25V 的工作电源。对于 QFN 封装器件，LVDS 输出利用一个分离电源来运作，从而在输入和输出电路之间提供了隔离，并可实现逻辑电平转换。

在停机模式中，功率从 13.4mA 降至 1.1mA 以下，而且比较器能在 120ns 内唤醒。

LTC6754 包括 4.5mV 迟滞以较大限度地抑制不稳定性。对于 QFN 封装器件，可使用一个单独的引脚把迟滞设定在 0mV (关闭状态) 至高达 40mV 之间。另外，QFN 封装版本还具备输出闭锁功能，以提供快速捕获比较器状态的能力。

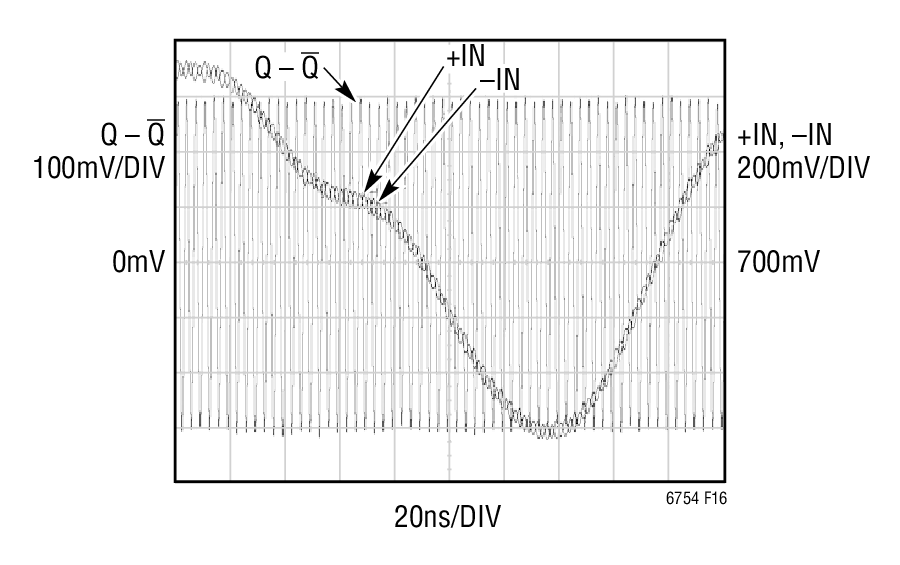

仅 1.8ns 的离散与 1.8ns 的卓越传播延迟指标相组合，使得这款器件成为定时关键型应用的优质选择。同样，890Mbps 的切换速率和 1.5psRMS (200mVP-P、245.76MHz 输入) 的低抖动特性则使 LTC6754 非常适合于高频线路驱动器和时钟恢复电路。



应用

  • 时钟和数据恢复
  • 电平转换
  • 高速数据采集系统
  • 窗口比较器

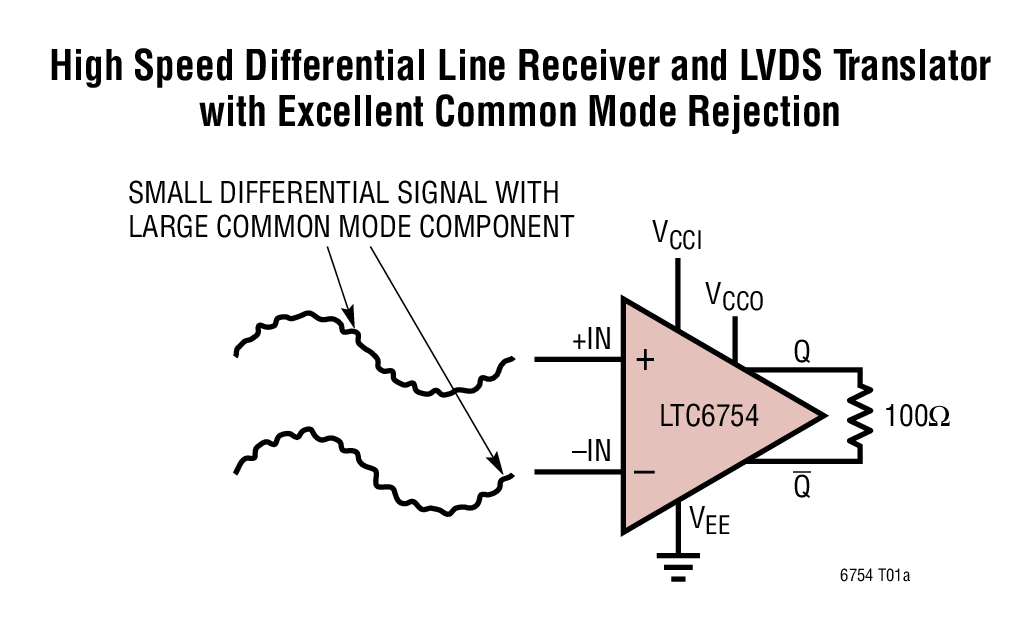

  • 高速线路接收器
  • 时域反射计
  • 飞行时间测量
  • 电缆驱动器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6754

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/19/2015
英文

LTC6754: TC6754 -High Speed Rail-to-Rail Input Comparator with LVDS Compatible Outputs Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 09/13/2016
日文

LTC6754: LVDS互換出力を備えた高速レール・トゥ・レール入力コンパレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R561 Reliability Data redirect icon

164.37 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC6754HSC6#TRMPBF 6-Lead SC70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6754HSC6#TRPBF 6-Lead SC70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6754HUD#PBF 12-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6754HUD#TRPBF 12-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6754ISC6#TRMPBF 6-Lead SC70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6754ISC6#TRPBF 6-Lead SC70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6754IUD#PBF 12-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6754IUD#TRPBF 12-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

DC2767A

用于具有 LVDS 兼容型输出的 LTC6754 高速比较器的演示板

zoom

DC2767A

用于具有 LVDS 兼容型输出的 LTC6754 高速比较器的演示板

download icon

下载

 print icon

打印
DC2767A
用于具有 LVDS 兼容型输出的 LTC6754 高速比较器的演示板
立即购买 更多内容

产品详情

演示电路 2767A 采用 LTC6754 高速轨至轨比较器，该器件采用 QFN 封装，并具有 LVDS 兼容型输出。对于 >5MHz 至 ≤445MHz 的单端信号，DC2767 输入为 AC 耦合。DC2767 输出为 AC 耦合 50Ω 源阻抗，用于直接驱动 1GHz 或更高频率示波器的 50Ω 输入。DC2767 具有一个用于 LTC6754 轨至轨输入的电源连接，和一个用于 QFN LTC6754 LVDS 输出的单独电源连接。

LTC6754 包含 4.5mV 迟滞以较大限度降低不稳定性。对于 QFN 封装器件，提供了一个单独的引脚，用于将迟滞设定在 0mV (关断) 至高达 40mV 的范围内。QFN 封装版本还具有输出闭锁功能，以提供捕获比较器状态的能力。DC2767 提供了用于设定迟滞或用于实现输出闭锁的连接。

LTC6754 非常适合高频线路驱动器和时钟恢复电路。
