概览

优势和特点

  • 低电源电压操作:1.7V (最小值)
  • 低电源电流:每个放大器为 30μA (最大值)
  • 传播延迟:最大值为500ns (-40ºC 至 125ºC)
  • 3.2MHz 变换频率
  • 输入电压范围扩展至地电位以下 100mV
  • 内部迟滞:4mV
  • 高输出驱动:与 TTL 和 CMOS 兼容
    • 规格在 ±15mA (-40ºC 至 125ºC)
    • 容性负载处理能力至 10,000pF
  • 规格针对 -40ºC 至 125ºC 的温度范围
  • 采用扁平 (1mm) ThinSOT 和 2mm x 2mm DFN 封装



产品详情

LTC®6702 是一款外形极小的双通道比较器,专为最大限度地延长电池使用寿命、并在板级空间非常宝贵的应用中实现快速和低电压操作而设计。

这些比较器采用 1.7V 至 5.5V 的工作电源,并具有一个 500ns 的最大保证传播延迟,且仅吸收 30μA 的最大静态电流。内部迟滞降低了 LTC6702 对输入噪声的敏感性,并使其拥有了易用性,即使对于缓慢运动的信号也不例外。CMOS 输入允许使用很大的源阻抗。

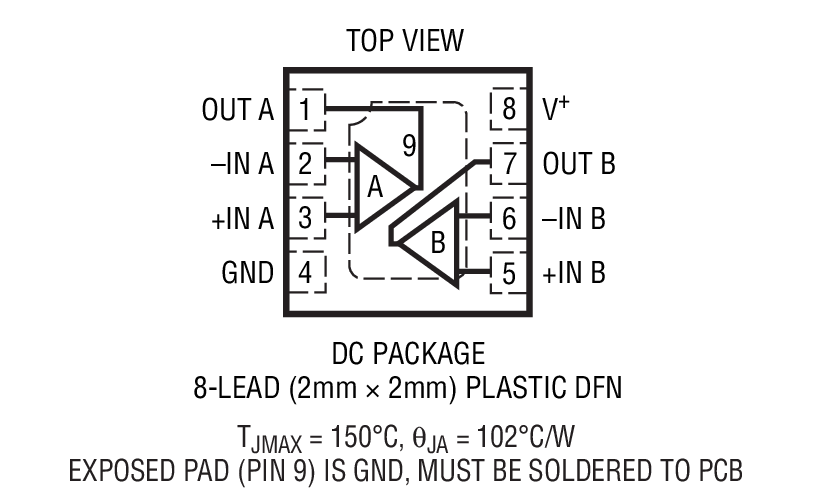

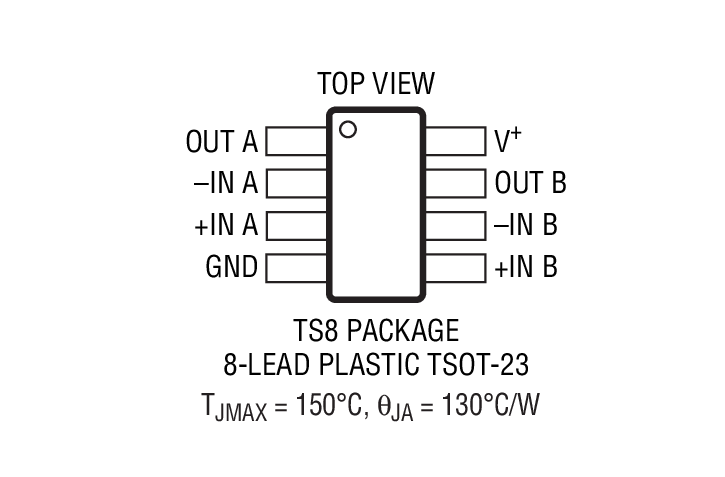

LTC6702 采用 8 引脚 SOT-23 和纤巧型 2mm x 2mm DFN 封装。




应用

  • 电池供电型系统
  • 窗口比较器
  • 门限检测器/鉴别器

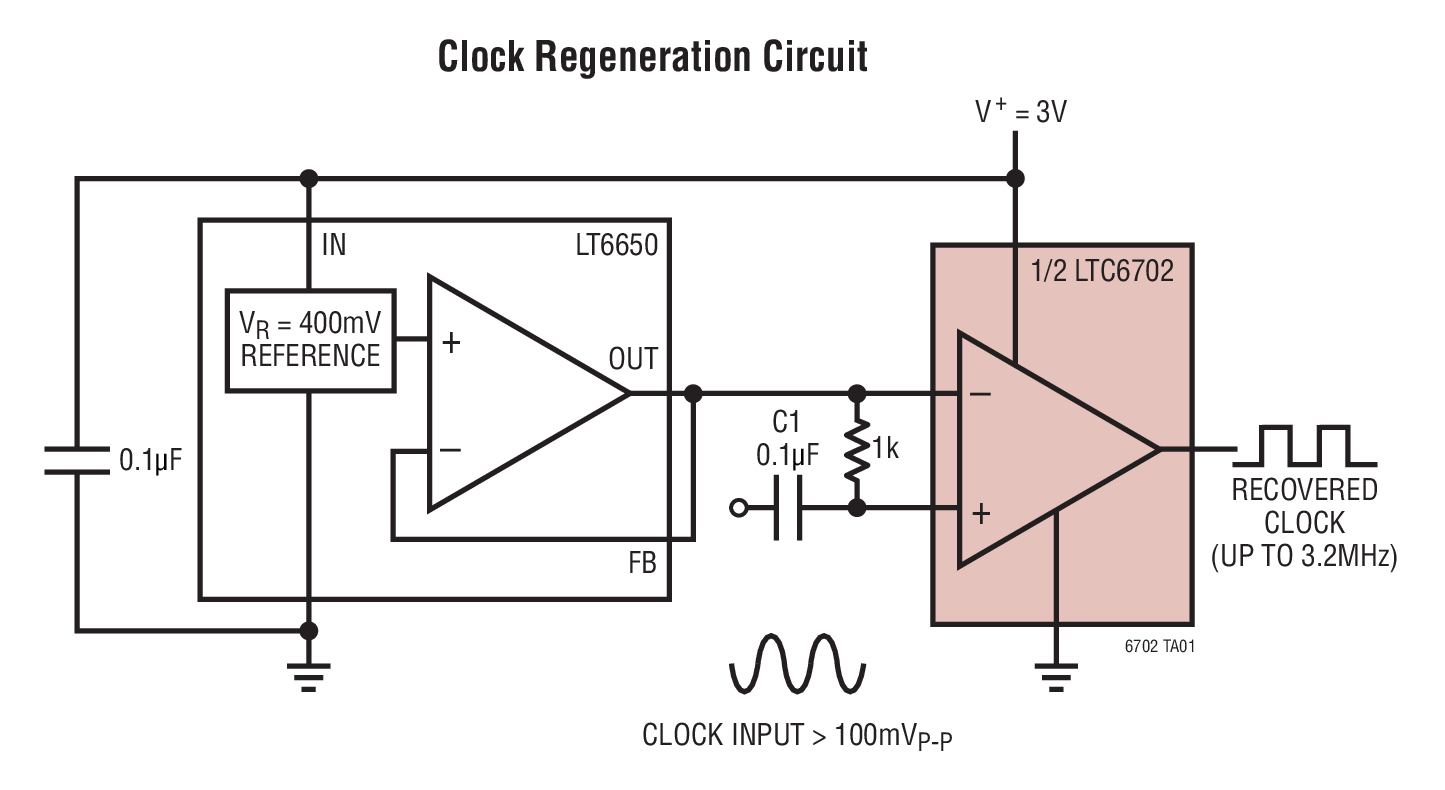

  • 时钟再生
  • 汽车传感和控制



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
