概览

优势和特点

  • 非常低的失真 (2VP-P,3MHz):–95dBc
  • 全差分输入和输出
  • 低噪声:2.8nV/√Hz (参考于输入)
  • 200MHz 增益带宽积
  • 内置箝位:快速过驱动恢复
  • 转换速率:200V/μs
  • 可调输出共模电压
  • 轨至轨输出摆幅
  • 输入范围扩展至地
  • 大输出电流:60mA (典型值)
  • DC 电压失调 <1.5mV (最大值)
  • 10.8mA 电源电流
  • 2.7V 至 5.25V 电源电压范围
  • 低功率停机模式
  • 纤巧型 3mm x 3mm x 0.75mm 16 引脚 QFN 封装

产品详情

LTC®6403-1 是一款精准、非常低噪声、低失真、全差分输入/输出放大器,专为 3V 至5V、单电源操作而优化。LTC6403-1 是单位增益稳定的。LTC6403-1 的闭环带宽从 DC 延伸至 200MHz。除了标准的未滤波输出 (+OUT 和 –OUT) 之外,LTC6403-1 还具有一个内置 44.2MHz 差分单极点低通滤波器和一对附加的滤波输出 (+OUTF 和 –OUTF)。2.8nV/√Hz 的输入参考电压噪声使 LTC6403-1 能够在采用相同工作电源电压的情况下驱动先进的 14 位至 18 位 ADC,从而节省了系统成本和功率。 LTC6403-1 在低至 2.7V 的电源条件下保持了其性能。它的吸收电流仅为 10.8mA,并具有一种硬件停机功能,该功能可把电流消耗降至 170μA。

LTC6403-1 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装,且工作温度范围为 –40°C 至 85°C。


应用

  • 差分输入 A/D 转换器驱动器
  • 单端至差分转换 / 放大
  • 共模电平变换
  • 低电压、低噪声、信号处理

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

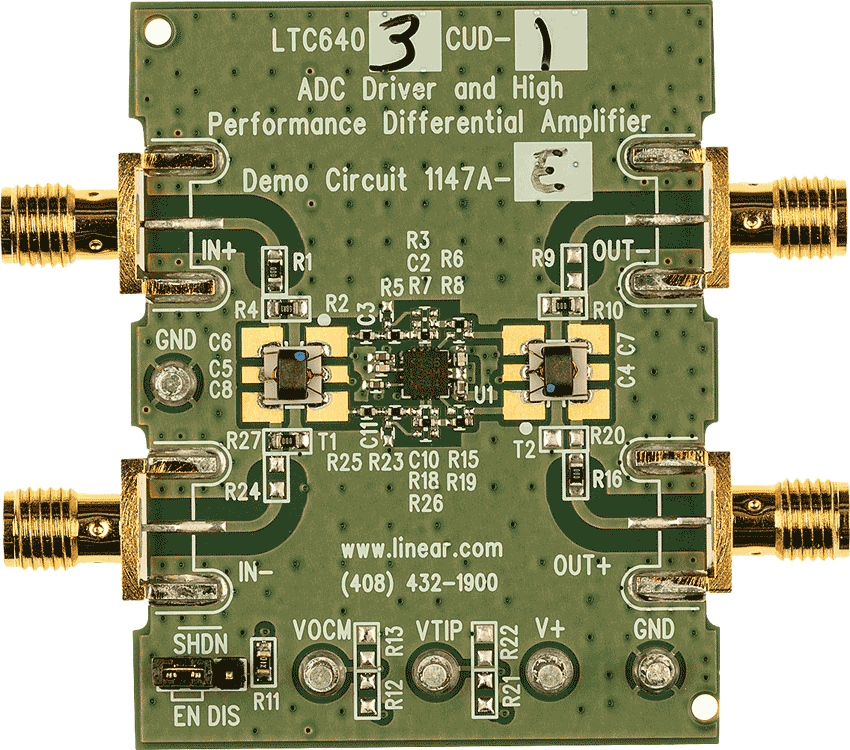

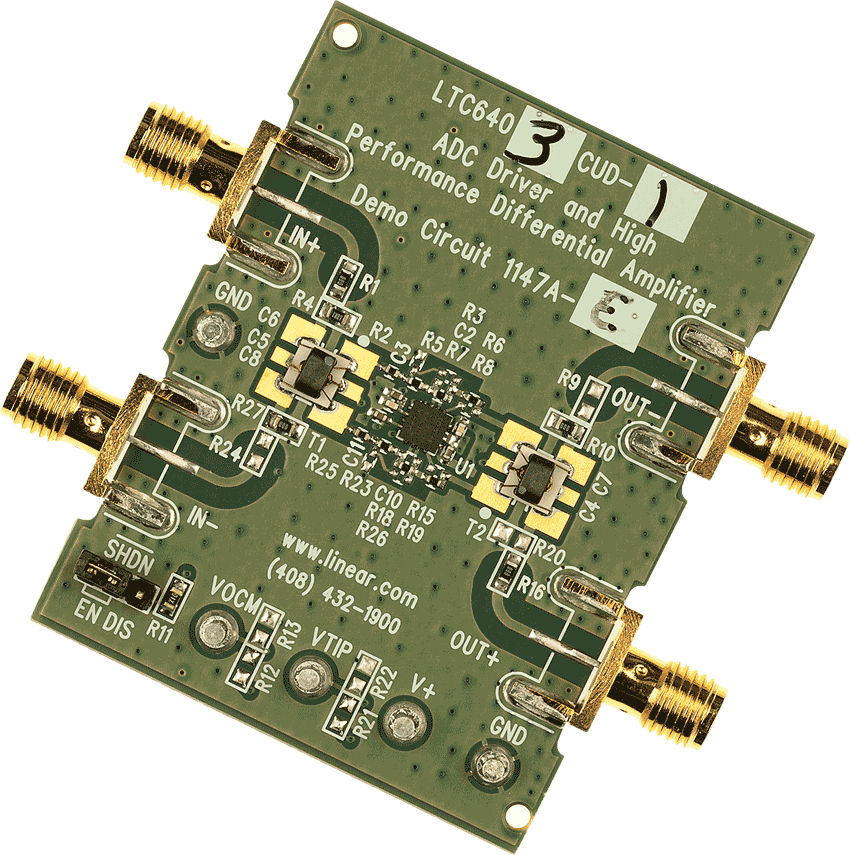

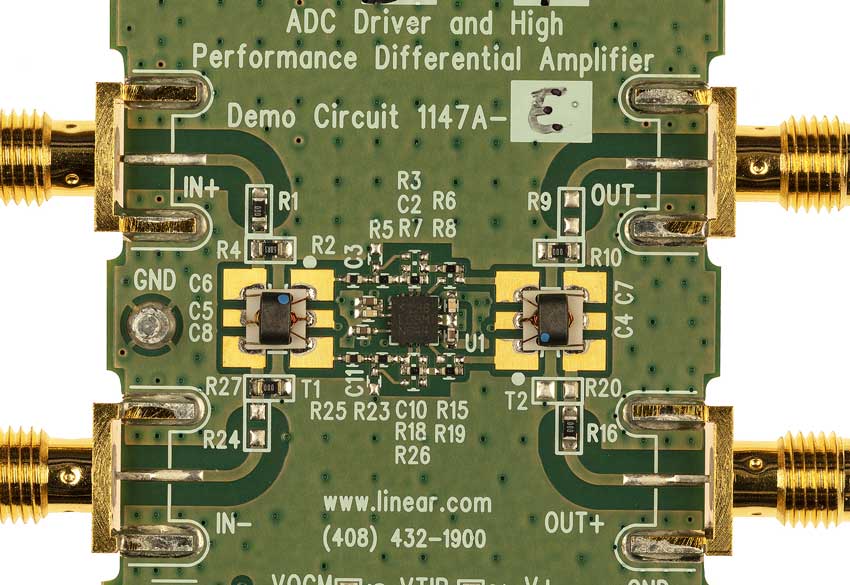

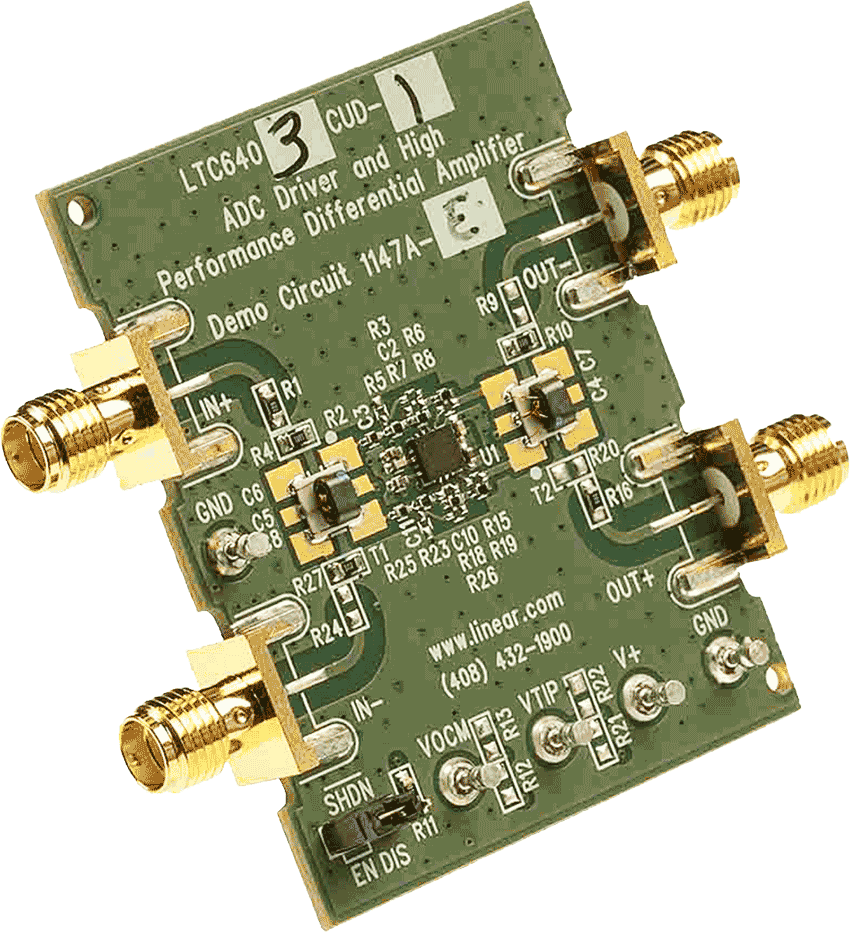

评估套件 (2)
