LTC2751

量产

具并行 I/O 的电流输出 12 位 SoftSpan DAC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 6 种可设置输出范围：
    • 单极：0V 至 5V，0V 至 10V
    • 双极：±5V、±10V、±2.5V、-2.5V 至 7.5V
  • 最大 16 位 INL 误差：±1LSB (在整个温度范围)
  • 低电源电流 (最大值为 1μA)
  • 在整个温度范围内可保证单调
  • 低干扰脉冲：1nV•s
  • 2.7V 至 5.5V 单电源操作
  • 2μs 稳定时间 (至 ±1LSB)
  • 基准输入：±15V
  • 具所有寄存器回读功能的并行接口
  • 异步 CLR  引脚在任何输出范围内将 DAC 输出清至 0V
  • 上电复位至 0V
  • 38 引脚 5mm x 7mm QFN 封装

LTC®2751 是一个 12 位、14 位和 16 位乘法并行输入、电流输出 DAC 系列。它们采用 2.7V 至 5.5V 单工作电源。所有器件均在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2751A-16 在整个温度范围内提供了 16 位性能 (±1LSB INL 和 DNL)。这些 SoftSpan™ DAC 提供了 6 种 (2 种单极和 4 种双极) 可通过并行接口来设置的输出范围，也可通过引脚搭接来在一种输出范围内运作。

这些器件采用了一个双向输入 / 输出并行接口，从而实现了任何片内寄存器的回读。一个上电电路负责在最初加电时把 DAC 输出复位至 0V。CLR 引脚上的一个逻辑低电平将在任何输出范围内把 DAC 异步清至 0V。

这些器件具有商业和工业温度范围规格。




Applications

  • 高分辨率偏移和增益调节
  • 过程控制和工业自动化
  • 自动测试设备
  • 数据采集系统

LTC2751
具并行 I/O 的电流输出 12 位 SoftSpan DAC

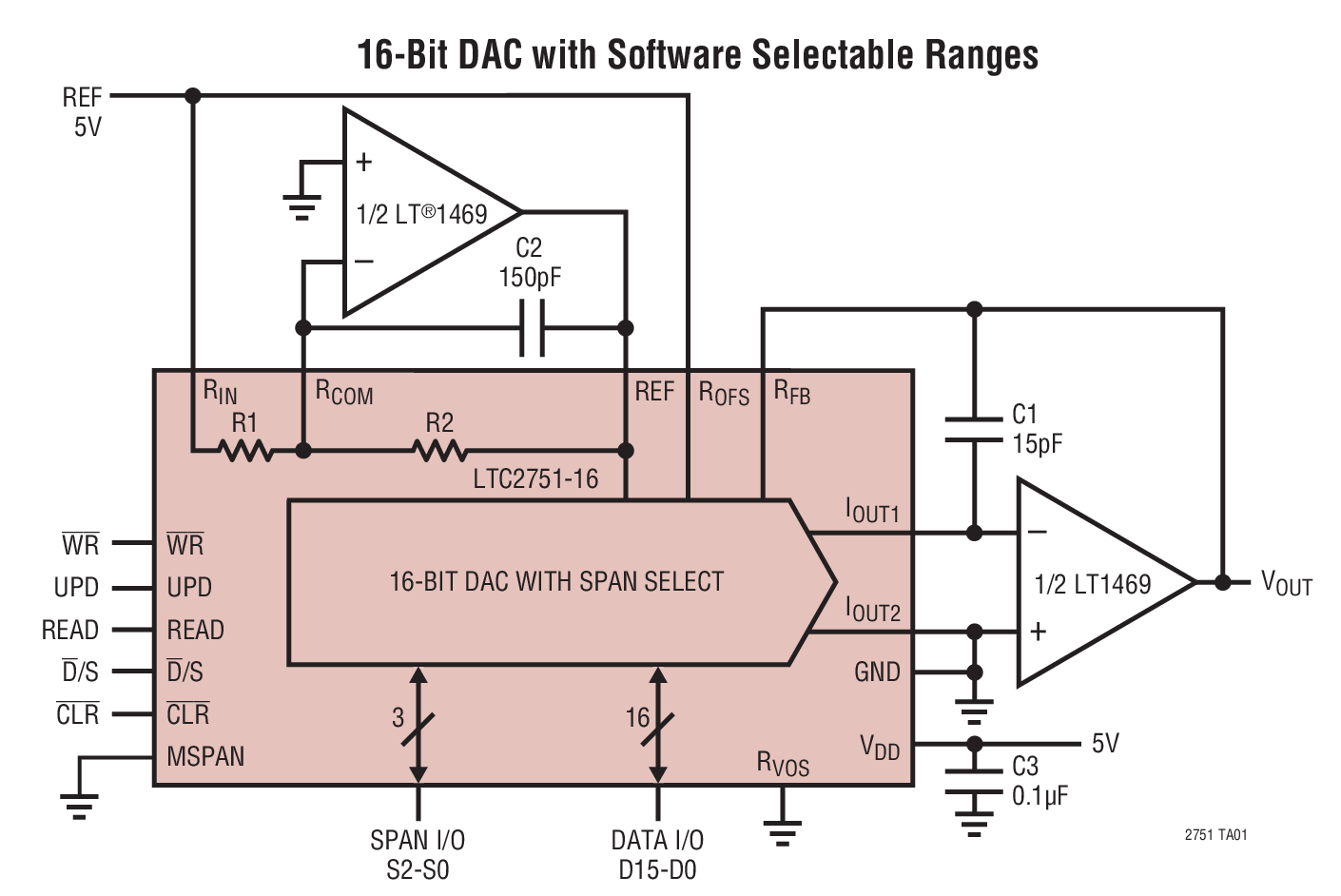

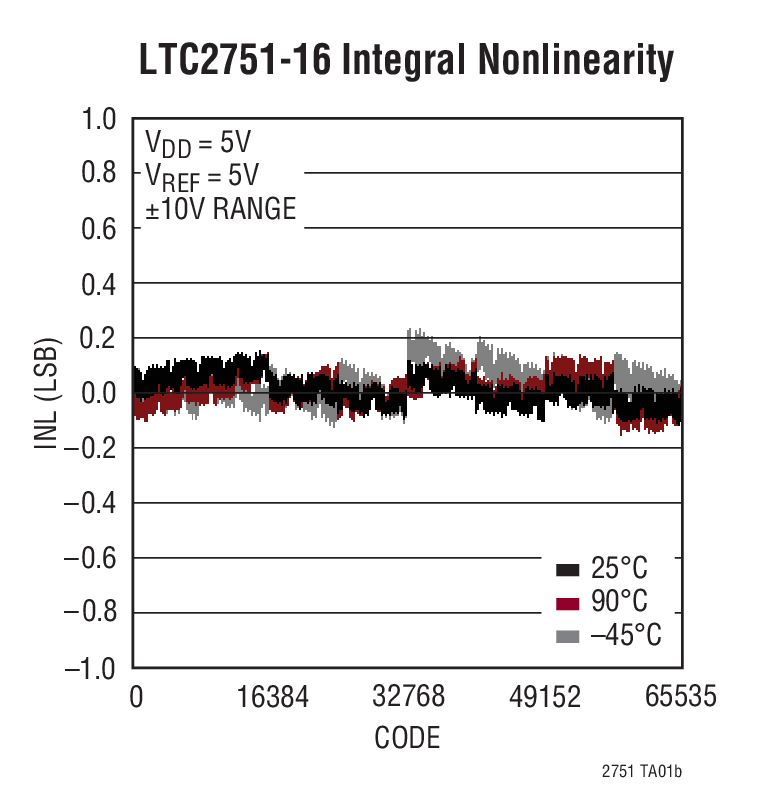

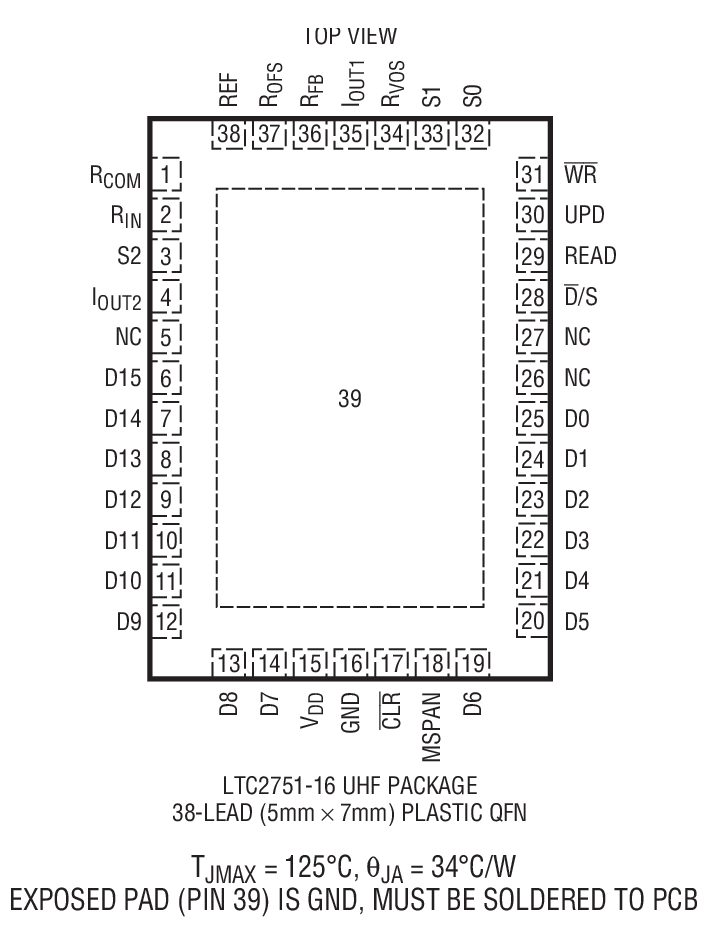

16-Bit DAC with Software Selectable Ranges LTC2751-16 Integral Nonlinearity Product Package 1 Product Package 2 Product Package 3
