LTC2666

具 10ppm/ºC 最大值基准的 8 通道、16 位 / 12 位、±10V VOUT SoftSpan DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 高精度基准:10ppm/ºC (最大值)
  • 可独立编程的输出范围:0V 至 5V、0V 至 10V、±2.5V、±5V、±10V
  • 可在所有范围提供完整的 16 位 / 12 位分辨率

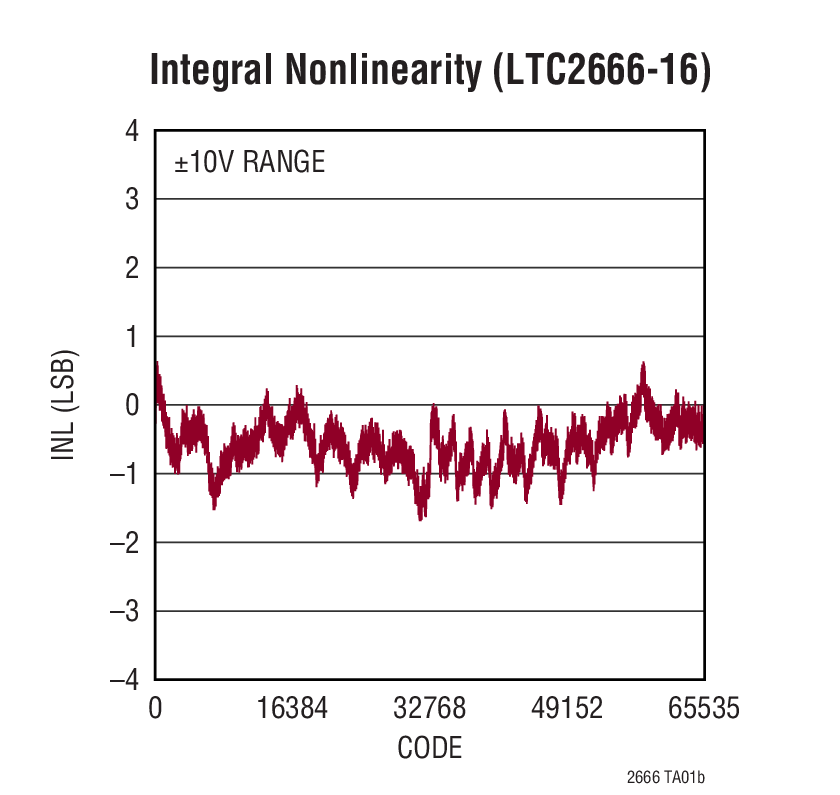

  • 最大 INL 误差:±4LSB (在 16 位)
  • 可通过软件或专用引脚实现 A/B 切换
  • 8:1 模拟多路复用器
  • 在整个温度范围内保证单调
  • 内部或外部基准
  • 输出驱动 ±10mA 得到保证
  • 1.8V 至 5V SPI 串行接口

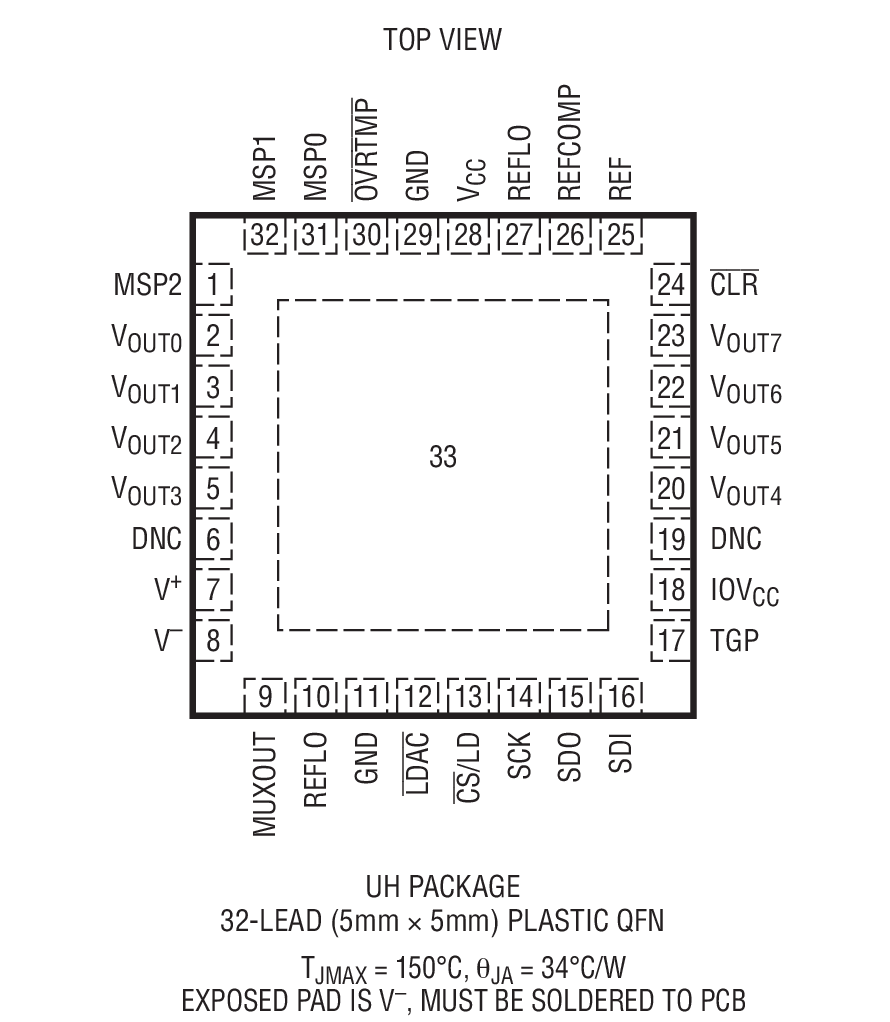

  • 32 引脚 (5mm x 5mm) QFN 封装
更多细节
show more Icon

LTC®2666 是一个 8 通道、16 位 / 12 位、±10V 数模转换器系列,其具有集成型高精度基准。这些器件保证具备单调特性,并具有内置的轨至轨输出缓冲器。这些 SoftSpan DAC 提供了 5 种输出范围 (最高达 ±10V)。每个通道的范围可单独设置,或者,也可以针对某种固定范围内的运作对器件进行硬件配置。

集成型 2.5V 基准单独缓冲至每个通道;一个外部基准可用于提供附加的范围选项。另外,LTC2666 还具备通过一个专用引脚或软件切换命令实现的 A/B 切换能力。

可兼容 SPI / Microwire 的三线式串行接口可依靠低至 1.71V 的逻辑电平在高达 50MHz 的时钟速率下操作。



应用

  • 光网络
  • 仪表
  • 数据采集
  • 自动测试设备
  • 过程控制和工业自动化
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2666CUH-12#PBF
  • HTML
  • HTML
LTC2666CUH-12#TRPBF
  • HTML
  • HTML
LTC2666CUH-16#PBF
  • HTML
  • HTML
LTC2666CUH-16#TRPBF
  • HTML
  • HTML
LTC2666HUH-12#PBF
  • HTML
  • HTML
LTC2666HUH-12#TRPBF
  • HTML
  • HTML
LTC2666HUH-16#PBF
  • HTML
  • HTML
LTC2666HUH-16#TRPBF
  • HTML
  • HTML
LTC2666IUH-12#PBF
  • HTML
  • HTML
LTC2666IUH-12#TRPBF
  • HTML
  • HTML
LTC2666IUH-16#PBF
  • HTML
  • HTML
LTC2666IUH-16#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 15, 2020

- 20_0235

LTC2666-16 Datasheet Electrical Specification Change

LTC2666CUH-16#PBF

量产

LTC2666CUH-16#TRPBF

量产

LTC2666HUH-16#PBF

量产

LTC2666HUH-16#TRPBF

量产

LTC2666IUH-16#PBF

量产

LTC2666IUH-16#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 15, 2020

- 20_0235

arrow down

LTC2666-16 Datasheet Electrical Specification Change

LTC2666CUH-16#PBF

量产

LTC2666CUH-16#TRPBF

量产

LTC2666HUH-16#PBF

量产

LTC2666HUH-16#TRPBF

量产

LTC2666IUH-16#PBF

量产

LTC2666IUH-16#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

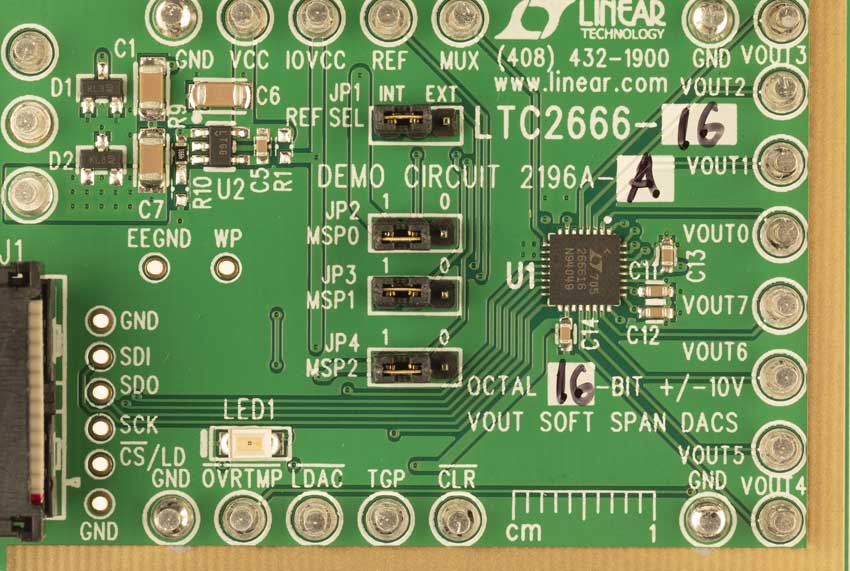

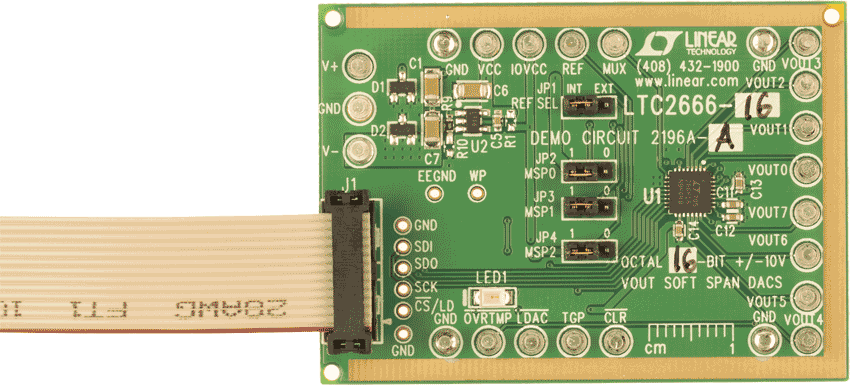

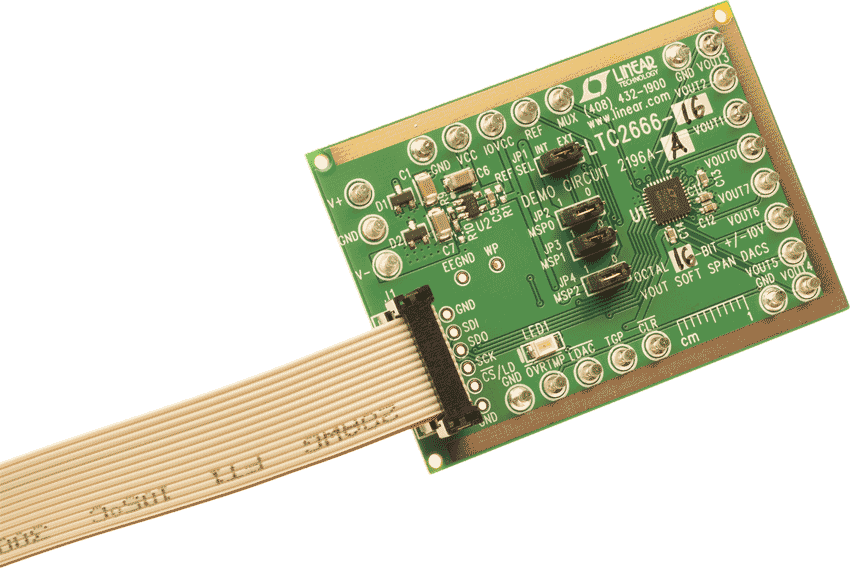

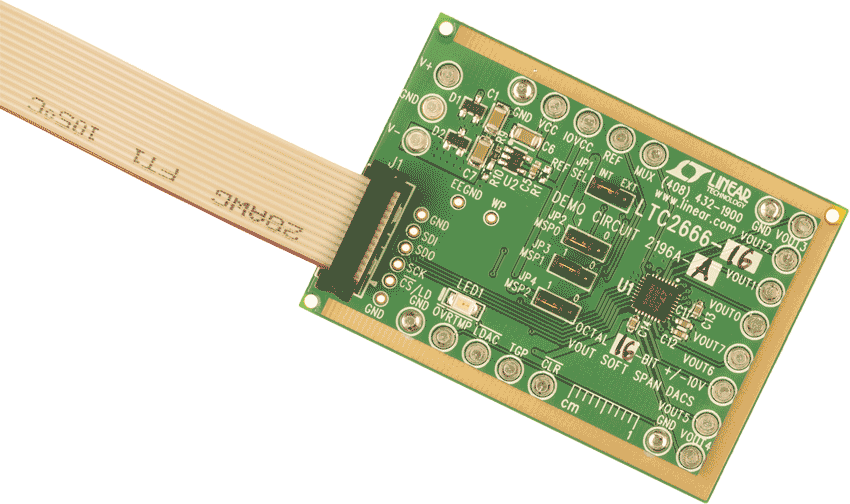

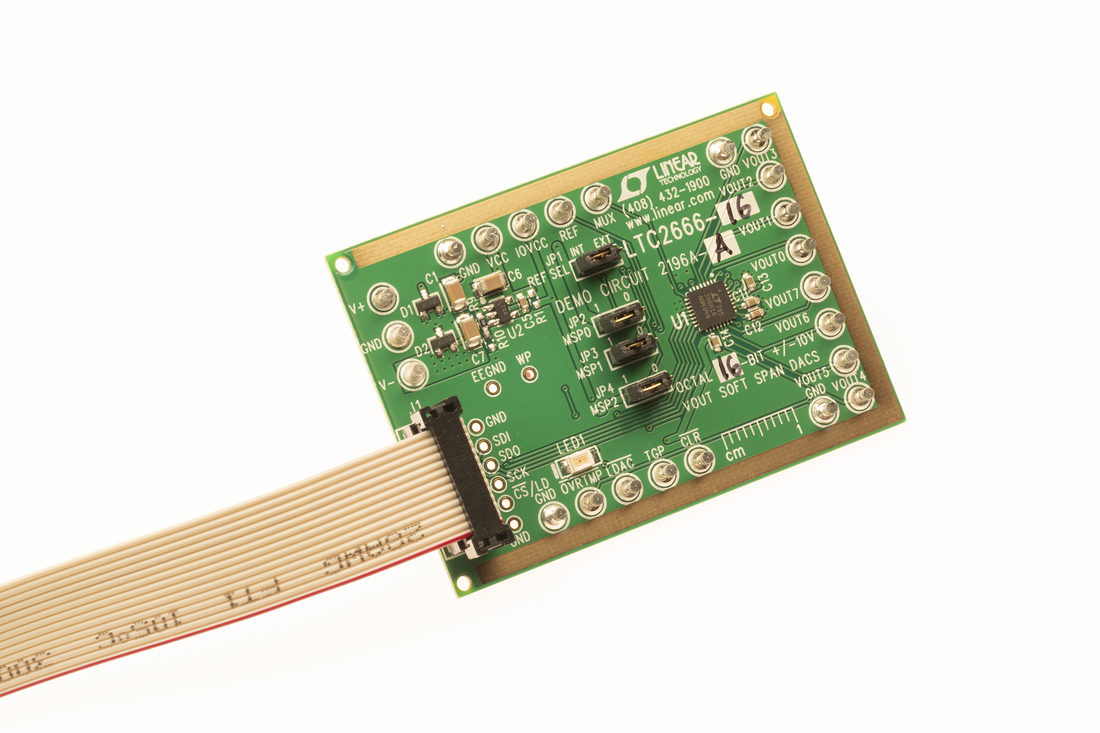

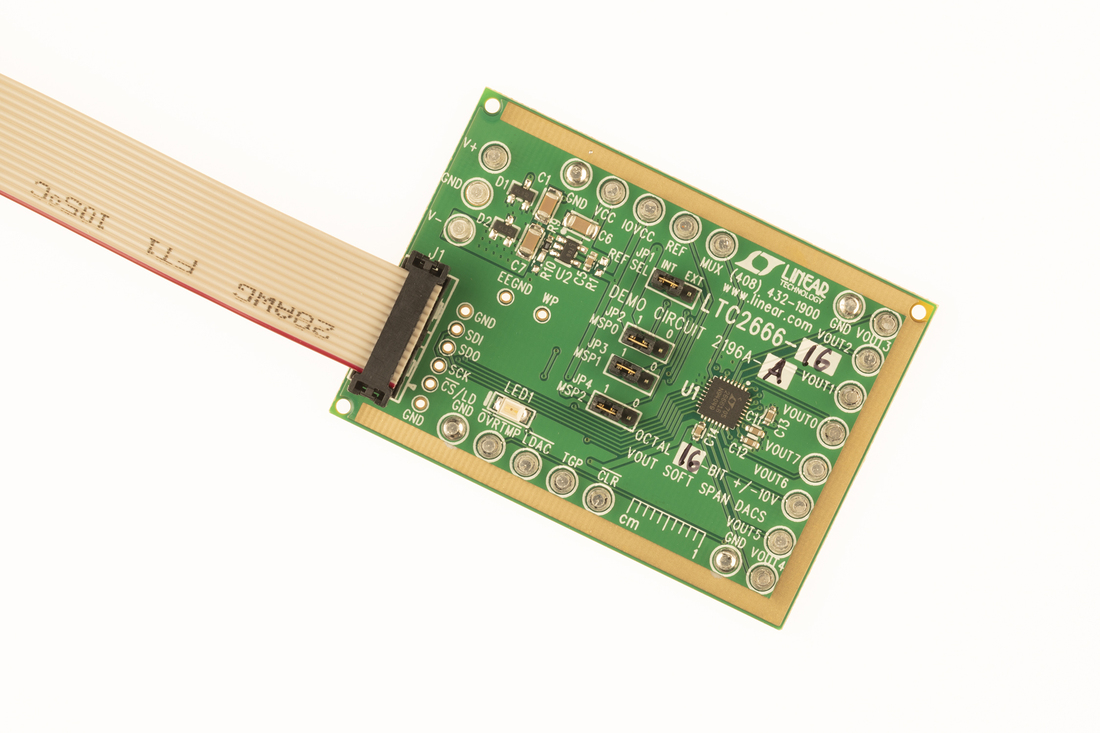

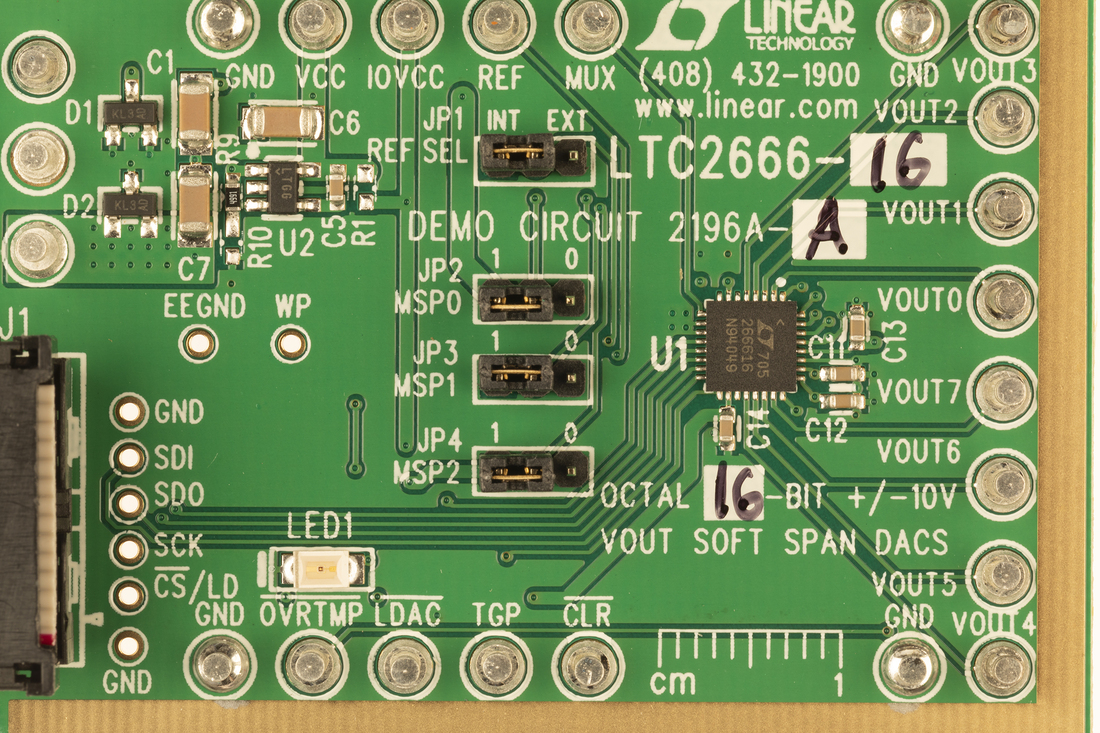

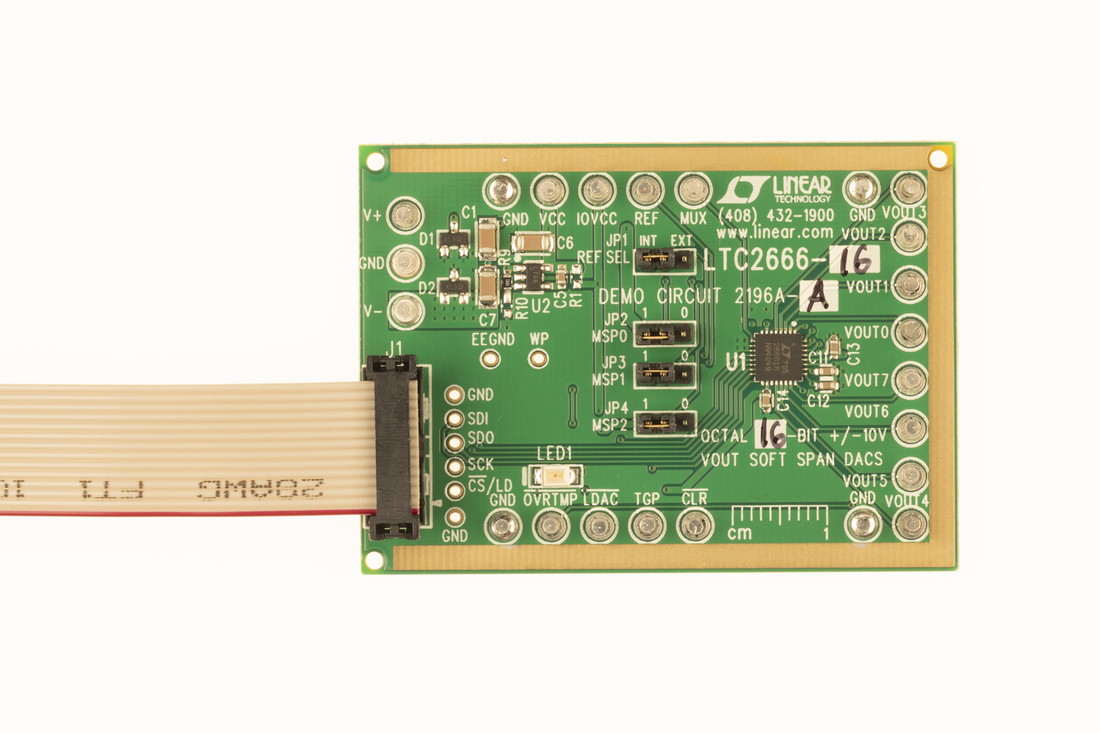

DC2196A-A

LTC2666-16 Demo Board | 8-Channel 16-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

zoom

DC2196A-A

LTC2666-16 Demo Board | 8-Channel 16-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

LTC2666-16 Demo Board | 8-Channel 16-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

产品详情

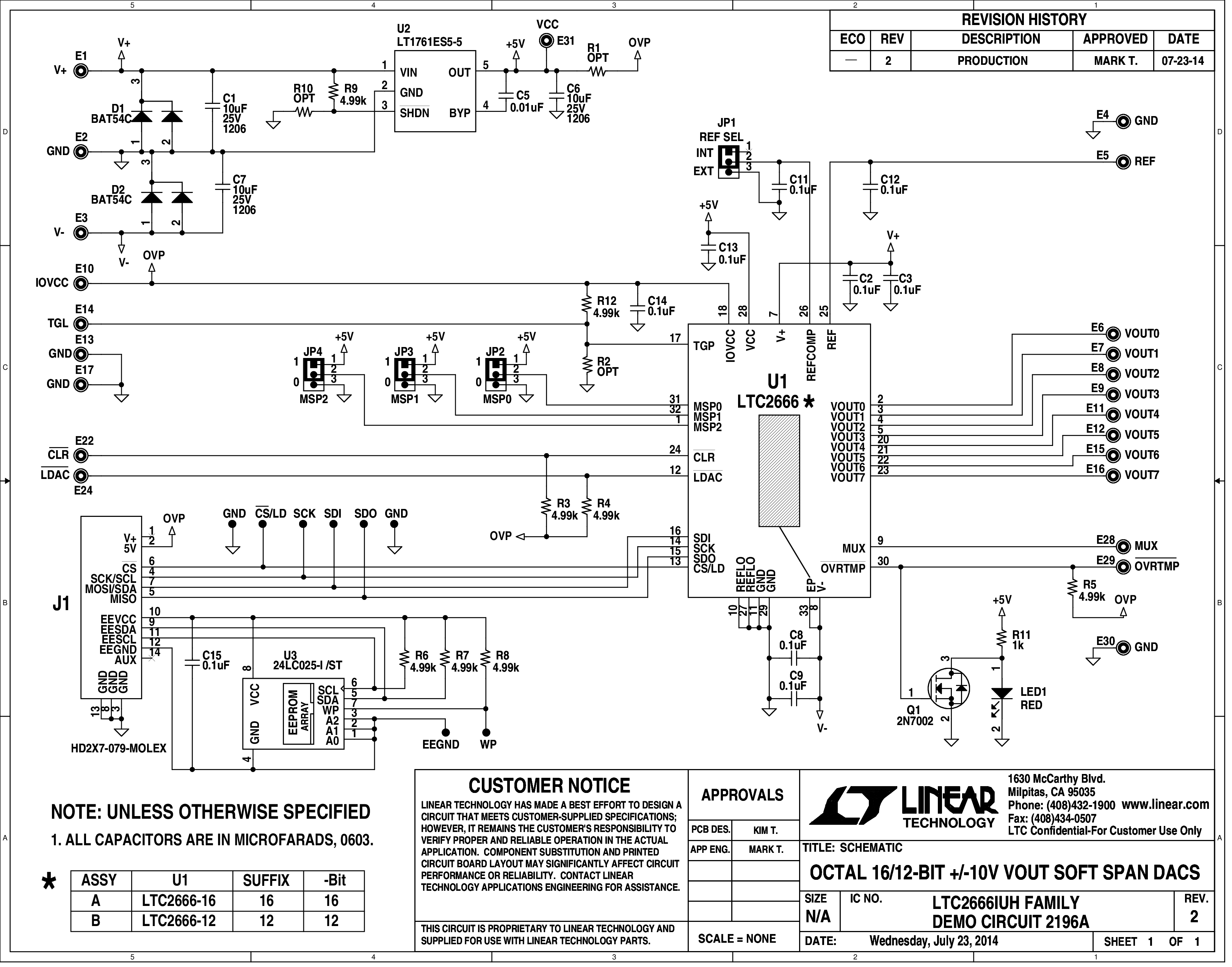

Demonstration circuit 2196A features the LTC2666, 8-channel 16-Bit/12-Bit ±10V VOUT SoftSpan DACs with 10ppm/°C max reference in a 5mm × 5mm QFN package. This device features per-channel SoftSpan configuration with five output ranges: 0V to 5V, 0V to 10V, ±2.5V, ±5V, and ±10V. A toggle feature allows any or all DACs to switch between two programmed codes via a single SPI command or by the TGP input pin. The versatile SPI interface can operate on any logic level between 1.71V and 5.5V, for easy interface to lower voltage microcontrollers or FPGAs.

reference details image

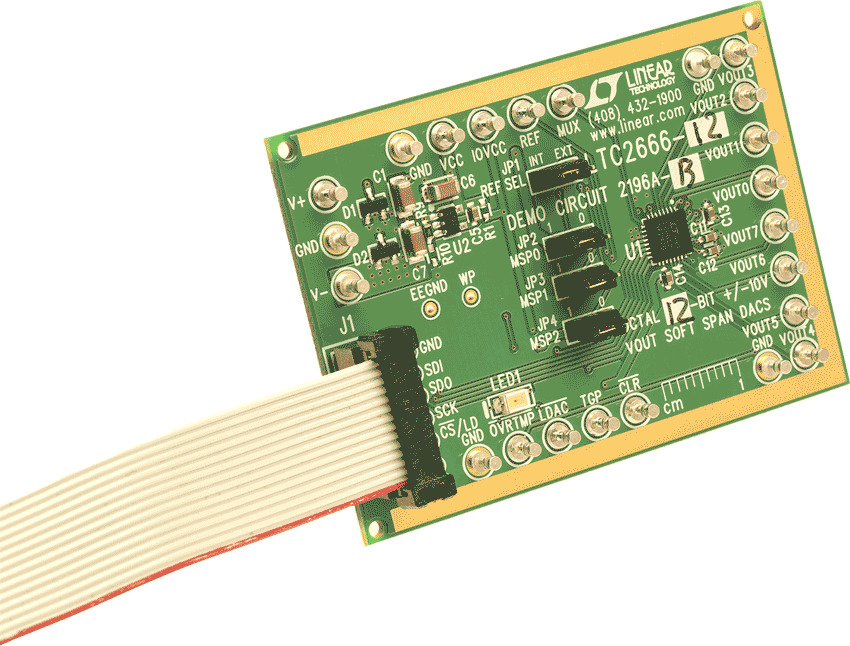

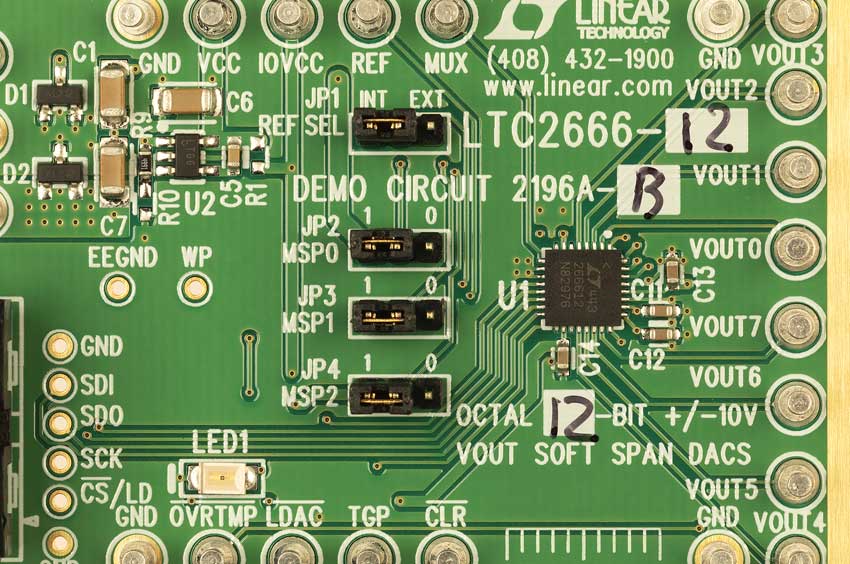

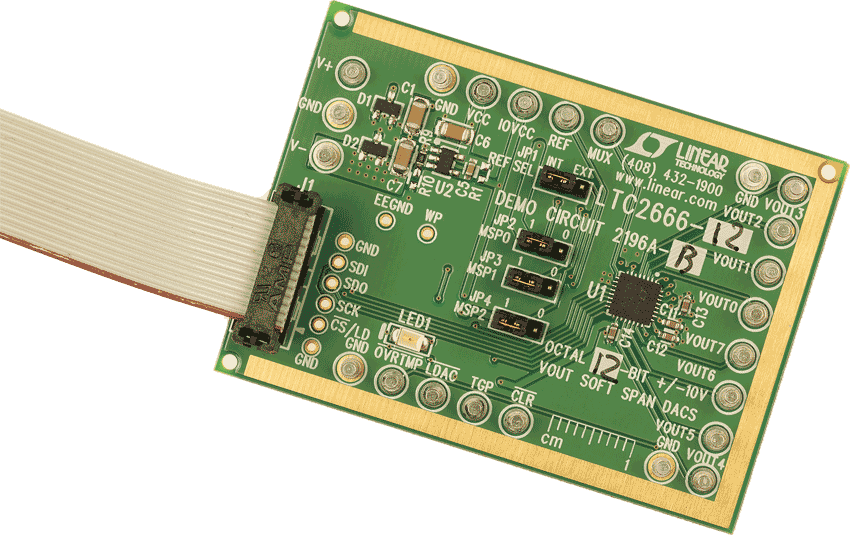

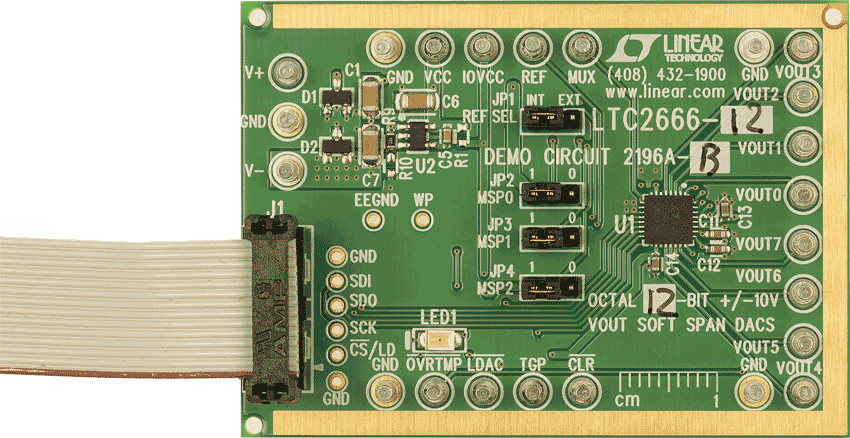

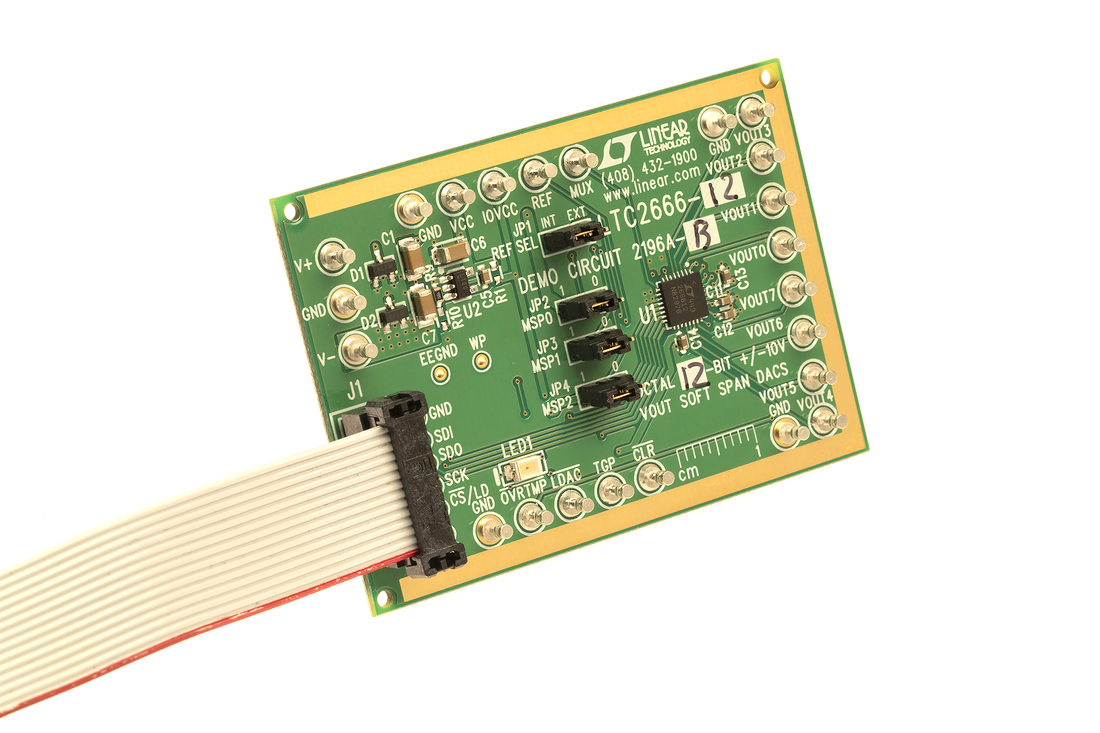

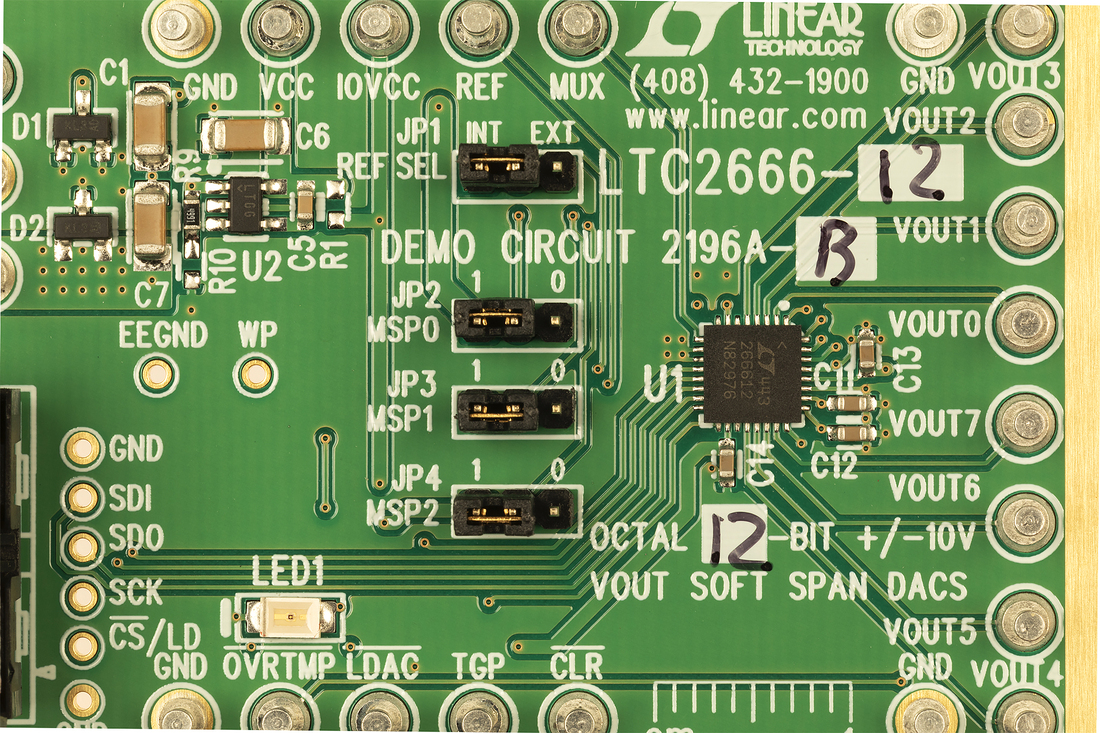

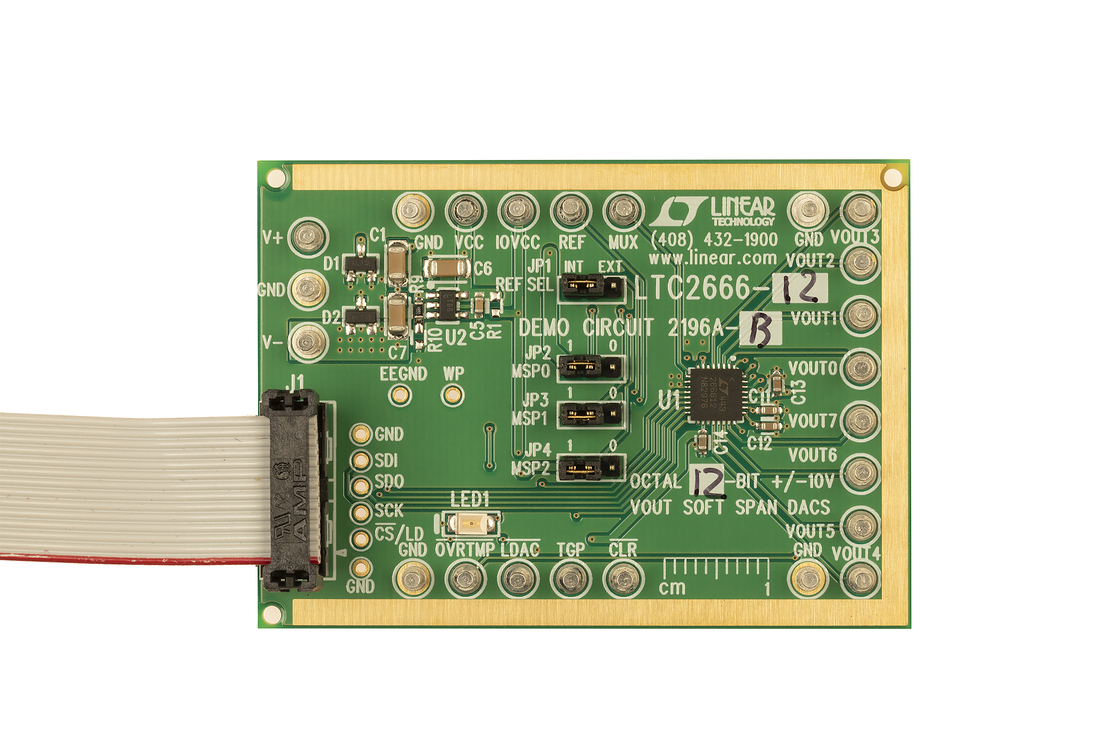

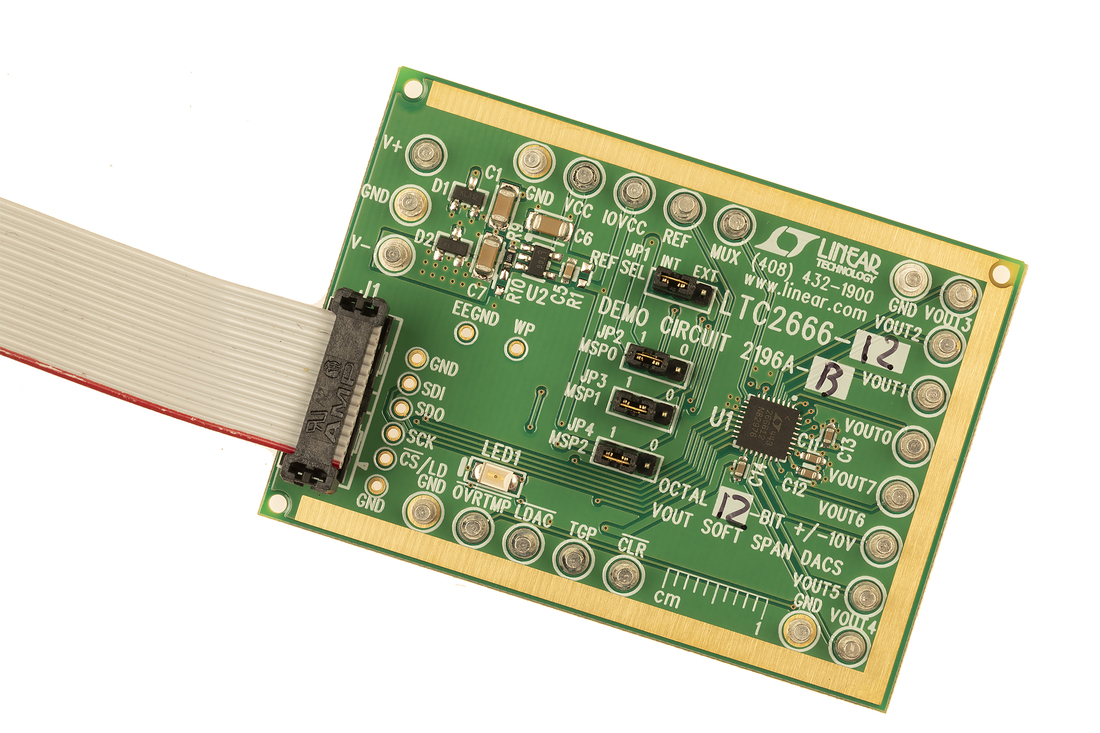

DC2196A-B

LTC2666-12 Demo Board | 8-Channel 12-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

zoom

DC2196A-B

LTC2666-12 Demo Board | 8-Channel 12-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

LTC2666-12 Demo Board | 8-Channel 12-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

产品详情

Demonstration circuit 2196A features the LTC2666, 8-channel 16-Bit/12-Bit ±10V VOUT SoftSpan™ DACs with 10ppm/°C max reference in a 5mm × 5mm QFN package. This device features per-channel SoftSpan configuration with five output ranges: 0V to 5V, 0V to 10V, ±2.5V, ±5V, and ±10V. A toggle feature allows any or all DACs to switch between two programmed codes via a single SPI command or by the TGP input pin. The versatile SPI interface can operate on any logic level between 1.71V and 5.5V, for easy interface to lower voltage microcontrollers or FPGAs.

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
