LTC2630

量产

采用 SC70 封装、具 10ppm/°C 基准的单通道 12/10/8 位轨至轨 DAC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成的精准基准
    • 2.5V 全标度 10ppm/°C (LTC2630-L)
    • 4.096V 全标度 10ppm/°C  (LTC2630-H)
  • 最大 INL 误差：1LSB (LTC2630A-12)
  • 低噪声：0.7mVp-p，0.1Hz 至 200kHz
  • 在整个温度范围内保证单调特性
  • 可选内部基准或把电源作为基准
  • 2.7V 至 5.5V 电源范围 (LTC2630-L)
  • 低功率操作：180μA (在 3V)
  • 功率降至 1.8μA  最大值 (C 级和 I 级)
  • 上电复位至零或中间标度选项
  • SPI 串行接口
  • 双缓冲数据锁存器
  • 纤巧型 6 引脚 SC70 封装



LTC®2630 是一个采用 6 引脚 SC70 封装、具有一个集成、高准确度、低漂移基准的 12 位、10 位和 8 位电压输出 DAC 系列。它内置一个轨至轨输出缓冲器，并被保证具有单调特性。

LTC2630-L 具有 2.5V 的全标度输出，并采用 2.7V 至 5.5V 单工作电源。LTC2630-H 具有 4.096V 的全标度输出，并采用 4.5V 至 5.5V 单工作电源。每个 DAC 还能够工作于把电源用作基准的模式中，该模式将全标度输出设定为电源电压。

这些器件采用一个简单的 SPI/MICROWIRE™  兼容型三线式串行接口，该接口在高达 50MHz 的时钟频率条件下运作。

LTC2630 包括一个上电复位电路。提供了在上电之后复位至零或复位至中间标度的选项。


Applications

  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备
  • 便携式设备
  • 汽车


LTC2630
采用 SC70 封装、具 10ppm/°C 基准的单通道 12/10/8 位轨至轨 DAC
Integral Nonlinearity (LTC2630A-LZ12) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 5

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
接口收发器和隔离器 1
LTM2883
量产 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器
线性稳压器 1
LT3040
推荐用于新设计 20V、200mA、超低噪声、超高 PSRR 精准 DAC/基准缓冲器
振荡器 1
LTC6990
量产 TimerBlox：压控硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 3

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1074A

LTC2630 | 12-bit DAC in SC70 Package, Board Includes HZ, HM, LZ and LM DACs (Requires DC590)

立即购买 更多内容

产品详情

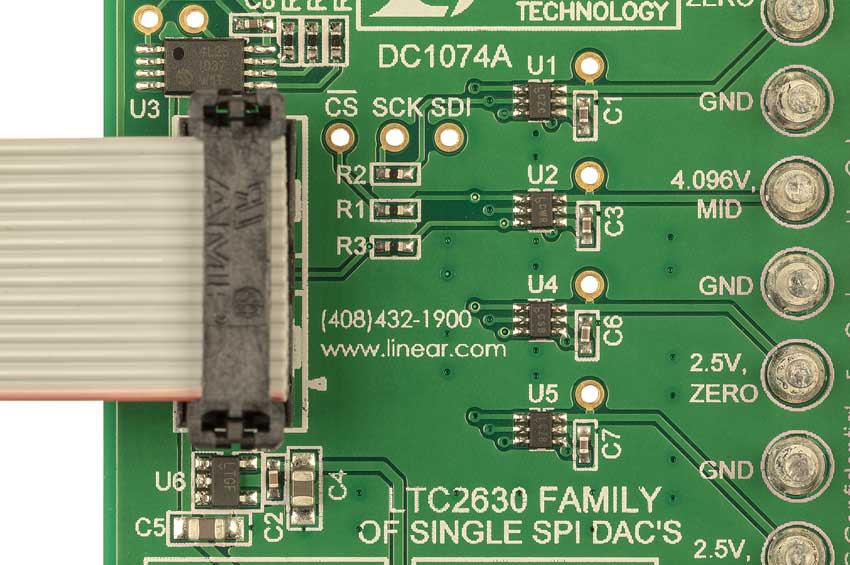

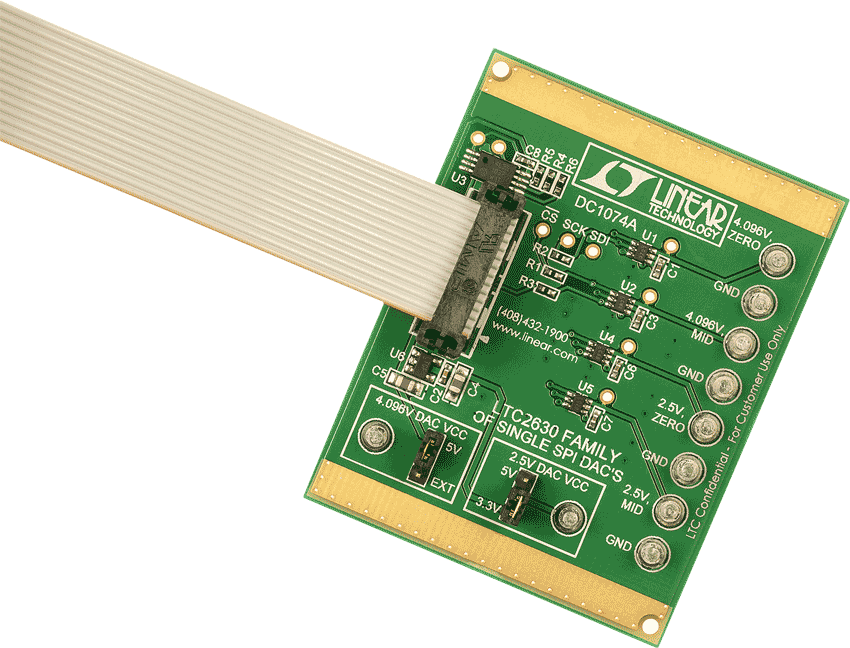

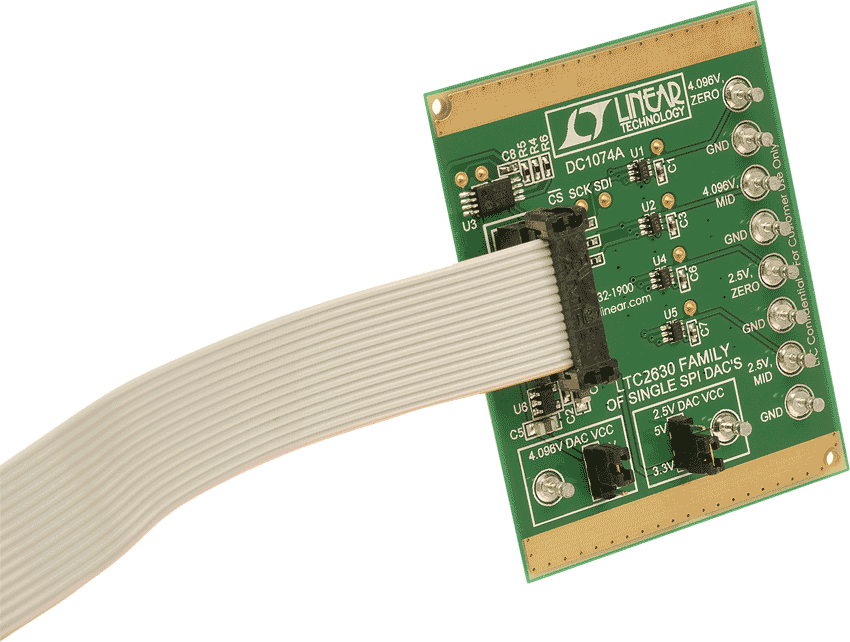

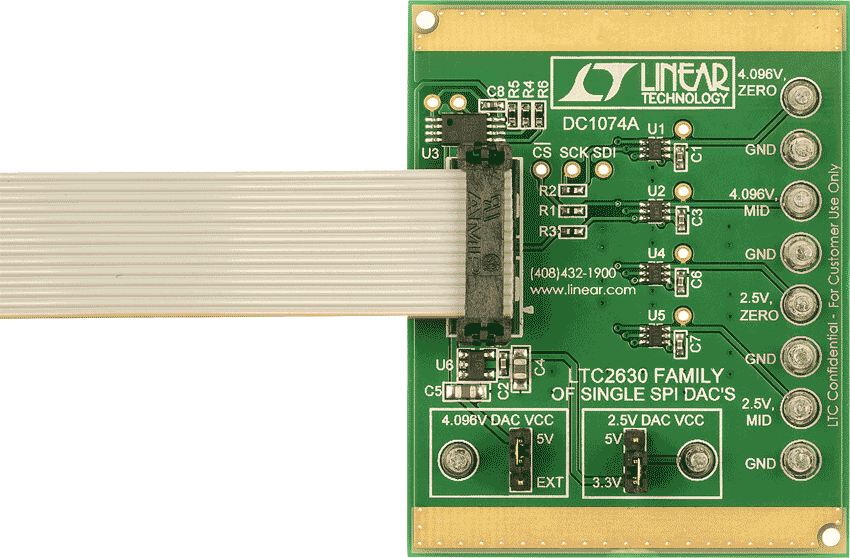

DC1074A: Demo Board for the LTC2630 Single 12-/10-/8-Bit Rail-to-Rail DACs with Integrated Reference in SC70.
DC1074A
LTC2630 | 12-bit DAC in SC70 Package, Board Includes HZ, HM, LZ and LM DACs (Requires DC590)

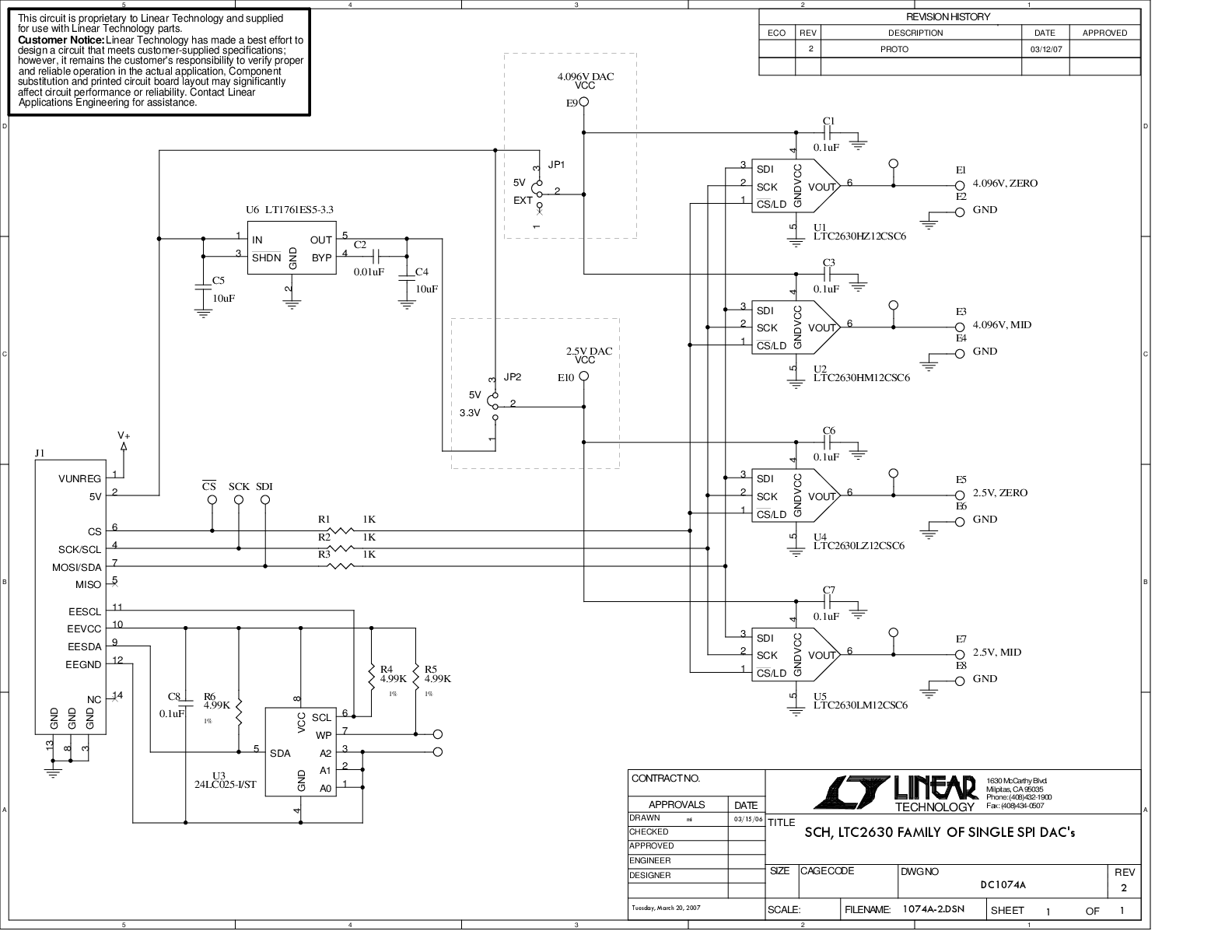

DC1074A Demo Board DC1074A Demo Board DC1074A Demo Board DC1074A Demo Board DC1074A - Schematic
