LTC2657
LTC2657

具 10ppm/ºC 最大值基准的八通道 I2C 16 位轨至轨 DAC

概览

优势和特点

  • 外形尺寸最小的引脚兼容型 8 通道 DAC：
    • LTC2605：16 位
    • LTC2615：14 位
    • LTC2625：12 位
  • 在整个温度范围内保证单调
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 宽电源范围
  • 低功率操作：每个 DAC 的电源电流为 250µA (在 3V)
  • 个别通道断电至 1µA (最大值)
  • DAC 之间的超低串扰 (<10mV)
  • 高轨至轨输出驱动 (±15mA，最小值)
  • 双缓冲数字输入
  • 27 个可选地址
  • LTC2605/LTC2615/LTC2625：上电复位至零标度
  • LTC2605-1/LTC2615-1/LTC2625-1：上电复位至中间标度
  • 纤巧型 16 引脚窄体 SSOP 封装



产品详情

LTC®2605/LTC2615/LTC2625 是 8 通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC，采用 16 引脚窄体 SSOP 封装。它们具有内置高性能输出缓冲器并保证单调。

这些器件为 16 位和 14 位 DAC 设立了新的电路板密度基准点，并提升了单电源、多电压输出应用中的输出驱动、串扰和负载调节性能标准。

以上器件采用二线式 I2C 兼容型串行接口。LTC2605/LTC2615/ LTC2625 工作于标准模式 (最大时钟速率为 100kHz) 和快速模式 (最大时钟速率为 400kHz)。

LTC2605/LTC2615/LTC2625 内置一个上电复位电路。在上电期间，电压输出上升至比零标度高出不到 10mV；在上电之后，它们将保持于零标度，直到出现一个有效写操作和更新操作为止。上电复位电路把 LTC2605-1/LTC2615-1/LTC2625-1 复位至中间标度。电压输出保持在中间标度，直到出现一个有效写操作和更新操作为止。




应用

  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备


产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

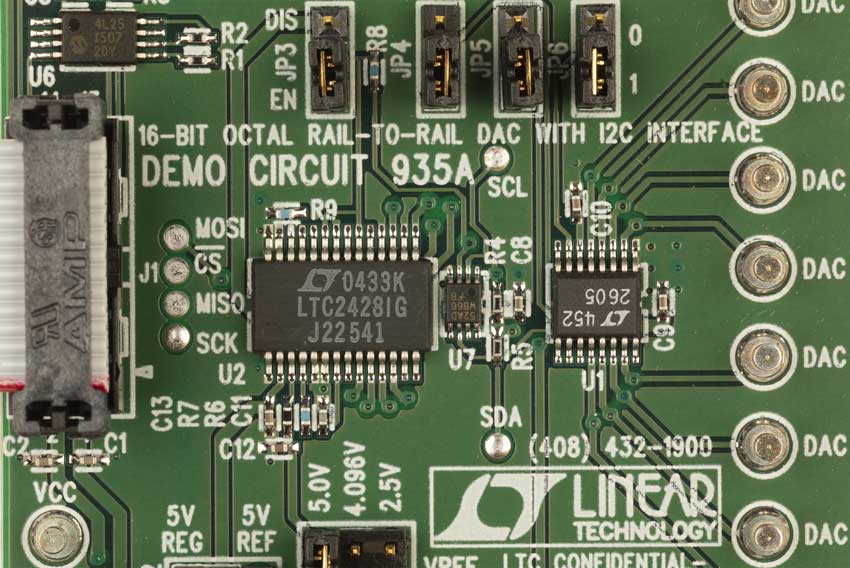

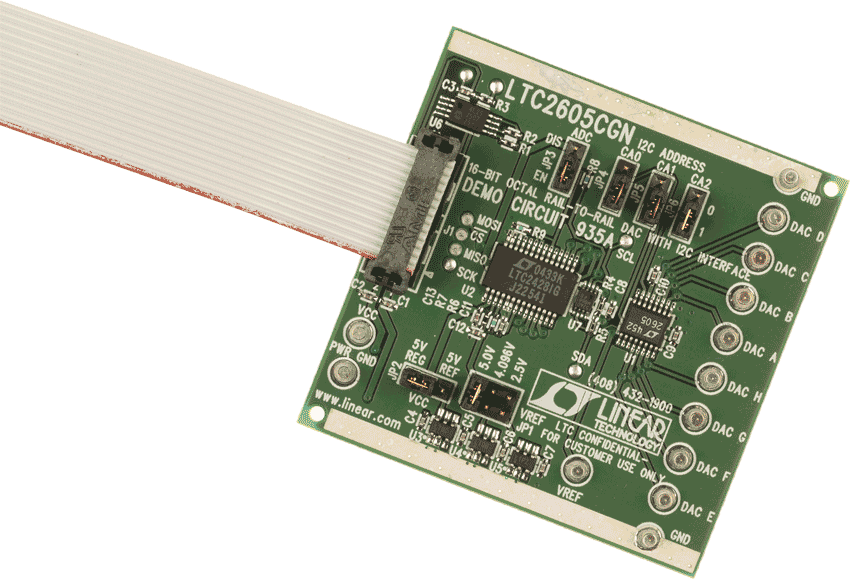

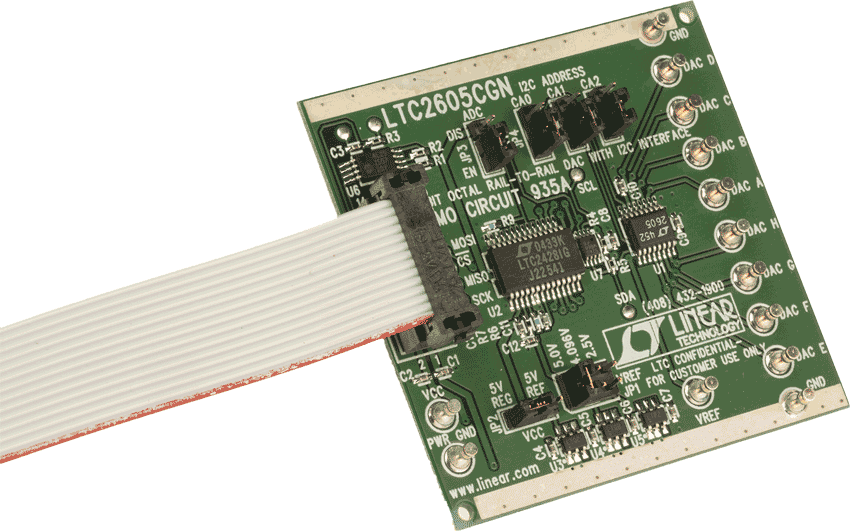

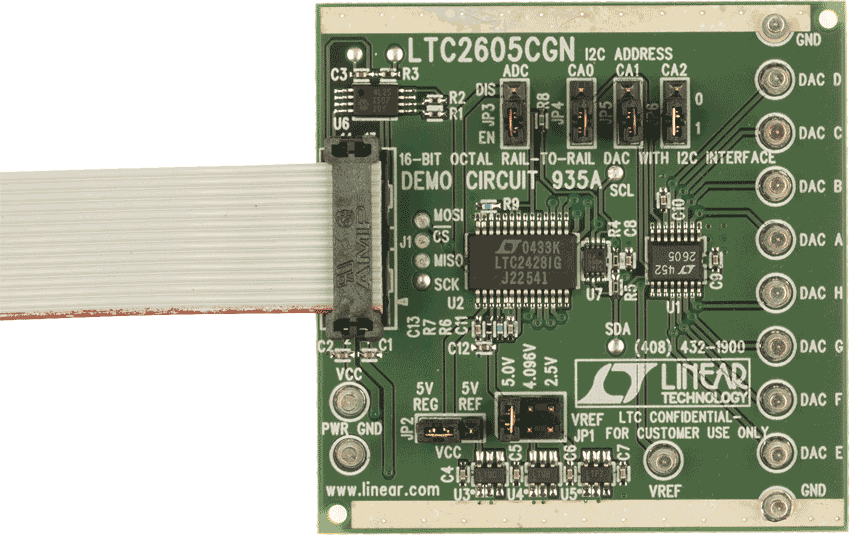

评估套件 (1)

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 产品选择卡 (3)
    • Document Type

    工具及仿真模型

    Linduino

    Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

    GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

    购买Linduino

    Linduino

    代码文件

    LTC2605 - Linduino CPP File
    LTC2605 - Linduino Header File
    LTC2605 - DC935A Linduino .INO File

    精密DAC误差预算工具

    精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

    Precision DAC Error Budget Tool
