概览

优势和特点

  • Easy Drive 技术实现了具零差分输入电流的轨至轨输入
  • 能够以完整的准确度对高阻抗传感器直接进行数字化处理
  • 600nVRMS 噪声 (与 VREF 无关)
  • GND 至 VCC 输入/基准共模范围
  • 二线式 I2C 接口
  • 同时 50Hz/60Hz 抑制
  • 2ppm (0.25LSB) INL,无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 无延迟:数字滤波器可在单个周期内实现稳定
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器
  • 可提供 6 个地址
  • 采用纤巧型 (3mm x 3mm) 10引脚 DFN 封装



产品详情

LTC®2483 实现了一个 16 位加上正负位的无延迟增量累加 (No Latency ΔΣ) 模数转换器与专利 Easy Drive 技术和 I2C 数字接口的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色的 DC 准确度,同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2483 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV,也可直接连接至 VCC。噪声电平为 600nVRMS (这与 VREF 无关)。这允许以16 位的准确度对低电平信号直接进行数字化处理。LTC2483 包括一个片内修整振荡器,从而免除了增设外部晶体或振荡器的需要,并提供了 87dB 的 50Hz 和 60Hz 线路频率噪声抑制。在连续、透明、偏移和全标度校准过程中自动地保持了准确度和低漂移。




应用

  • 直接传感器数字化转换器
  • 衡器
  • 直接温度测量
  • 应变仪换能器
  • 仪表
  • 工业过程控制
  • DVM 和测量计



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

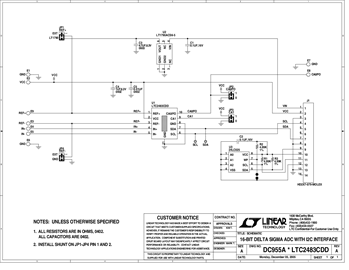

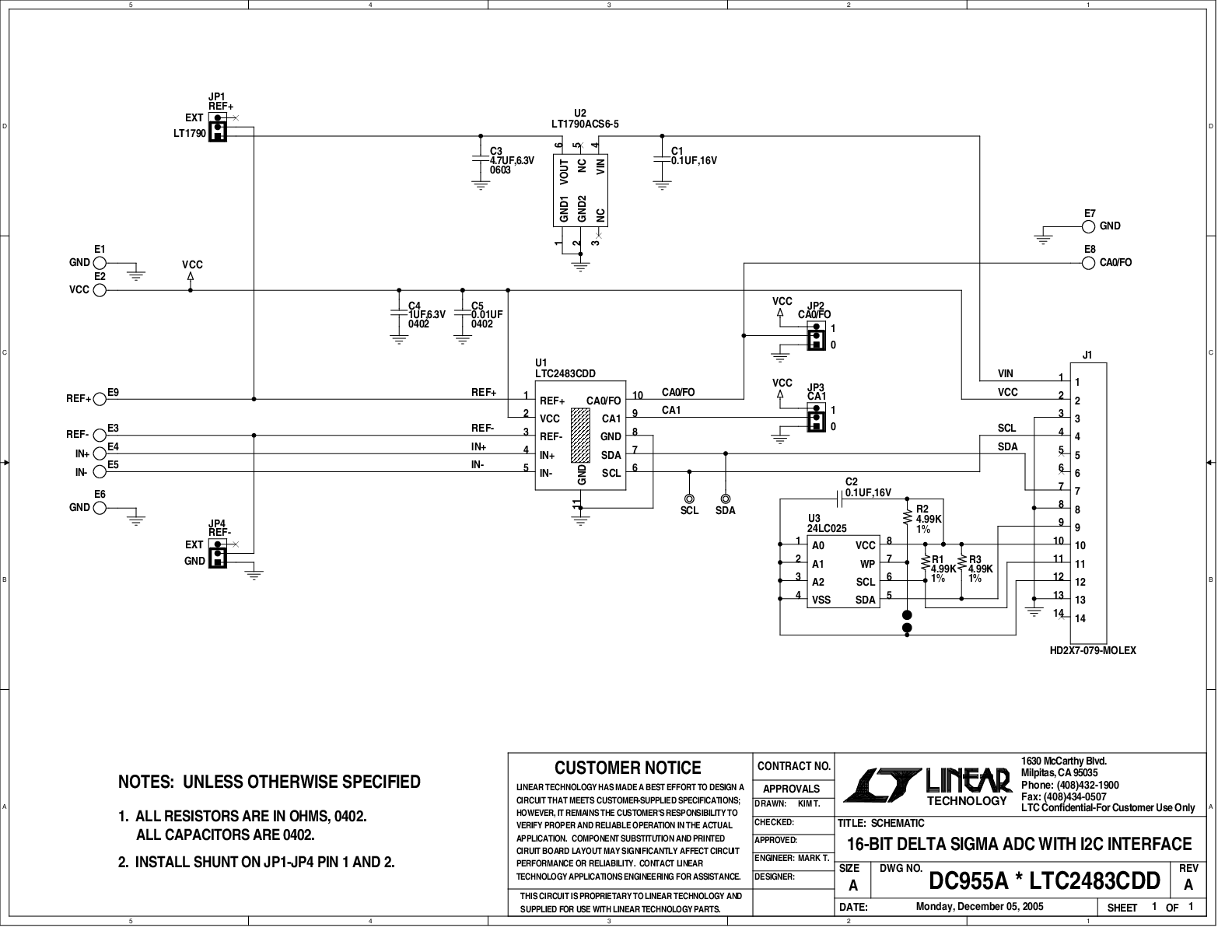

评估套件 (1)

配套产品推荐

LTC2483 配套产品

推荐 µModule Isolator

推荐 使用的外部基准电压源

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC2483CDD#PBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
LTC2483CDD#TRPBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
LTC2483IDD#PBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
LTC2483IDD#TRPBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
Wafer Fabrication Data R461 Reliability Data
