概览
优势和特点
- 16 位分辨率
- 内置高准确度基准 — 10ppm/ºC (最大值)
- 单端 (LTC2471) 或差分 (LTC2473)
- 可选的 208sps / 833sps 输出速率
- 1mV 偏移误差
- 0.01% 增益误差
- 单转换周期稳定时间简化了多工应用
- 具自动停机功能的单周期操作
- 3.5mA (典型值) 电源电流
- 2μA (最大值) 睡眠电流
- 内部振荡器 — 无需采用外部组件
- I2C 接口
- 小外形 12 引脚 3mm x 3mm DFN 封装和 MSOP 封装
产品详情
LTC®2471 / LTC2473 是小外形的 16 位模数转换器，具有一个集成的精准基准和一个可选的 208sps 或 833sps 输出速率。它们采用 2.7V 至 5.5V 单电源，并通过一个 I2C 接口进行通信。LTC2471 是单端器件，具有一个 0V 至 VREF 的输入范围，而 LTC2473 是差分器件，具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2471 / LTC2473 内置一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。
在执行完一次转换之后，LTC2471 / LTC2473 将自动对转换器进行断电操作，而且也可通过配置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。
LTC2471 / LTC2473 包括一个可由用户来选择的 208sps 或 833sps 输出速率，而且，由于采用了一个很大的过采样比 (在 208sps 时为 8,192，而在 833sps 时则为 2,048)，因而具有宽松的抗混叠要求。
应用
- 系统监视
- 环境监视
- 直接温度测量
- 仪表
- 工业过程控制
- 数据采集
- 嵌入式 ADC 升级
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R461 Reliability Data3/22/2018PDF31 K
-

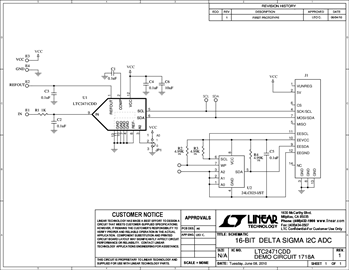

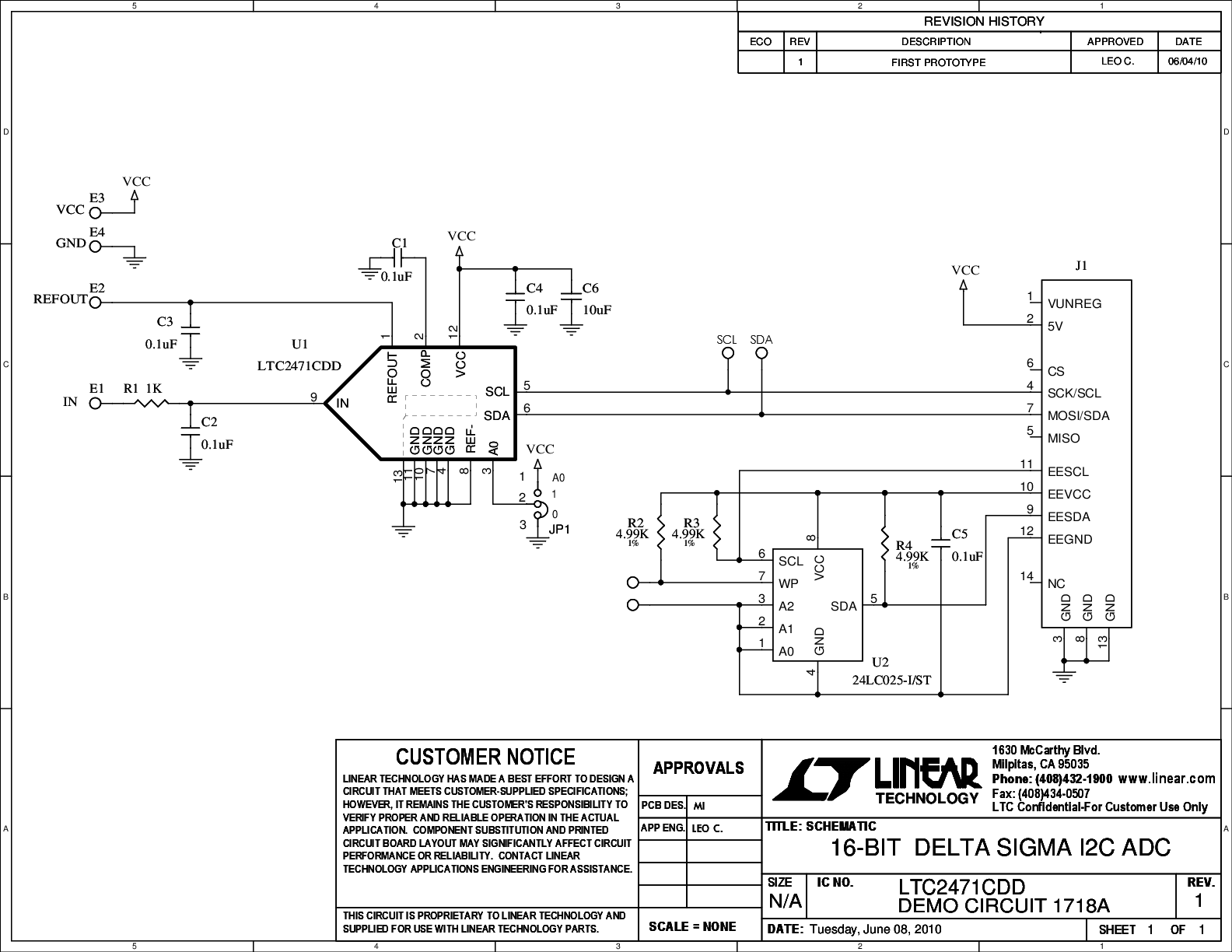

DC1718A - Demo Manual10/22/2013PDF355K
-
No Latency Delta-Sigma™ ADCs5/30/2014PDF640K
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010PDF454K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2471CDD#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2471CDD#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2471CMS#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2471CMS#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2471IDD#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2471IDD#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2471IMS#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2471IMS#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| Wafer Fabrication Data | R461 Reliability Data |
