LTC2461

量产

具 10ppm/ºC 最大值精准基准的超纤巧型 16 位 I²C ΔΣ ADC

产品模型: 8

Viewing:

概述

16 位分辨率，无漏失码
内部基准，高准确度 10ppm/ºC (最大值)
单端 (LTC2461) 或差分 (LTC2463)
2LSB 偏移误差 (典型值)
0.01% 增益误差 (典型值)
转换速率为每秒 60次
适合多工应用的单转换稳定时间
1.5mA 电源电流
200nA 睡眠电流
内部振荡器 —— 无需外部元件
具两个地址和一个用于实现同步的全局地址的二线式 I²C 接口
超纤巧型 12 引脚 3mm x 3mm DFN 和 MSOP 封装

LTC^®2461 / LTC2463 是超纤巧型 16 位模数转换器，具有一个集成精准基准。它们采用 2.7V 至 5.5V 单电源，并通过一个 I²C 接口进行通信。LTC2461 是单端器件，具有一个 0V 至 1.25V 的输入范围，而 LTC2463 是差分器件，具有一个 1.25V 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们内置一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2461 / LTC2463 包括一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2461 / LTC2463 将自动对转换器进行断电操作，而且也可通过配置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2461 / LTC2463 能够以每秒 60 次转换的速率执行采样操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。这两款器件均采用了对用户而言是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。

Applications

系统监控
环境监控
直接温度测量
仪表
数据采集
嵌入式 ADC 升级

产品模型: 8

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2461CDD#PBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2461CDD#TRPBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2461CMS#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2461CMS#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2461IDD#PBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2461IDD#TRPBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2461IMS#PBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2461IMS#TRPBF	12-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
		PCN24_0004_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC2461CMS#PBF	量产
LTC2461CMS#TRPBF	量产
LTC2461IMS#PBF	量产
LTC2461IMS#TRPBF	量产
2月 4, 2020 - 20_0129 Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0129_Form Material_Report
LTC2461CMS#PBF	量产
LTC2461CMS#TRPBF	量产
LTC2461IMS#PBF	量产
LTC2461IMS#TRPBF	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

LTC247x GitHub Linux Driver Source Code

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
电流镜和配套器件 1
LT5400	推荐用于新设计	四个匹配的电阻器
电平转换器和缓冲区 1
LTC4317	量产	双通道 I²C / SMBus 地址转换器
接口收发器和隔离器 1
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器
模数转换器(ADC) 1
LTC2990	推荐用于新设计	四路 I²C 电压、电流和温度监视器

部分模型	产品周期	描述
LTC2990	推荐用于新设计	四路 I²C 电压、电流和温度监视器
LT5400	推荐用于新设计	四个匹配的电阻器

工具及仿真模型

Linduino 3

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

LTC2461 Demo Board | 16-Bit I2C Single-Ended ∆Σ ADC with 10ppm Max Internal Reference, Requires DC2026

立即购买更多内容

产品详情

Demonstration circuit 1491A features the LTC2461, a 16 bit high performance ΔΣ analog-to-digital converter (ADC) with an I²C interface. The input is single-ended with a range of 0 to REF. The modulator’s proprietary sampling technique reduces the average input current to less than 50nA–orders of magnitude lower than typical delta sigma ADCs.

资料

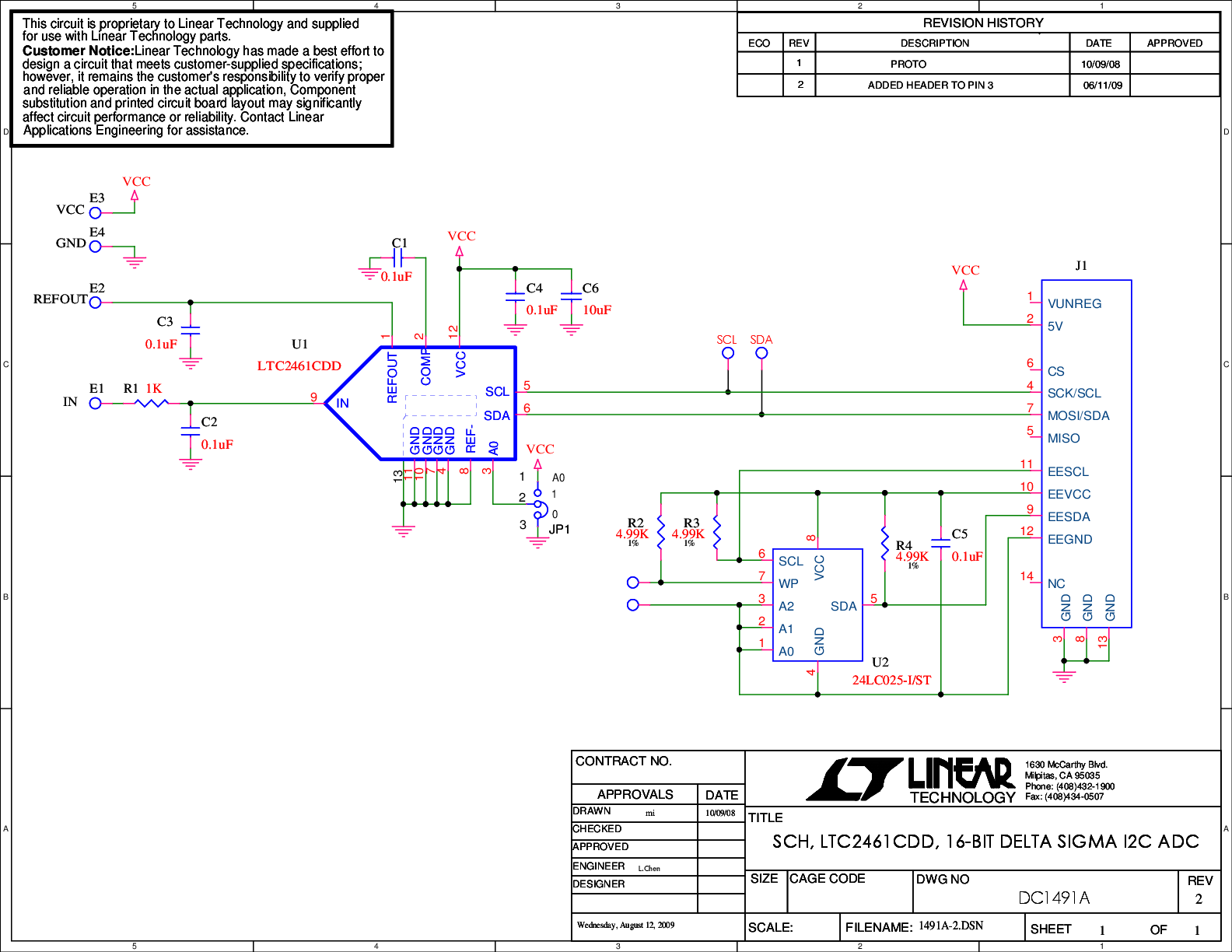

DC1491A - Schematic
2010/5/17

DC1491A - Design Files
2010/5/17

DC1491A - Demo Manual
2010/5/17
