概览
优势和特点
- GND 至 VCC 单端输入范围
- 0.02LSB RMS 噪声
- 2LSB INL，无漏失码
- 1LSB 偏移误差
- 4LSB 全标度误差
- 可编程的每秒 30 / 60 次转换操作
- 适合于多路转换应用的单转换稳定时间
- 具自动停机功能的单周期操作
- 400μA 电源电流
- 0.2μA 睡眠模式电流
- 内部振荡器 —— 无需外部元件
- 2.7V 至 5.5V 单电源工作
- 二线式 I2C 接口
- 超纤巧型 3mm x 2mm DFN 或 TSOT-23 封装
产品详情
LTC®2451 是一款超纤巧型 16 位模数转换器。LTC2451 采用 2.7V 至 5.5V 单电源，接受一个单端模拟输入电压，并通过一个 I2C 接口进行通信。该转换器采用 8 引脚、3mm x 2mm DFN 或 TSOT-23 封装。它包括一个集成振荡器，不需要任何外部元件。该器件采用一个增量累加型调制器作为转换器的核心部件，并提供了适合于多路转换应用的单周期稳定时间。LTC2451 包括一个专有的输入采样电路，该电路可将平均输入采样电流减小至比采用传统 ΔΣ 转换器时低几个数量级。
LTC2451 每秒能够执行多达 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。在 30Hz 模式中，LTC2451 采用了对于用户来说是透明的连续内部偏移校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器具有外部 REF+ 和 REF– 引脚，且输入电压能够在 VREF– 至 VREF+ 之间变化。如果 VREF+ = VCC 和 VREF– = GND，则输入电压将可在 GND 至 VCC 之间变化。
在执行完一次转换之后，LTC2451 能够自动地进入睡眠模式，并将其功率消耗电流降至 0.2μA 以下。如果用户每秒对 ADC 进行一次读取操作，则在采用一个 2.7V 电源的情况下，LTC2451 的平均功耗将低于 50μW。
应用
- 系统监控
- 环境监控
- 直接温度测量
- 仪表
- 工业过程控制
- 数据采集
- 嵌入式 ADC 升级
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

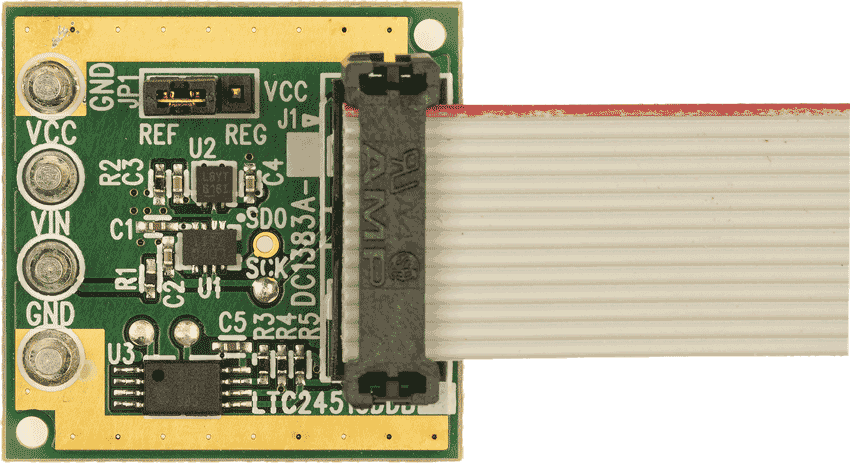

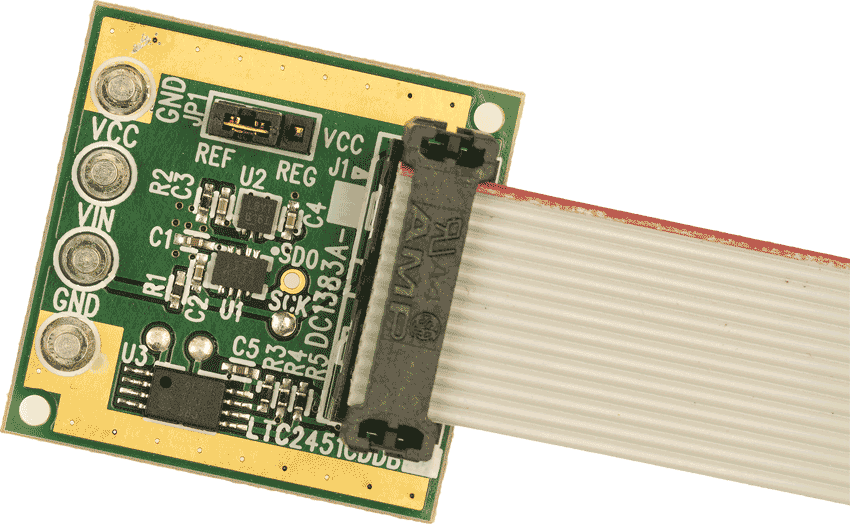

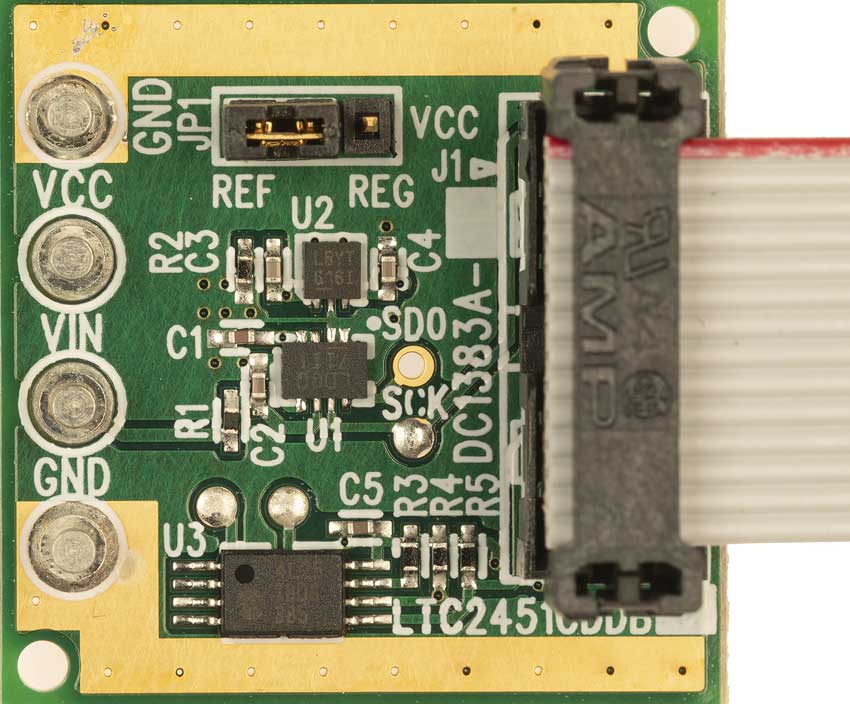

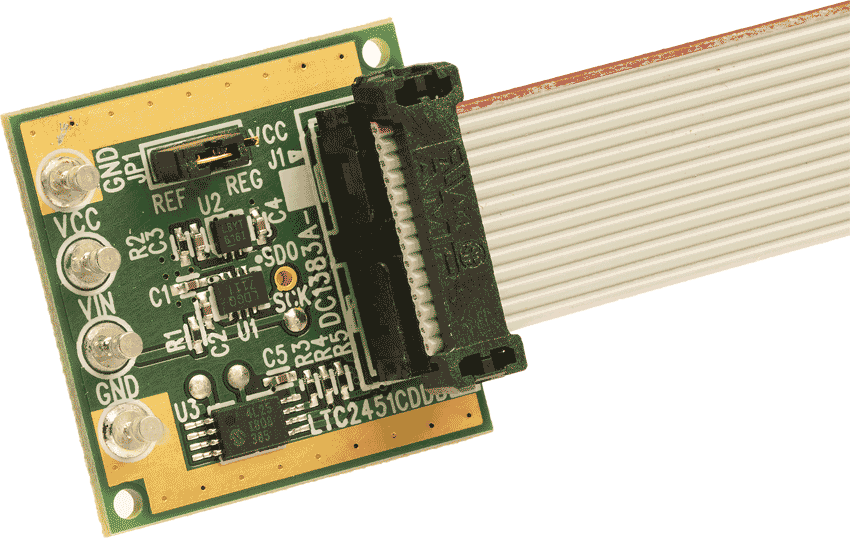

评估套件 (1)
参考资料
-
R461 Reliability Data3/22/2018
-
DC1383A - Demo Manual9/24/2009
-
No Latency Delta-Sigma™ ADCs5/30/2014
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010
配套产品推荐
LTC2451 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2451CDDB#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2451CDDB#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2451CTS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2451CTS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2451IDDB#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2451IDDB#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2451ITS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2451ITS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| Wafer Fabrication Data | R461 Reliability Data |
