LTC2446

具可选多个基准输入的 24 位、高速、8 通道 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 5 个可选的差分基准输入
  • 4 个差分 / 8 个单端输入
  • 用于多个比例式测量的 4 路 MUX
  • 高达 8kHz 的输出速率 (外部 fO)
  • 高达 4kHz 的多路复用速率 (外部 fO)
  • 可选的速度 / 分辨率：
    • 在 1.76kHz 输出速率下噪声为 2μVRMS
    • 在 13.8Hz 输出速率下噪声为 200nVRMS (采用同时 50Hz / 60Hz 抑制)
  • 可针对任何输入和基准情况提供保证的调制器稳定性和抗闭锁能力
  • 0.0005% INL，无漏失码
  • 自动睡眠模式可实现电流消耗为 20μA 的运作 (在 6.9Hz)
  • <5μV 偏移 (4.5V < VCC < 5.5V，–40°C 至 85°C)
  • 具 GND 至 VCC 共模范围的差分输入和差分基准
  • 无延迟模式，每个转换都是准确的 (即使在选择一个新通道之后也是如此)
  • 内部振荡器 – 无外部组件
  • LTC2447 包括用于外部缓冲或增益的 MUXOUT/ADCIN
  • 纤巧型 5mm x 7mm QFN 封装

更多细节
show more Icon

LTC®2446 / LTC2447 四终端开关操作可实现多路复用的比例式测量。4 组可选差分输入与 4 组差分基准输入相结合，允许由单个转换器对多个 RTD、桥接器和其他传感器进行数字化处理。可针对任何不需要比例式测量的输入通道选择第 5 个差分基准输入 (热电偶、电压、电流检测 ... 等)。灵活的输入多路复用器提供了与一个随动基准输入或一个通用基准输入相耦合的单端或差分输入。

一种专有的 ΔΣ 架构产生了 15ppm 的绝对准确度 (偏移、全标度、线性度)、低至 200nVRMS 的噪声和高达 8kHz 的速度。通过一个简单的 4 线式接口可以选择 10 种速度 / 分辨率组合。由于转换操作之间没有稳定时间，因此在一个速度、分辨率、通道变更或基准变更之后的第一个转换是有效的，可实现高达 4kHz 的扫描速率。此外，还可针对任何速度选择一种 2x 模式，从而实现高达 8kHz 的输出速率和单周期延迟。


Applications

  • 流量
  • 衡器
  • 压力
  • 直接温度测量
  • 气相色谱分析

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2446

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/03/2017
英文

LTC2446/LTC2447: 24-Bit High Speed 8-Channel Delta Sigma ADCs with Selectable Multiple Reference Inputs Data Sheet

打开PDF文件

redirect
604.00K
download

下载 PDF

PDF Vector

PDF

更新 08/09/2006
日文

LTC2446/LTC2447: 複数のリファレンス入力を選択可能な 24 ビット高速 8 チャネル・デルタシグマ ADC データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R461 Reliability Data redirect icon

31.35 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 06/20/2013
英文
DC847A - Demo Manual redirect icon

870.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2446CUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2446CUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2446IUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2446IUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

TimerBlox1
LTC6991
popup image
Cart

量产

TimerBlox：可重置的低频振荡器

精密电阻网络1
LT5400
popup image
Cart

推荐新设计使用

四个匹配的电阻器

模拟温度传感器1
LTC2995
popup image
Cart

量产

具警报输出的温度传感器和双通道电压监视器

微功率基准电压源1
LT1461
popup image
Cart

量产

微功率、精准、低压差、串联电压基准系列

部分模型 产品周期 描述
LT5400
popup image
Cart

推荐新设计使用

四个匹配的电阻器

LTC2995
popup image
Cart

量产

具警报输出的温度传感器和双通道电压监视器

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 1

评估套件1

evaluation kit item images

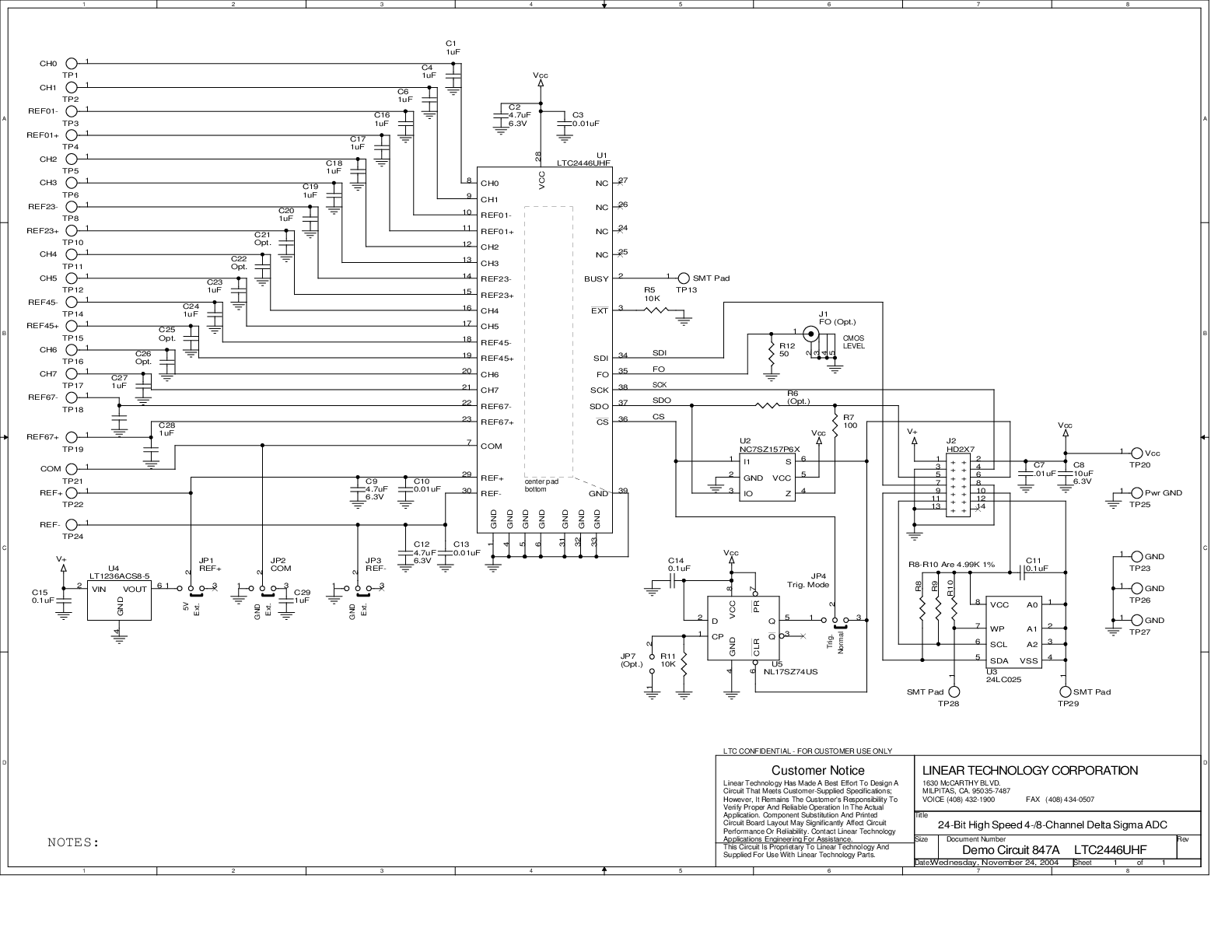

DC847A
