LTC2435

量产

具差分输入和差分基准的 20 位无延迟 ΔΣ ADC

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • LTC2430 的 2x 加速版本:
    15Hz 输出速率,60Hz 陷波频率 —— LTC2435;
    13.75Hz 输出速率,同时 50Hz / 60Hz 陷波频率 —— LTC2435-1
  • 具 GND 至 VCC 共模范围的差分输入和差分基准
  • 3ppm INL,无漏失码
  • 10ppm 增益误差
  • 0.8ppm 噪声
  • 面向多工应用的单转换稳定时间
  • 内部振荡器 —— 无需外部元件
  • 单电源 2.7V 至 5.5V 操作
  • 低电源电流 (200μA,在自动睡眠模式中为 4μA)
  • 采用窄体 SSOP-16 封装的 20 位 ADC (SO-8 封装的占板面积)



LTC®2435 / LTC2435-1 是 2.7V 至 5.5V 微功率 20 位差分 ΔΣ 模数转换器,具有集成振荡器、3ppm INL 和 0.8ppm RMS 噪声。它们采用增量累加技术,并提供了面向多工应用的单周期稳定时间。可通过单个引脚对 LTC2435 进行配置,使其获得优于 110dB 的输入差模抑制 (在 50Hz 或 60Hz ±2%),也可以利用一个外部振荡器对其进行驱动,以提供一个用户规定的抑制频率。在 49Hz 至 61.2Hz (同时 50Hz 和 60Hz ±2%) 的范围内,可通过配置使 LTC2435-1 拥有优于 87dB 的输入差模抑制。由于采用了内部振荡器,因此无需外部频率设定元件。

这些转换器可接受 0.1V 至 VCC 的任何外部差分基准电压,以实现灵活的比例式和远端采样测量配置。全标度差分输入范围为 -0.5VREF 至 0.5VREF。基准共模电压 (VREFCM) 和输入共模电压 (VINCM) 可以独立地设定在 LTC2435 / LTC2435-1 的 GND 至 VCC 范围之内。DC 共模输入抑制优于 120dB。

LTC2435 / LTC2435-1 通过一个符合 SPI 和 MICROWIRE  协议的灵活三线式数字接口进行通信。




Applications

  • 直接传感器数字化转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
  • 6 位 DVM



LTC2435
具差分输入和差分基准的 20 位无延迟 ΔΣ ADC

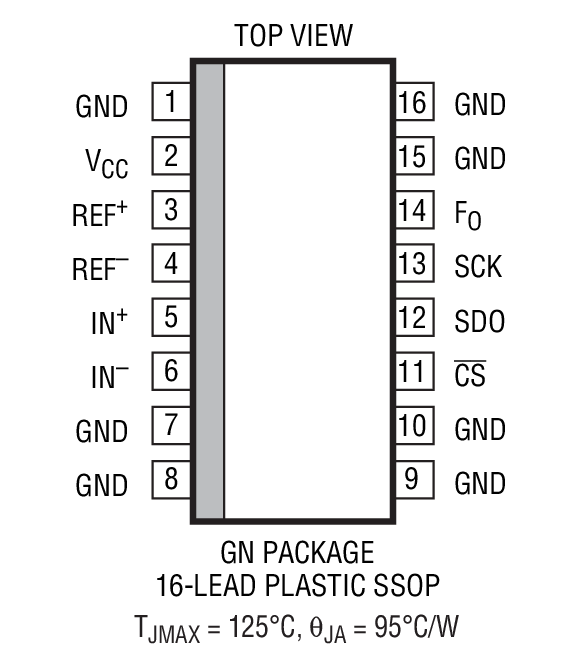

Integral Nonlinearity vs Input Product Package 1
