LTC2431
不推荐用于新设计具差分输入和差分基准的 20 位、No Latency ∆Σ™ ADC
- 产品模型
- 4
产品详情
- 低电源电流 (在转换模式中为 200μA，而在自动睡眠模式中为 4μA)
- 差分输入和具 GND 至 VCC 共模范围的差分基准
- 3ppm INL，无漏失码
- 10ppm 全标度误差和 1ppm 偏移
- 0.56ppm 噪声，有效位数 (ENOB) 为 20.8
- 无延迟 (No Latency)：数字滤波器在单个转换周期内实现稳定。每个转换都是准确的，即使在输入阶跃之后也不例外
- 2.7V 至 5.5V 单电源操作
- 内部振荡器 – 无需外部组件
- 110dB 最小值、50Hz / 60Hz 陷波滤波器
- 引脚与 24 位 LTC2410 / LTC2411 相兼容
LTC®2430 / LTC2431 是具集成型振荡器、3ppm INL 和 0.56ppm RMS 噪声的 2.7V 至 5.5V 微功率、20 位差分 ΔΣ 模数转换器。这两款器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2430 / LTC2431 进行配置以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的差模抑制，也可针对一个用户定义的抑制频率通过一个外部振荡器来驱动 LTC2430 / LTC2431。内部振荡器无需外部频率设定组件。
这些转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，以提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF 。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 120dB。
LTC2430 / LTC2431 通过一个与 SPI 和MICROWIRE™协议相兼容的灵活三线式数字接口进行通信。
应用
- 直接传感器数字转换器
- 衡器
- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
- 数字电压表 (DVM) 和计量器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 2
技术文章 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2431CMS#PBF | 10-Lead MSOP | ||
| LTC2431CMS#TRPBF | 10-Lead MSOP | ||
| LTC2431IMS#PBF | 10-Lead MSOP | ||
| LTC2431IMS#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
6月 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3) |
||
| LTC2431CMS#PBF | ||
| LTC2431CMS#TRPBF | ||
| LTC2431IMS#PBF | ||
| LTC2431IMS#TRPBF | ||
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC2431CMS#PBF | ||
| LTC2431CMS#TRPBF | ||
| LTC2431IMS#PBF | ||
| LTC2431IMS#TRPBF | ||
这是最新版本的数据手册
硬件生态系统
评估套件

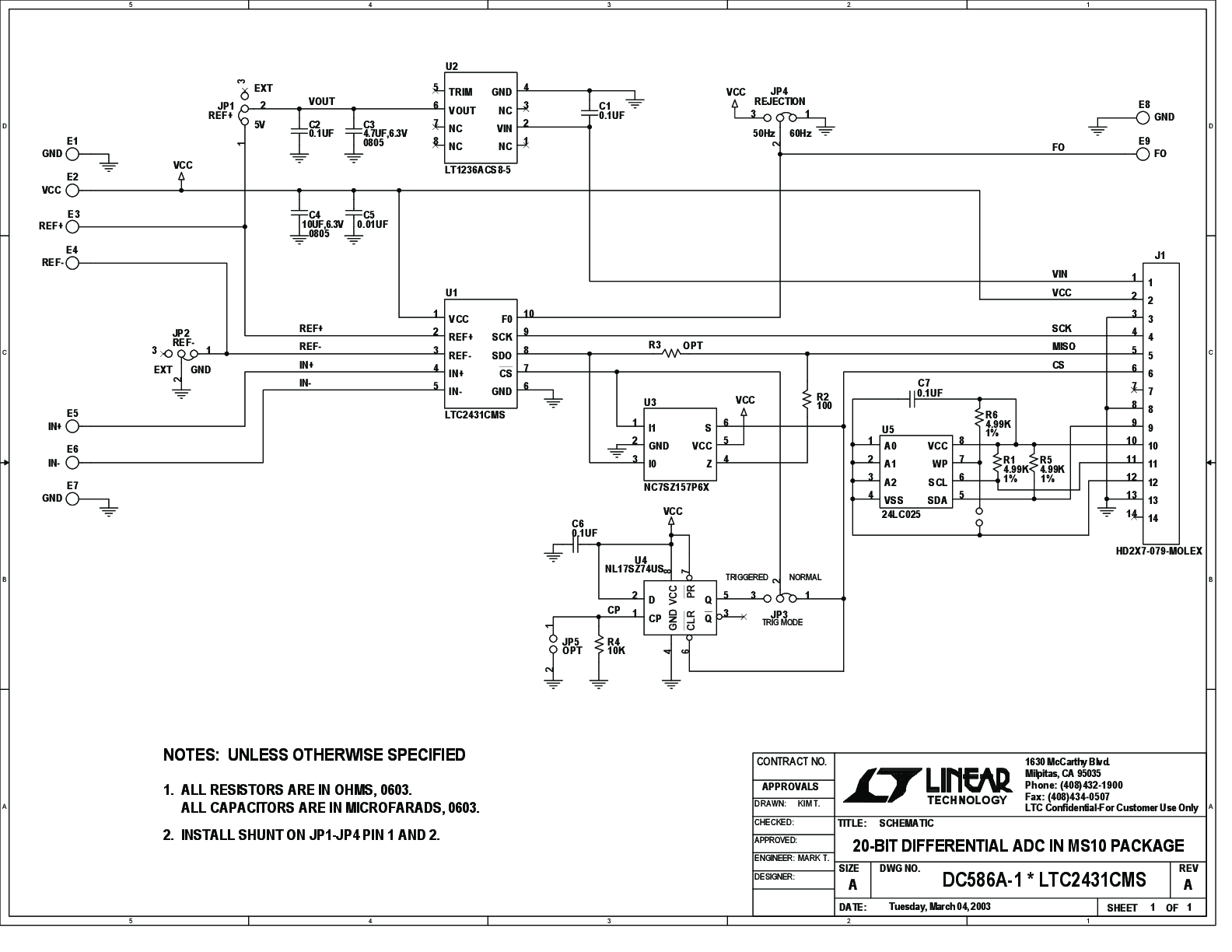

LTC2431CMS | 采用MS10封装的20位差分ADC（需要DC590）
