概览
优势和特点
- 采用纤巧型 MSOP-10 封装的 20 位 ADC
- 单通道或两通道输入
- 2.7V 至 5.5V 单电源操作
- 低电源电流 (200μA) 和自动停机
- 自动通道选择 (往复式) (LTC2422)
- 无延迟 (No Latency)：数字滤波器在单个转换周期内实现稳定
- 8ppm INL，无漏失码
- 4ppm 全标度误差
- 0.5ppm 偏移
- 1.2ppm 噪声
- 针对基准和接地检测的零标度和全标度设定
- 内部振荡器 – 无需外部组件
- 110dB 最小值、50Hz / 60Hz 陷波滤波器
- 基准输入电压：0.1V 至VCC
- 非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
- 引脚与 LTC2401 / LTC2402 相兼容
产品详情
LTC®2421 / LTC2422 是具集成化振荡器、8ppm INL 和 1.2ppm RMS 噪声的单通道和两通道 2.7V 至5.5V 微功率 20 位模数转换器。这些超小型器件采用增量-累加技术和一种可在单周期内实现稳定的新型数字滤波器架构。这可消除传统 ∆Σ 转换器中常见的延迟，并简化了多路复用应用。可通过单个引脚对 LTC2421 / LTC2422 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 120Hz 抑制频率通过一个外部振荡器来驱动 LTC2421 / LTC2422。内部振荡器无需外部频率设定组件。
这两款转换器接受一个介于 0.1V 至 VCC 之间的外部基准电压。凭借 –12.5% VREF 至 112.5% VREF(VREF= FSSET – ZSSET) 的扩展输入转换范围，LTC2421 / LTC2422 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。

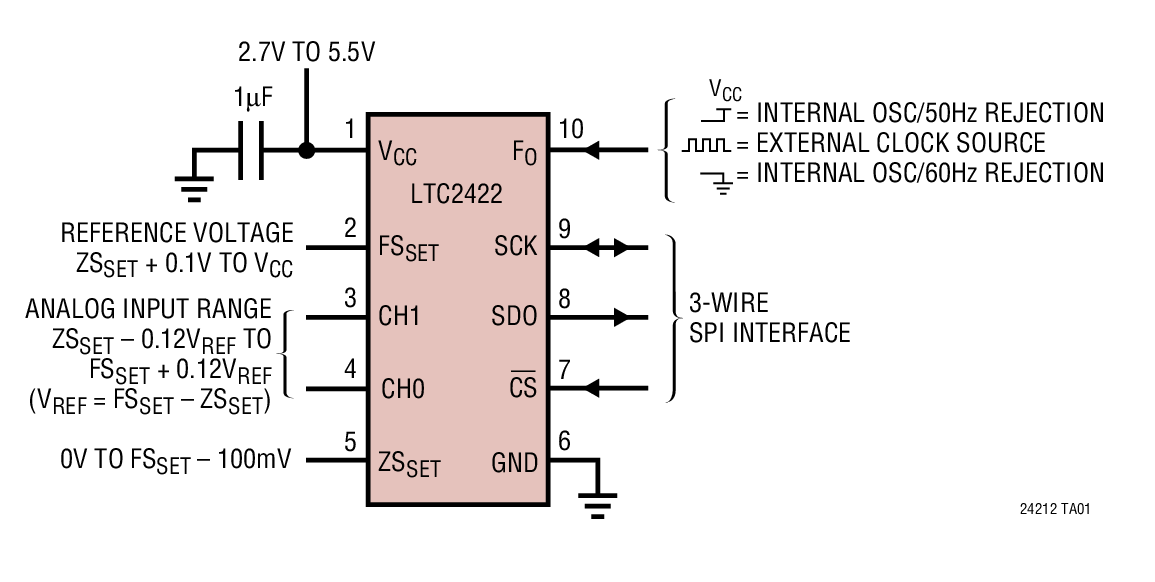

LTC2421 / LTC2422 通过一个与 SPI 和MICROWIRE™协议相兼容的二线式或三线式数字接口进行通信。
应用
- 衡器

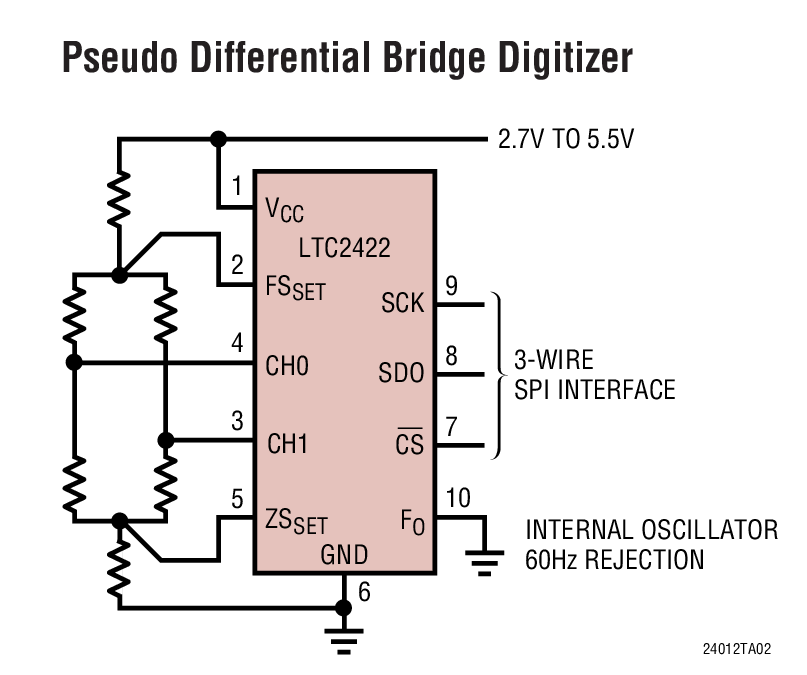

- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC2421 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

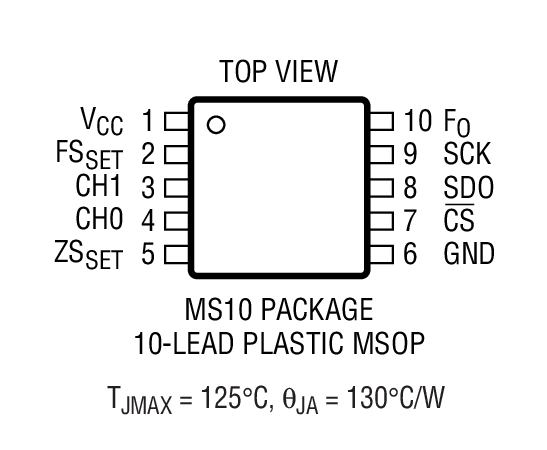

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
