特性
- 同时 50Hz/60Hz 抑制 (87dB 最小值)
- 差分输入和具 GND 至 VCC 共模范围的差分基准
- 2ppm INL 和无漏失码 (在 24 位)
- 0.1ppm 偏移和 2.5ppm 全标度误差
- 0.16ppm 噪声
- 无延迟：数字滤波器可在单个周期内实现稳定
- 内部振荡器 – 无需外部组件
- 采用窄体 SSOP-16 封装 (SO-8 封装占板面积) 的 24 位 ADC
- 2.7V 至 5.5V 单工作电源
- 低电源电流 (200μA) 和自动停机
- 引脚可与 LTC2410 兼容
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®2413 是一款具集成型振荡器、2ppm INL 和 0.16ppm RMS 噪声的 2.7V 至5.5V 同时 50Hz/60Hz 抑制、微功率、24 位差分 ΔΣ 模数转换器。其采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2413 进行配置以在 49Hz 至 61.2Hz 范围内 (50Hz 和 60Hz ±2% 同时) 提供优于 87dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2413。内部振荡器无需外部频率设定组件。
该转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2413 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。
LTC2413 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。
Applications
- 直接传感器数字转换器
- 衡器
- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
- 6 位数字电压表 (DVM)
- 面向国际市场的产品
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2413
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
技术文章
-
全部
-
英文
数据手册
1
可靠性数据
1
32.58 K
用户手册
1
156.00K
技术文章
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2413CGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC2413CGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC2413IGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC2413IGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
- LTC2413CGN#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2413CGN#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2413IGN#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2413IGN#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC2413CGN#PBF
量产
LTC2413CGN#TRPBF
量产
LTC2413IGN#PBF
量产
LTC2413IGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC2413CGN#PBF
量产
LTC2413CGN#TRPBF
量产
LTC2413IGN#PBF
量产
LTC2413IGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC2413CGN#PBF
量产
LTC2413CGN#TRPBF
量产
LTC2413IGN#PBF
量产
LTC2413IGN#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC2413CGN#PBF
量产
LTC2413CGN#TRPBF
量产
LTC2413IGN#PBF
量产
LTC2413IGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC2413CGN#PBF
量产
LTC2413CGN#TRPBF
量产
LTC2413IGN#PBF
量产
LTC2413IGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC2413CGN#PBF
量产
LTC2413CGN#TRPBF
量产
LTC2413IGN#PBF
量产
LTC2413IGN#TRPBF
量产
评估套件 1

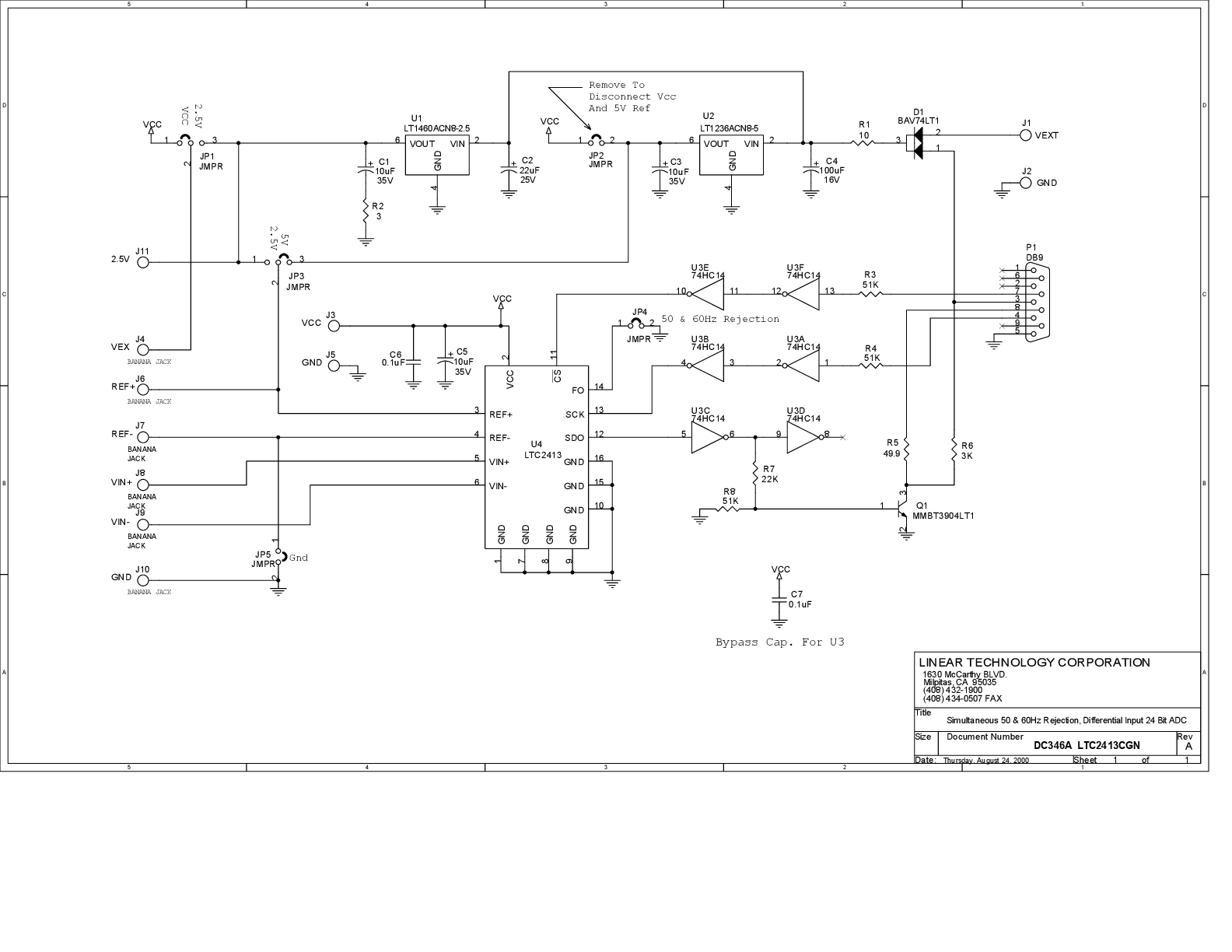

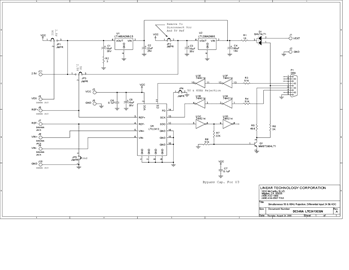

DC346A
LTC2413CGN | 同步50和60Hz抑制差分输入24位ADC（带软盘，需要Win95/98）
产品详情
DC346A：LTC2413集成同步50Hz/60Hz抑制ADC的24位无延迟Σ-△ ADC演示板。
资料
工具及仿真模型 1
Linduino 3
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
Linduino
