概览

优势和特点

  • 保证 24 位,无漏失码
  • ±0.5ppm INL (典型值)
  • 具实时平均功能的集成型数字滤波器
  • 低功率:28mW (在 2Msps)
  • 在 1.5Msps 时的 100dB SNR (典型值)
  • 在 30.5sps 时的 145dB 动态范围 (典型值)
  • 在 fIN = 2kHz 时的 –117dB THD (典型值)
  • 50Hz/60Hz 抑制
  • 数字增益压缩 (DGC)
  • 保证工作至 85ºC
  • 单 2.5V 电源
  • 全差分输入范围高达 ±5V
  • 具菊链模式的 1.8V 至 5V SPI 兼容型串行 I/O
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

产品详情

LTC®2380-24 是一款低噪声、低功率、高速 24 位逐次逼近型寄存器 (SAR) ADC,其具有一个集成型数字平均滤波器。LTC2380-24 采用一个 2.5V 工作电源,具有一个 ±VREF 全差分输入范围,且 VREF 的变化范围从 2.5V 至 5.1V。LTC2380-24 仅消耗 28mW 功率,并实现了 ±3.5ppm INL (最大值) 和无漏失码 (在 24 位)。

LTC2380-24 具有一个易用的集成型数字平均滤波器,该滤波器能够对 1 至 65536 个转换结果进行实时平均,并显著地把动态范围从 101dB (在 1.5Msps) 改善至 145dB (在 30.5sps)。不需要单独的编程接口或配置寄存器。

高速 SPI 兼容型串行接口支持 1.8V、2.5V、3.3V 和 5V 逻辑,同时还拥有一种菊链模式。LTC2380-24 在转换操作之间自动断电,从而减少了较低采样速率条件下的功率耗散。



应用

  • 地震学
  • 能源勘探
  • 医疗成像
  • 高速数据采集
  • 工业过程控制
  • ATE (自动测试设备)

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

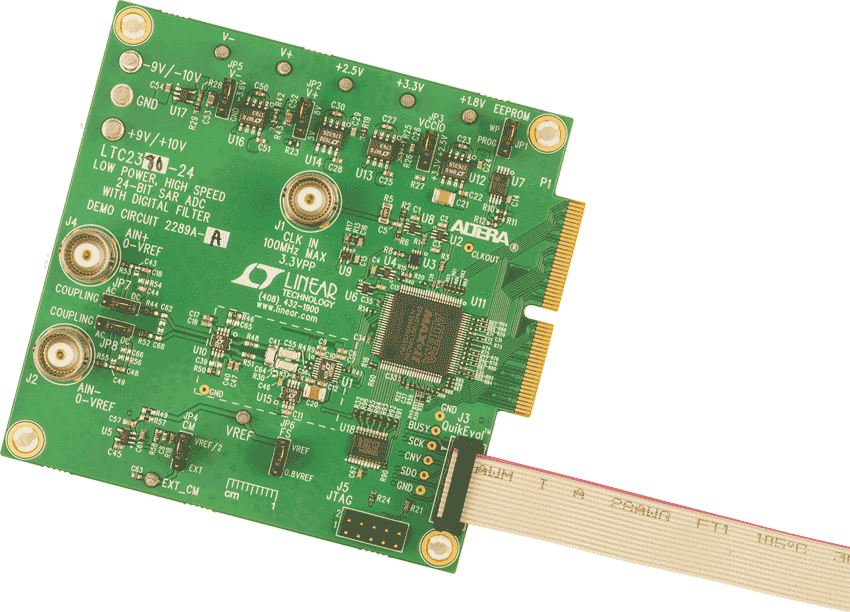

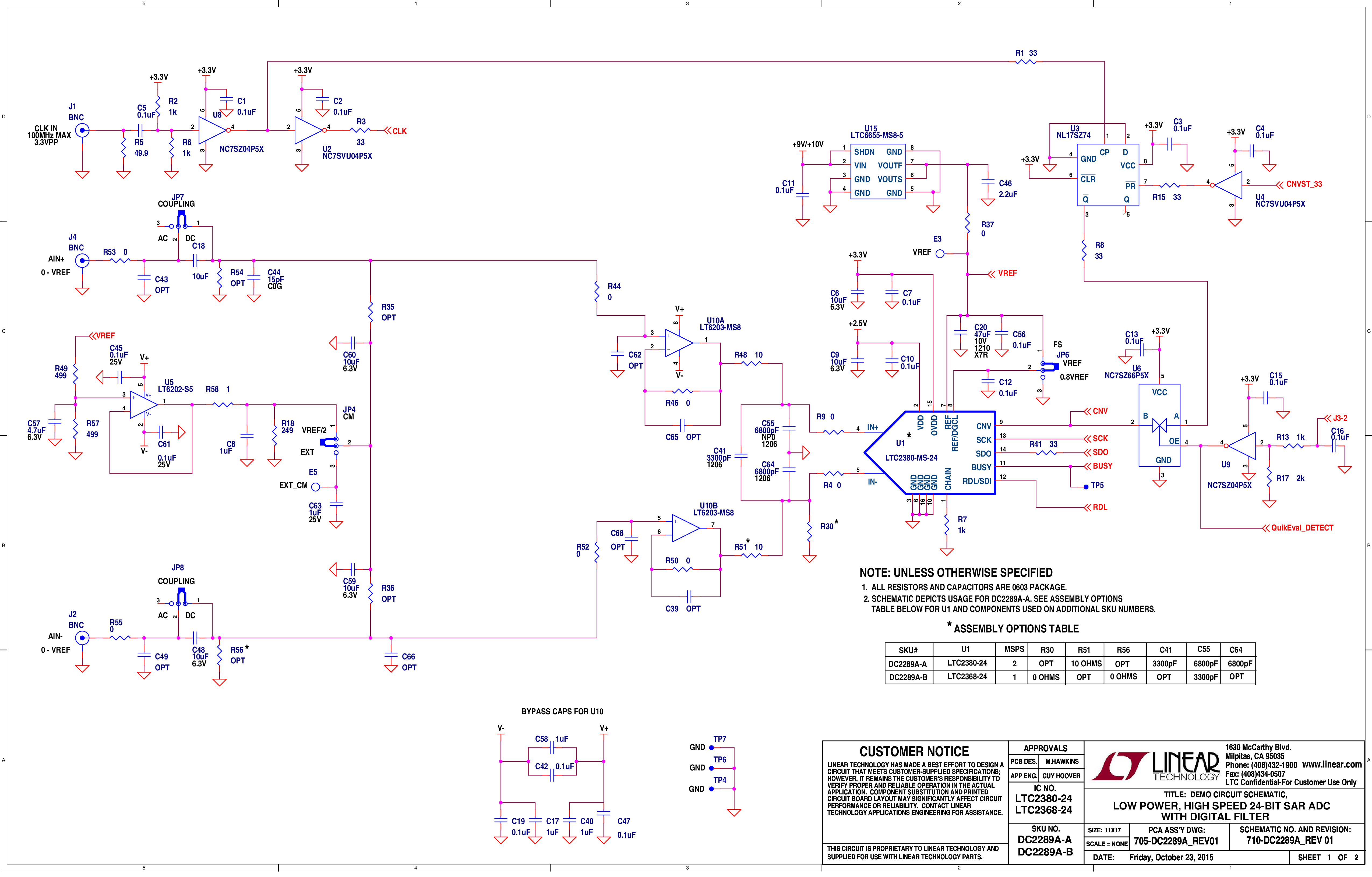

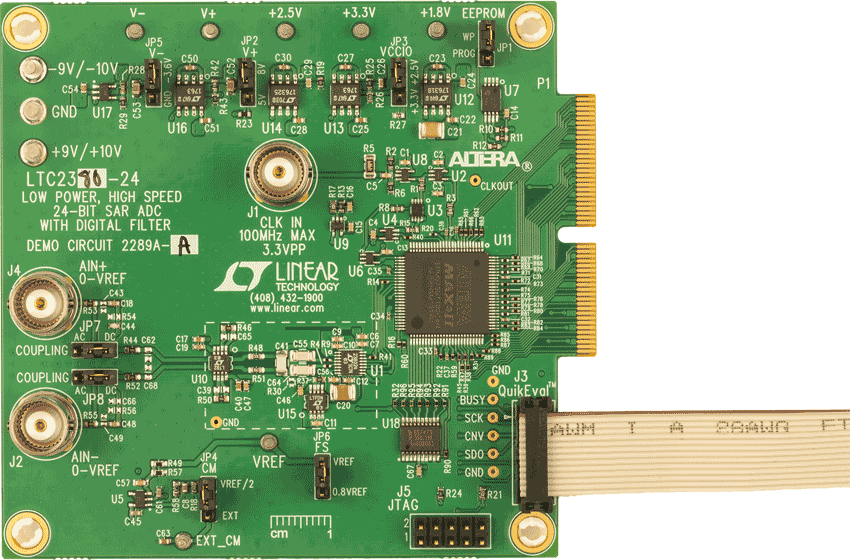

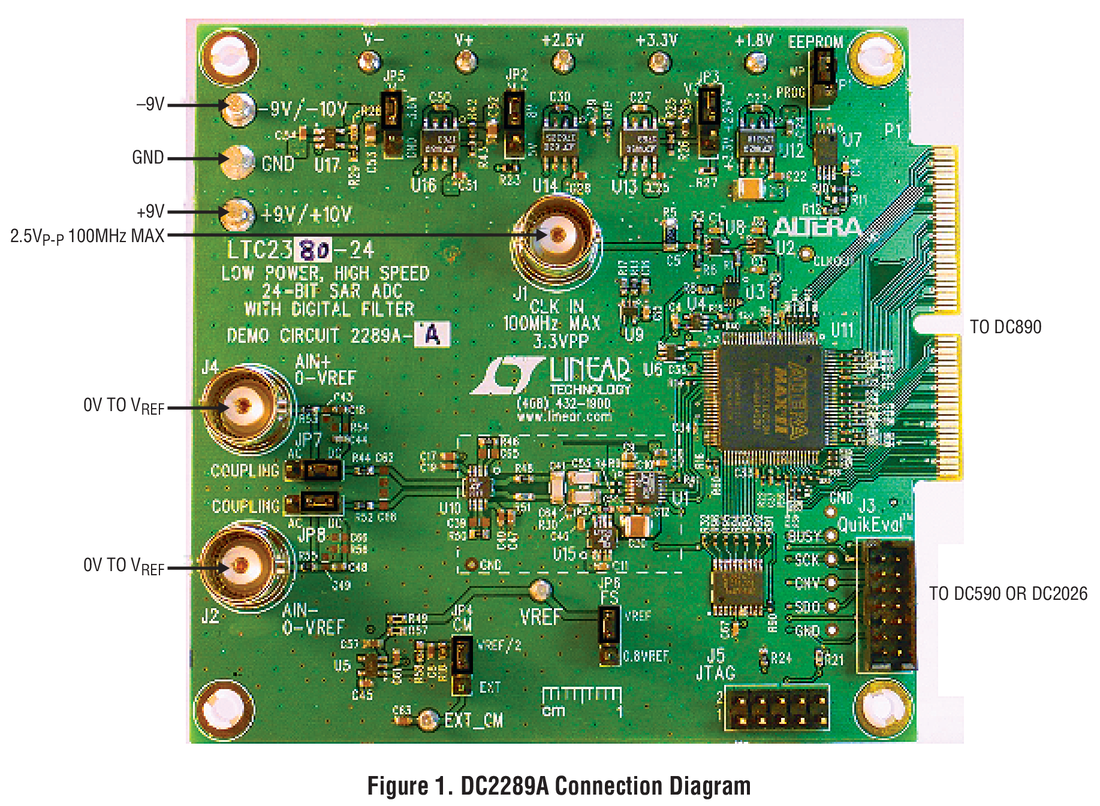

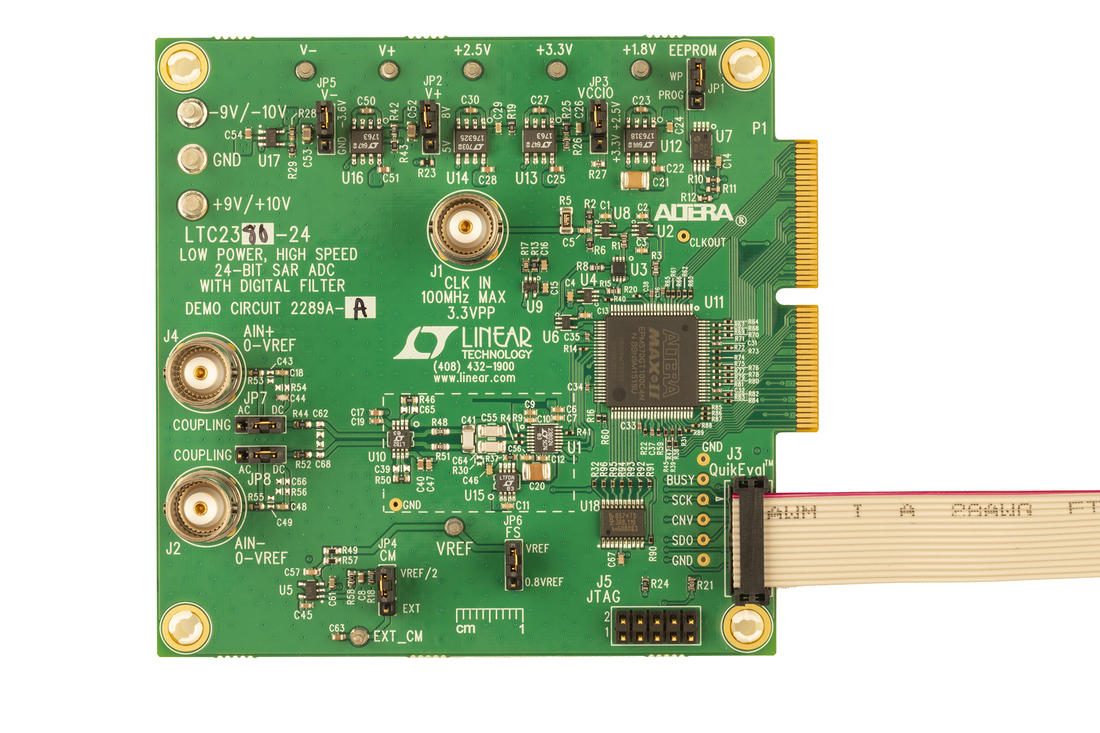

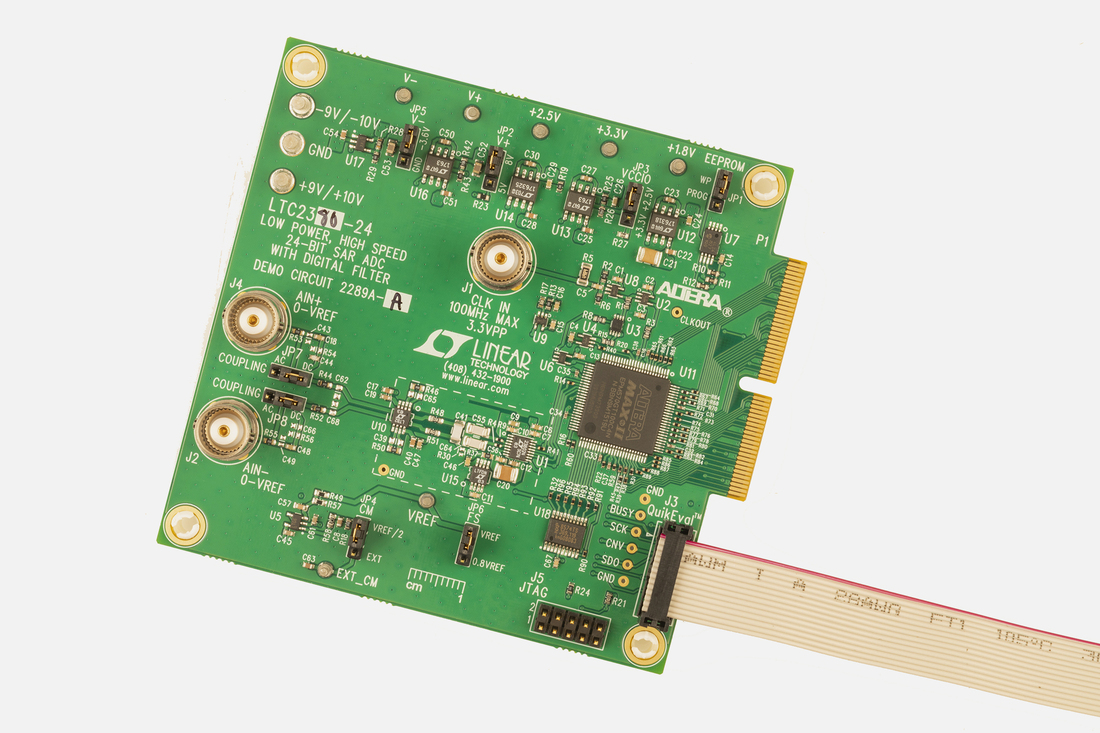

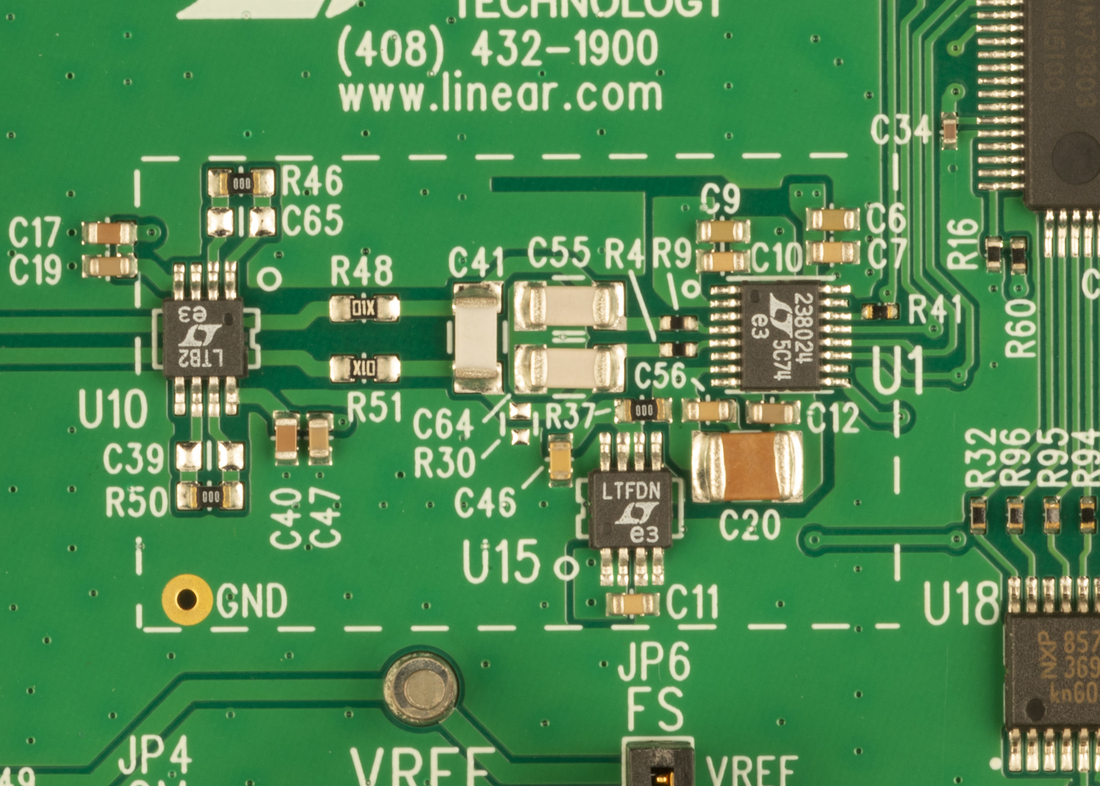

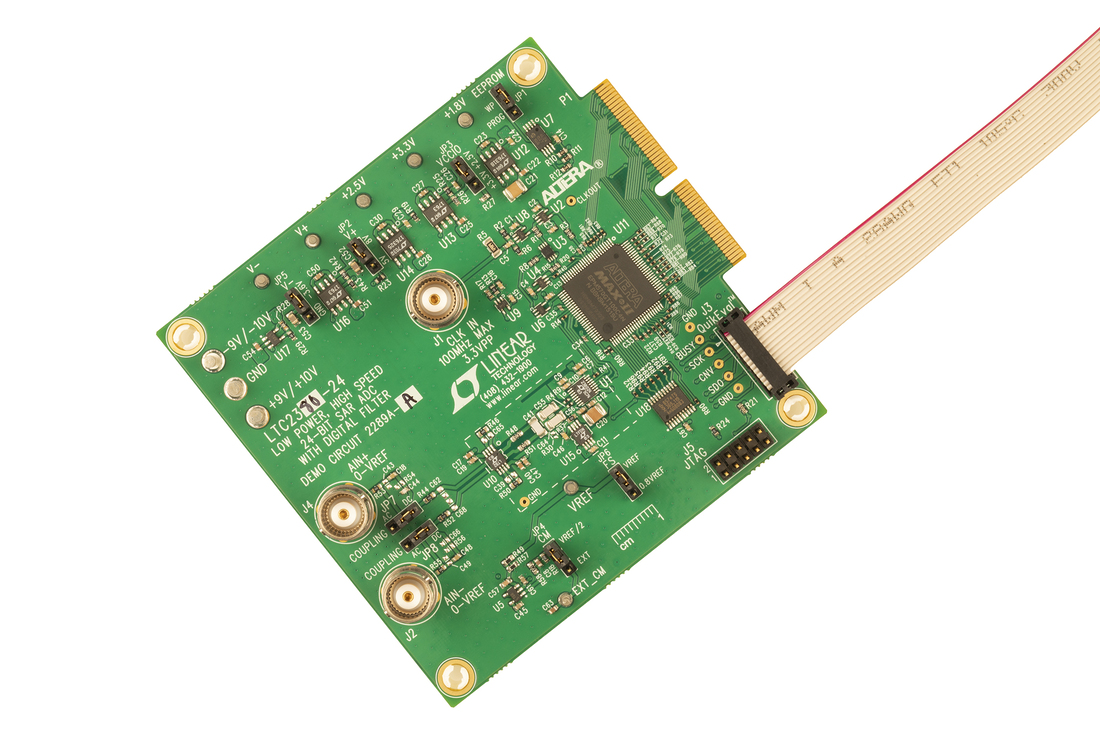

评估套件 (1)

软件代码及系统需求

评估软件

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

工具及仿真模型

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino

Linduino

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用,可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题,并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

Precision ADC Driver Tool

配套产品推荐

LTC2380-24 配套产品

推荐 µModule Isolator

推荐 ADC Drivers

推荐 使用的外部基准电压源
