LTC2377-20

量产

具 0.5ppm INL 的 20 位、500ksps、低功率 SAR ADC

产品模型: 8

Viewing:

概述

500ksps 吞吐速率
±0.5ppm INL (典型值)
保证 20 位，无漏失码
低功率：10.5mW (在 500ksps)、10.5μW (在 500sps)
在 f_IN = 2kHz 时 SNR 的典型值为 104dB
在 f_IN = 2kHz 时 THD 的典型值为 –125dB
数字增益压缩 (DGC)
保证运作至 85°C
2.5V 电源
全差分输入范围：±V_REF
V_REF 输入范围：2.5V 至 5.1V
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟
16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC^®2377-20 是一款低噪声、低功率、高速 20 位逐次逼近型寄存器 (SAR) ADC。LTC2377-20 采用单 2.5V 工作电源，具有一个 ±V_REF 的全差分输入范围 (V_REF的变化范围从 2.5V 至 5.1V)。LTC2377-20 仅消耗 10.5mW 功率，并实现了 ±2ppm INL (最大值)、无漏失码 (在 20 位) 和 104dB SNR。

LTC2377-20 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2377-20 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2377-20 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2377-20 提供了一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • V_REF，以及将全标度代码从 V_REF变换至 0.9 • V_REF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这就为从单 5.5V 电源给驱动放大器供电提供了足够的空间。

Applications

医疗成像
高速数据采集
便携式或紧凑型仪表
工业过程控制
低功率电池供电型仪表
ATE

产品模型: 8

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2377CDE-20#PBF	16-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2377CDE-20#TRPBF	16-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2377CMS-20#PBF	16-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2377CMS-20#TRPBF	16-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2377IDE-20#PBF	16-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2377IDE-20#TRPBF	16-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2377IMS-20#PBF	16-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2377IMS-20#TRPBF	16-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report
LTC2377CMS-20#PBF	量产
LTC2377CMS-20#TRPBF	量产
LTC2377IMS-20#PBF	量产
LTC2377IMS-20#TRPBF	量产

这是最新版本的数据手册

软件资源

Evaluation Software 1

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
差分放大器 1
LTC6362	最后购买期限	精准、低功率轨至轨输入 / 输出差分运算放大器 / SAR ADC 驱动器
基准电压源 1
LTC6655	量产	0.25ppm 噪声、低漂移、精准基准系列
接口收发器和隔离器 1
LTM2893	量产	100MHz 隔离型 ADC 串行接口
匹配电阻与晶体管 1
LT5400	推荐用于新设计	四个匹配的电阻器

运算放大器 1
LT6203	量产	轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 双路运算放大器

工具及仿真模型

Linduino 4

IBIS 模型 1

LTC2380 IBIS Model

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

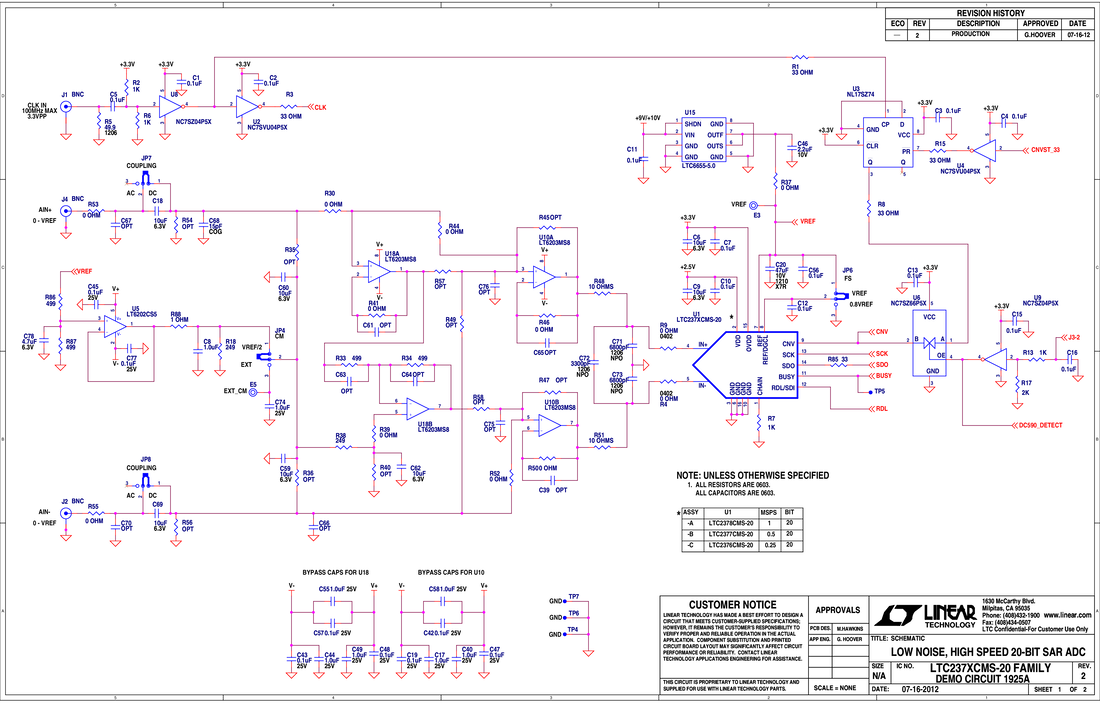

LTC2377-20 Demo Board | 20-Bit, 500ksps, SAR ADC with 104dB SNR. Requires DC2026

立即购买更多内容

产品详情

The LTC2378-20, LTC2377-20 and LTC2376-20 are 20‑bit, low power, low noise SAR ADCs with serial outputs that operate from a single 2.5V supply. The demo manual refers to the LTC2378-20 but applies to all parts in the family, the only difference being the maximum sample rate. The LTC2378-20 supports a ±5V fully differential input range with a 104dB SNR, consumes only 21mW and achieves ±2ppm INL max with no missing codes at 20 bits. The DC1925A demonstrates the DC and AC performance of the LTC2378-20 in conjunction with the DC590 QuikEval^™ and DC890 PScope^™ data collection boards. Use the DC590 to demonstrate DC performance such as peak-to-peak noise and DC linearity.
