特性
- 3.5Msps 转换速率
- 74.2dB SINAD (在 14 位)，71.1dB SINAD (在 12 位)
- 低功耗：18mW
- 3.3V 单电源操作
- 2.5V 内部带隙基准可被取代
- 三线式 SPI 兼容型串行接口
- 睡眠 (13μW) 停机模式
- 打盹 (4mW) 停机模式
- 80dB 共模抑制
- 0V 至 2.5V 单极输入范围
- 纤巧型 10 引脚 MSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®2355-12 / LTC2355-14 是采用差分输入的 12 位 / 14 位、3.5Msps 串行 ADC。这些器件仅从单 3.3V 电源吸收 5.5mA 电流，并采用纤巧型 10 引脚 MSOP 封装。一种睡眠停机功能电路能够进一步将功耗降低至 13μW。速度、低功率与纤巧型封装的组合使 LTC2355-12 / LTC2355-14 成为高速、便携式应用的合适之选。
80dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。
这些器件可对 0V 至 2.5V 单极输入进行差分转换。AIN+ 和 AIN— 的绝对电压摆幅从地电位扩展至电源电压。
串行接口在一个 CONV 上升沿之后的 16 个时钟周期中发送转换结果，以获得与标准串行接口的兼容性。如果在位于转换操作其间的数据流之后提供两个额外的时钟周期以用作采集时间，则在使用一个 63MHz 时钟的情况下能够实现 3.5Msps 的全采样速率。
Applications
- 通信
- 数据采集系统
- 不间断电源
- 多相电动机控制
- 多工数据采集
- RFID
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2355-12
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
794.00K
可靠性数据
1
53.86 K
技术文章
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2355CMSE-12#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC2355CMSE-12#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC2355IMSE-12#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC2355IMSE-12#TRPBF |
10-Lead MSOP w/ EP
|
|
- LTC2355CMSE-12#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2355CMSE-12#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2355IMSE-12#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2355IMSE-12#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2355CMSE-12#PBF
量产
LTC2355CMSE-12#TRPBF
量产
LTC2355IMSE-12#PBF
量产
LTC2355IMSE-12#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2355CMSE-12#PBF
量产
LTC2355CMSE-12#TRPBF
量产
LTC2355IMSE-12#PBF
量产
LTC2355IMSE-12#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2355CMSE-12#PBF
量产
LTC2355CMSE-12#TRPBF
量产
LTC2355IMSE-12#PBF
量产
LTC2355IMSE-12#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2355CMSE-12#PBF
量产
LTC2355CMSE-12#TRPBF
量产
LTC2355IMSE-12#PBF
量产
LTC2355IMSE-12#TRPBF
量产
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
I²C 隔离器1 |
||||
|
量产 |
具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器 |
|||
|
单通道模数转换器1 |
||||
|
量产 |
采用 TSOT 封装的 12 位、5Msps、串行采样 ADC |
|||
找不到您所需的软件或驱动?
申请驱动/软件评估套件 1

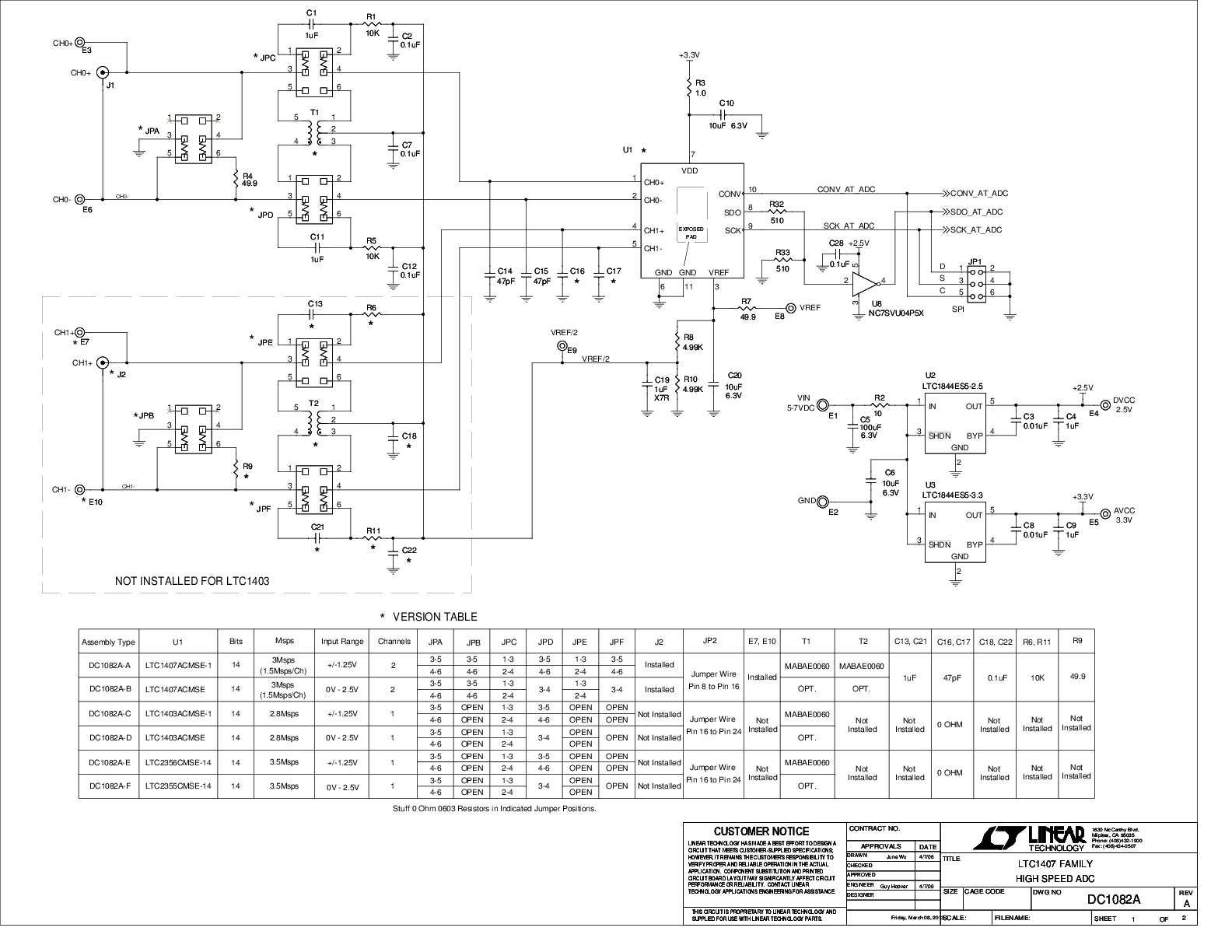

DC1082A-F
LTC2355-14, 14-bit, 1-channel 3.5Msps SAR ADC (Unipolar, requires DC890)
产品详情
DC1082A-F: Demo Board for the LTC2355-14 Serial 14-Bit, 3.5Msps Sampling ADCs with Unipolar Input.
资料
