LTC2358-16
LTC2358-16

具有30VP-P共模范围的缓冲八通道、16位、每通道200ksps差分±10.24V ADC

概览

优势和特点

  • 每通道 200ksps 吞吐速率
  • 8 个同时采样通道

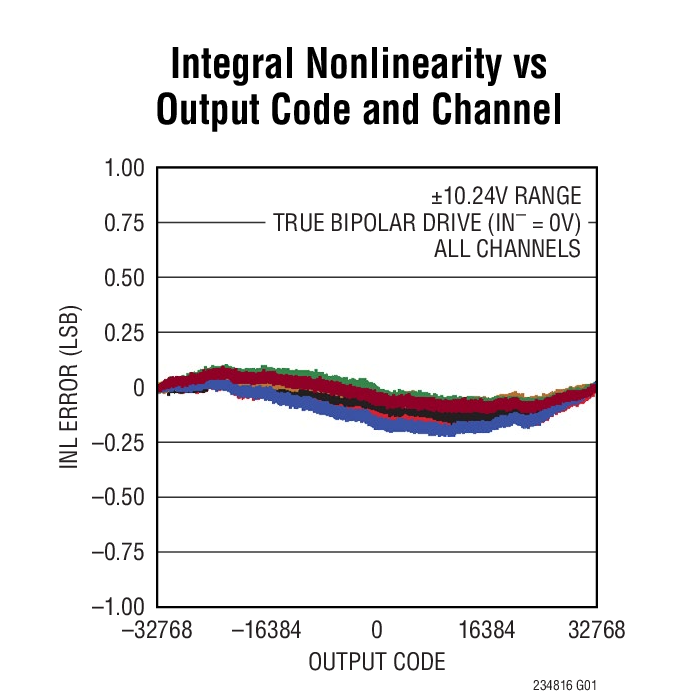

  • ±1LSB INL (最大值)
  • 保证 16 位，无漏失码
  • 差分、宽共模范围输入
  • 每个通道的 SoftSpan 输入范围：
    • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
    • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
  • 94.4dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时 THD 的典型值为 −109dB
  • 在 fIN = 200Hz 时 CMRR 的典型值为 118dB
  • 轨至轨输入过驱动容限
  • 保证运作至 125ºC
  • 集成型基准和缓冲器 (4.096V)
  • 2.5V 至 5V 外部基准输入范围
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 内部转换时钟，无周期延迟
  • 140mW 功率耗散 (典型值)

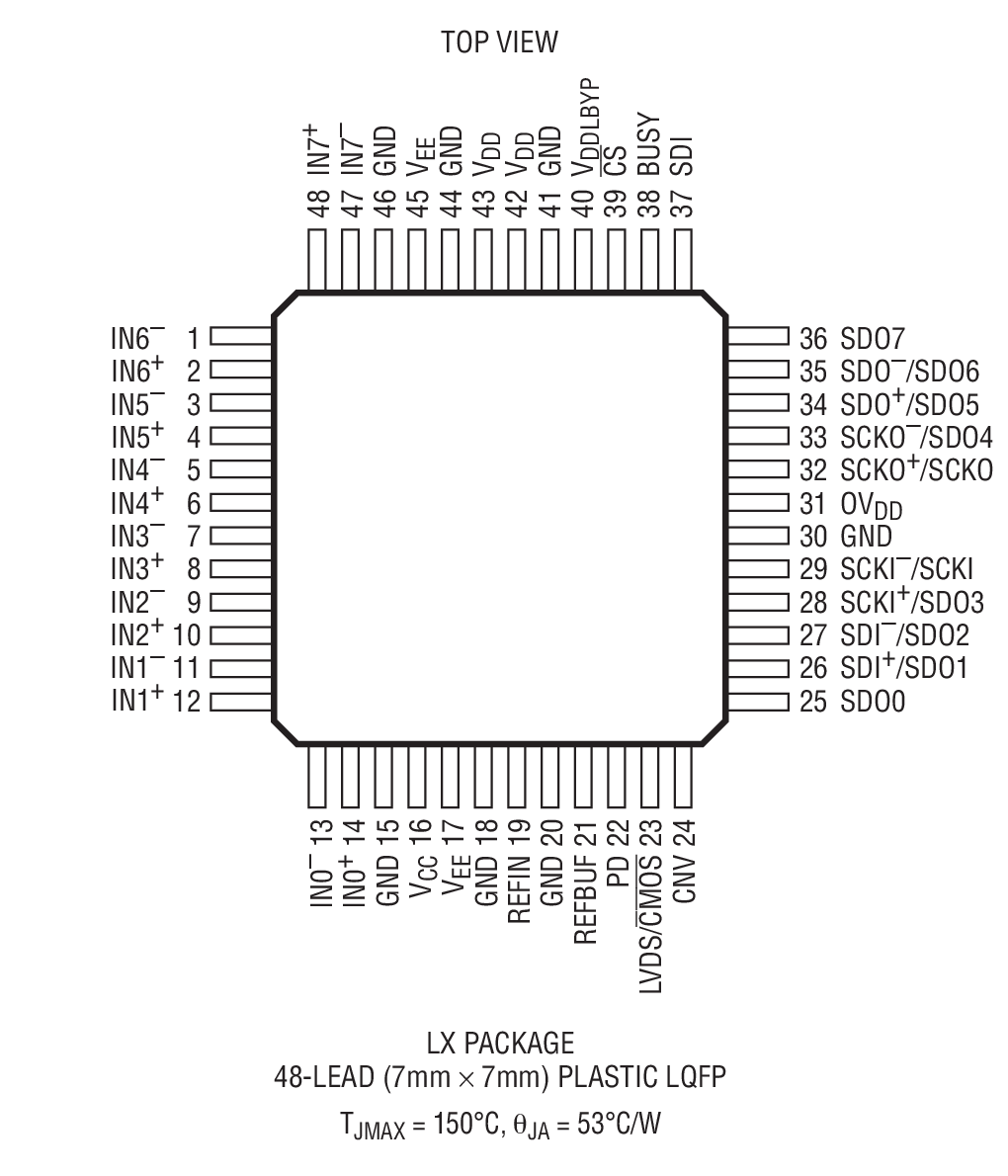

  • 48 引脚 (7mm x 7mm) LQFP 封装

产品详情

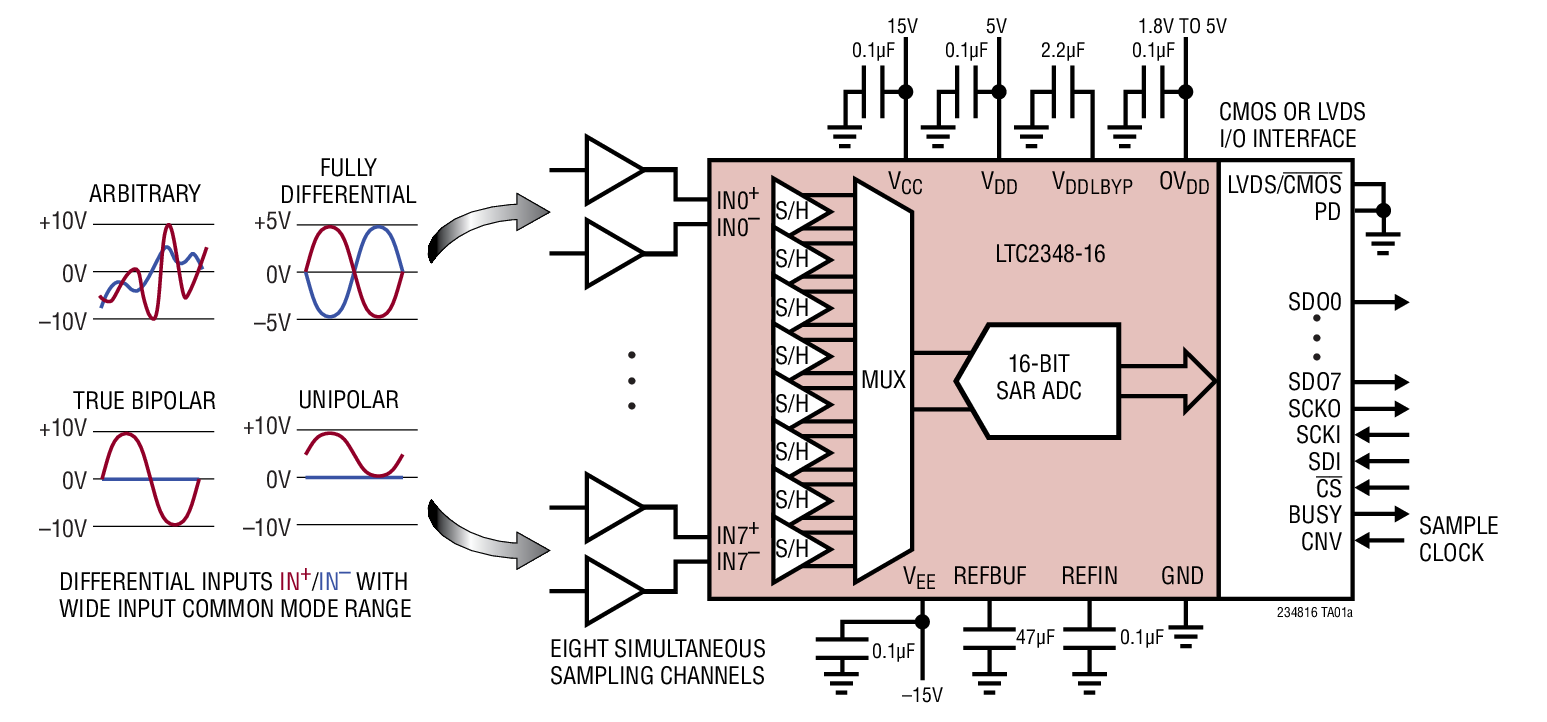

LTC®2348-16 是一款 16 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan™ ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其每个通道可按 “逐转换”的方式独立地进行配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2348-16 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字化处理，从而简化了信号链路设计。这种输入信号完整性，再加上 ±1LSB INL、无漏失码 (在 16 位) 和 94.4dB SNR，使 LTC2348-16 非常适合于许多要求宽动态范围的高电压应用。

LTC2348-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。



应用

  • 可编程逻辑控制器
  • 工业过程控制
  • 电源线监察
  • 测试和测量

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

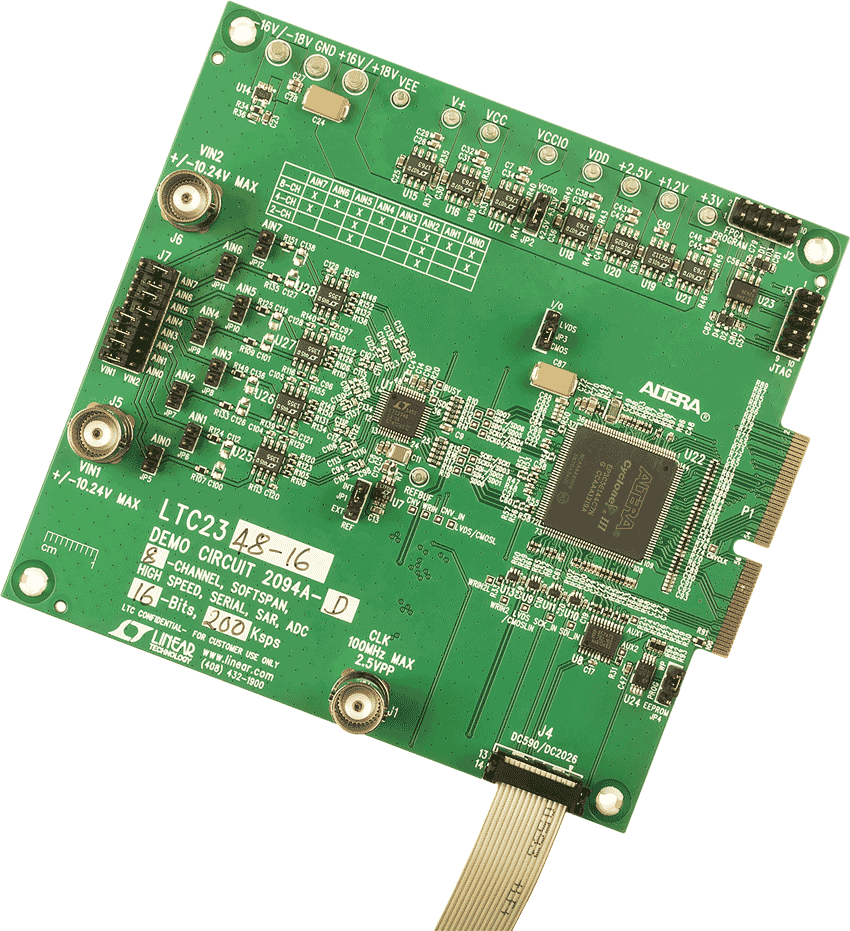

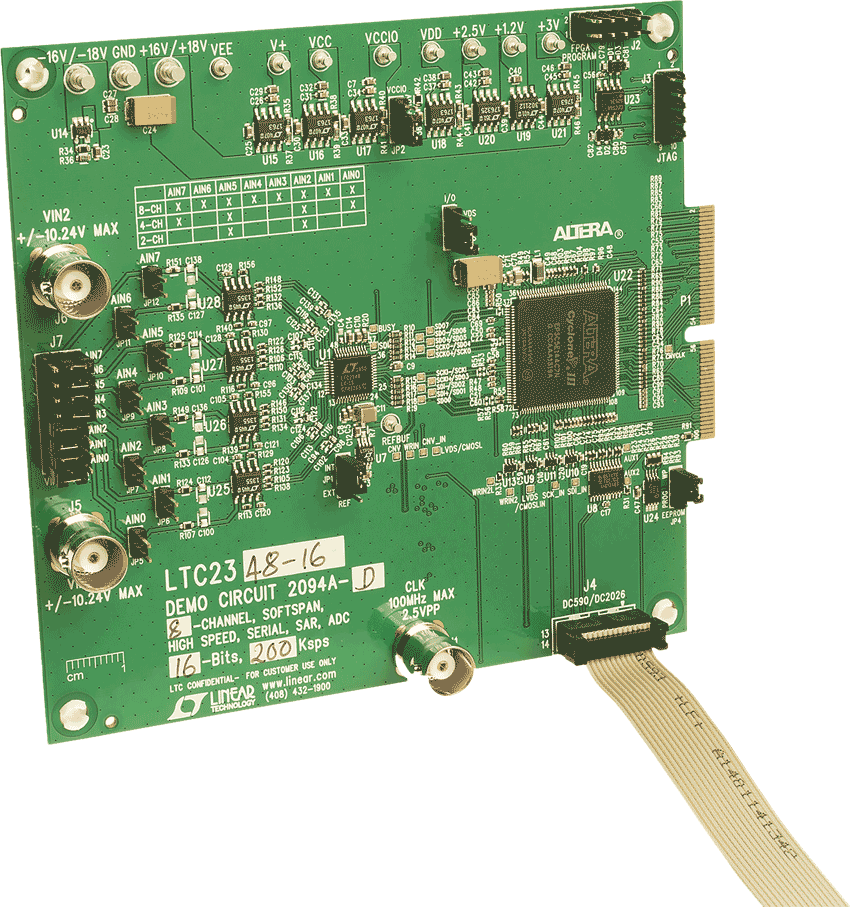

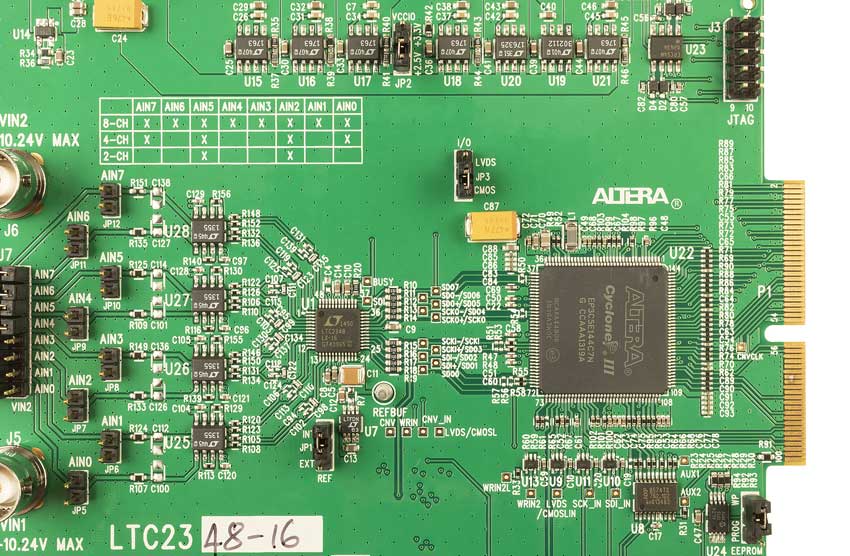

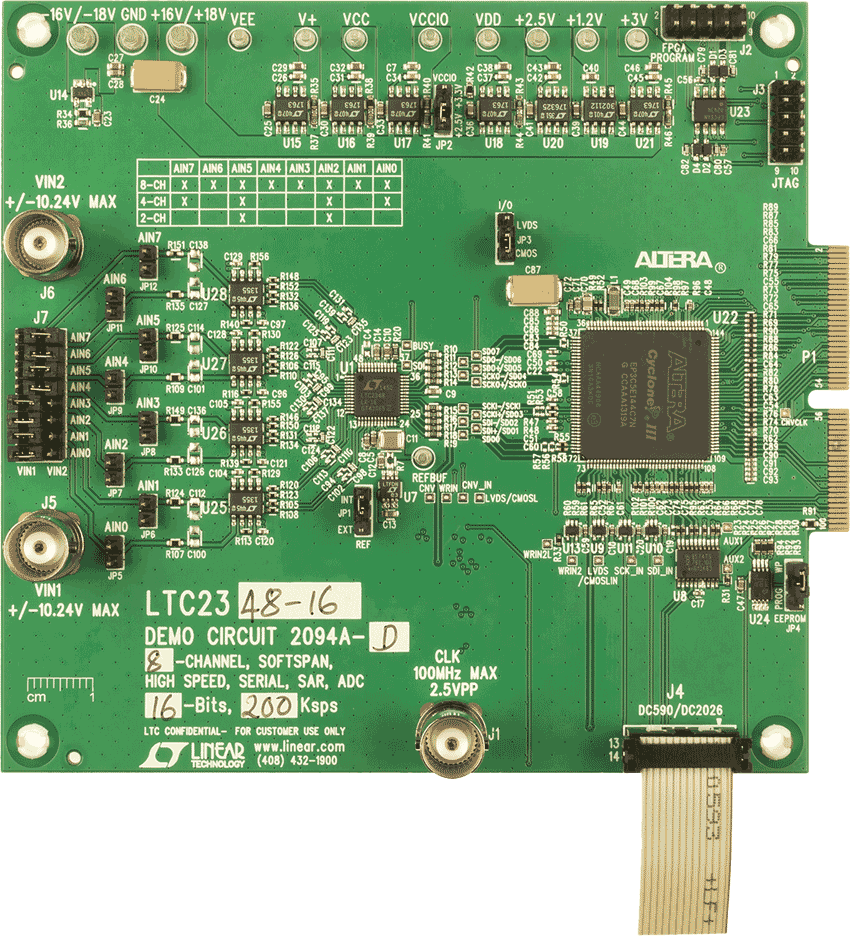

评估套件 (1)

参考资料

  • 查看全部 (10)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (1)
  • 用户手册 (1)
  • 设计笔记 (1)
  • 产品选择卡 (3)

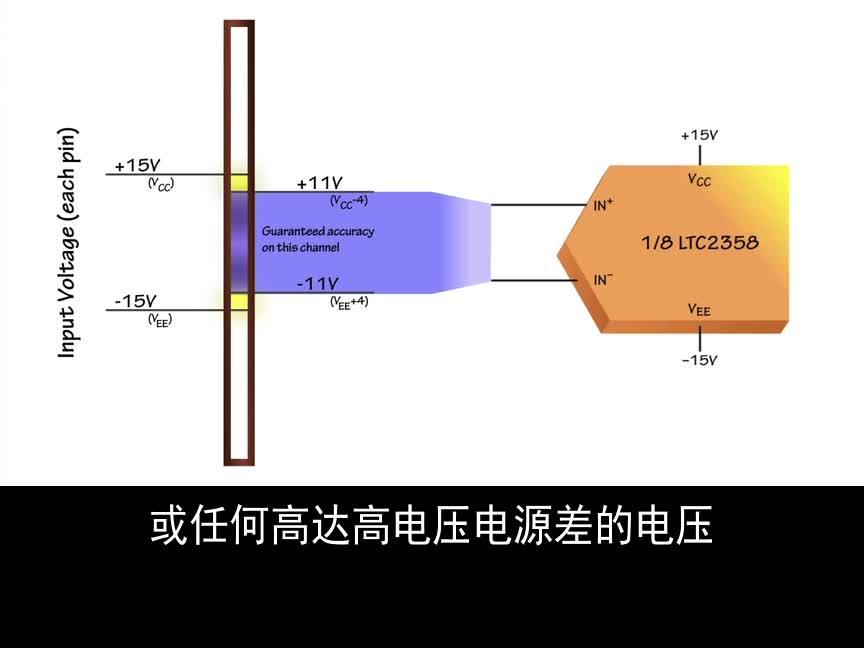

  • 视频 (2)
    • Document Type

    软件代码及系统需求

    评估板代码

    ZIP
    36.00K

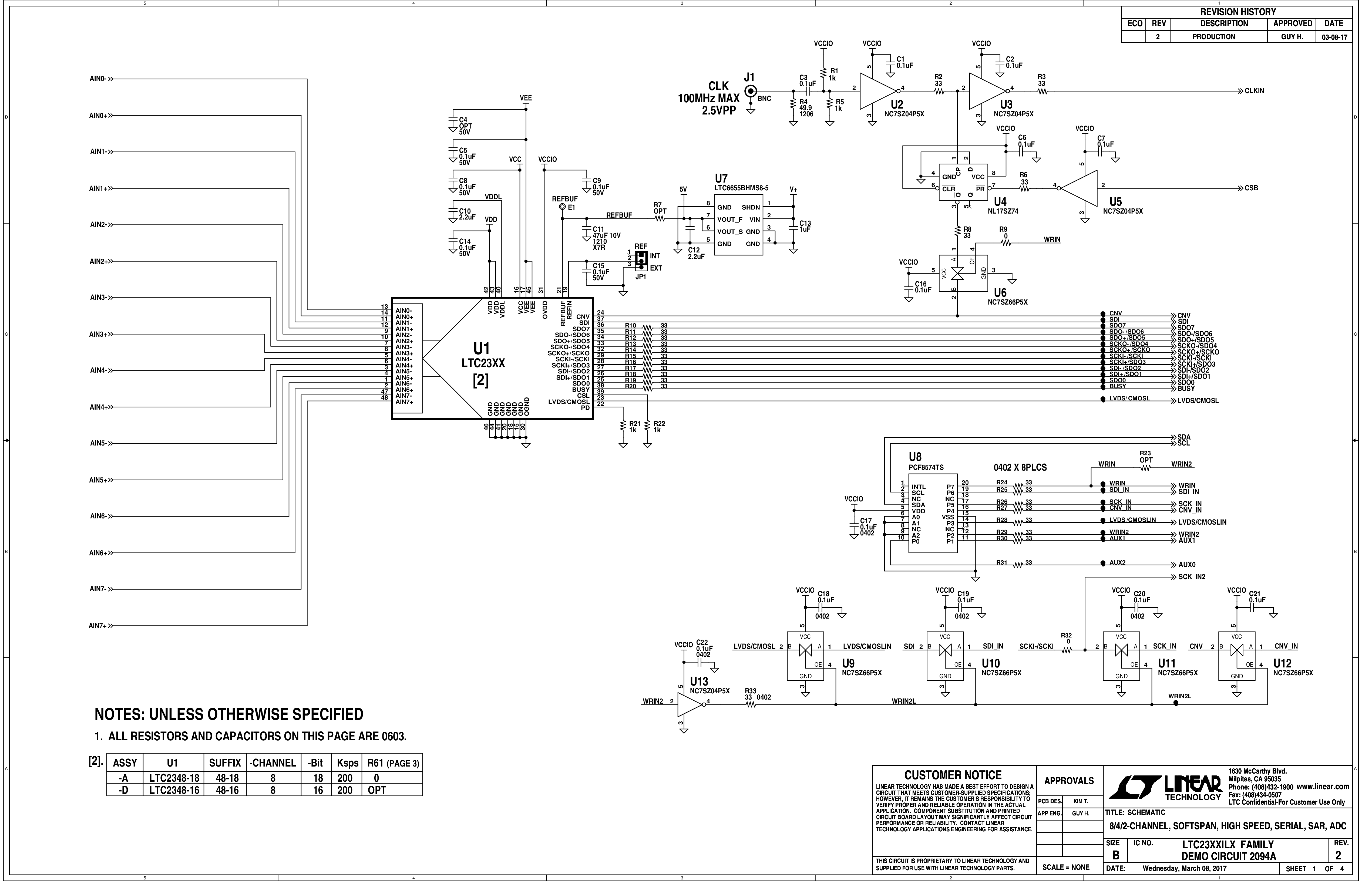

    DC2094A/DC2326A/DC2365A CPLD Source Code

    评估软件

    LinearLab Tools
    A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

    工具及仿真模型

    Linduino

    Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

    GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

    购买Linduino

    Linduino

    代码文件

    LTC2348 Linduino.CPP
    LTC2348 Linduino Header File
    LTC2348 - DC2094A.ino

    IBIS模型

    配套产品推荐

    LTC2348-16 配套产品

    推荐 µModule Isolator

    推荐 ADC Drivers

    推荐 使用的外部基准电压源

    推荐 使用的相关器件
