LTC2344-18

量产

具宽输入共模范围的 4 通道、18 位、每通道 400ksps、差分 SoftSpan ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 每通道400ksps 吞吐速率
  • 4 个同时采样通道
  • ±4LSB INL (最大值，±4.096V 范围)
  • 保证18位，无漏失码
  • 差分、宽共模范围输入
  • 每个通道的 SoftSpan 输入范围：
    • ±4.096V、0V 至 4.096V、±2.048V、0V 至 2.048V
    • ±5V、0V 至 5V、±2.5V、0V 至 2.5V
  • 95dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时的 -114dB THD (典型值)
  • 在 fIN = 200Hz 时的 102dB CMRR (典型值)
  • 轨至轨输入过驱动容限
  • 保证运作至 125°C
  • 集成型基准和缓冲器 (4.096V)
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 内部转换时钟，无周期延迟
  • 81mW 功率耗散 (典型值)
  • 32 引脚 (5mm x 5mm) QFN 封装

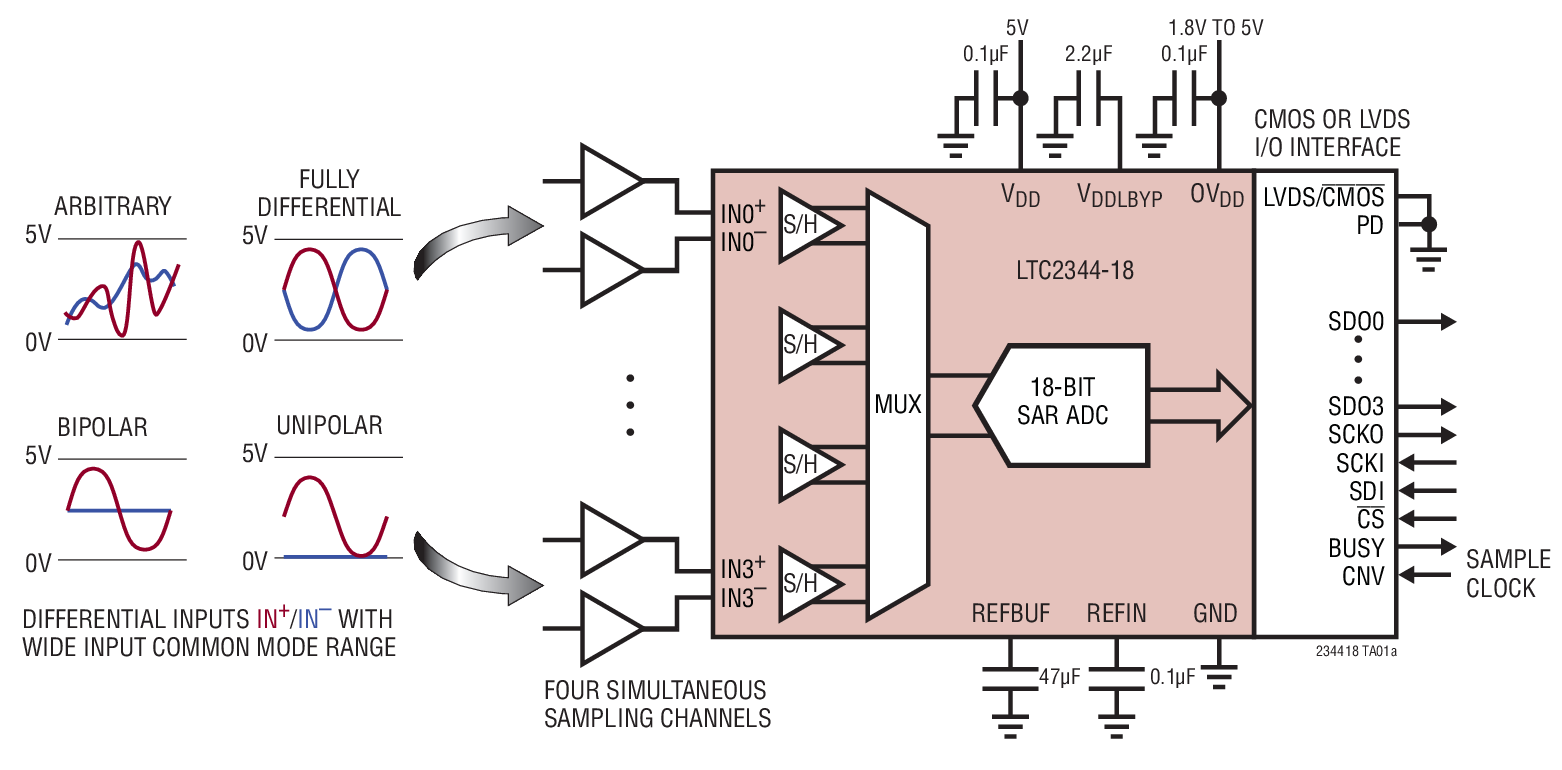

LTC®2344-18 是一款 18 位、低噪声、4 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan™ ADC 采用一个 5V 工作电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置，以接受 ±4.096V、0V 至 4.096V、 ±2.048V、或 0V 至 2.048V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2344-18 模拟输入的宽输入共模范围和 102dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±4LSB INL、无漏失码 (在18位) 和 95dB SNR，使得 LTC2344-18 非常适合于许多要求宽动态范围的应用。

LTC2344-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1 ~ 4 个数据输出线道，因而允许用户优化总线宽度和吞吐量。



Applications

  • 可编程逻辑控制器
  • 工业过程控制
  • 医疗成像
  • 高速数据采集
LTC2344-18
具宽输入共模范围的 4 通道、18 位、每通道 400ksps、差分 SoftSpan ADC

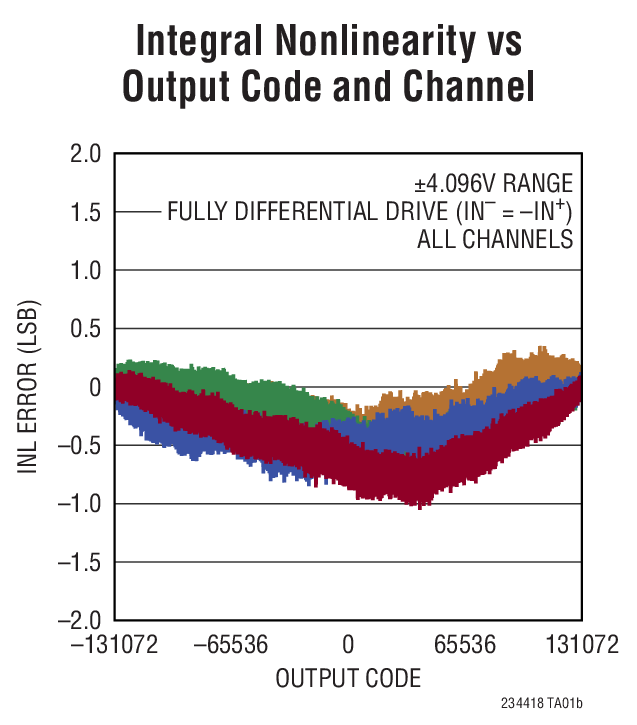

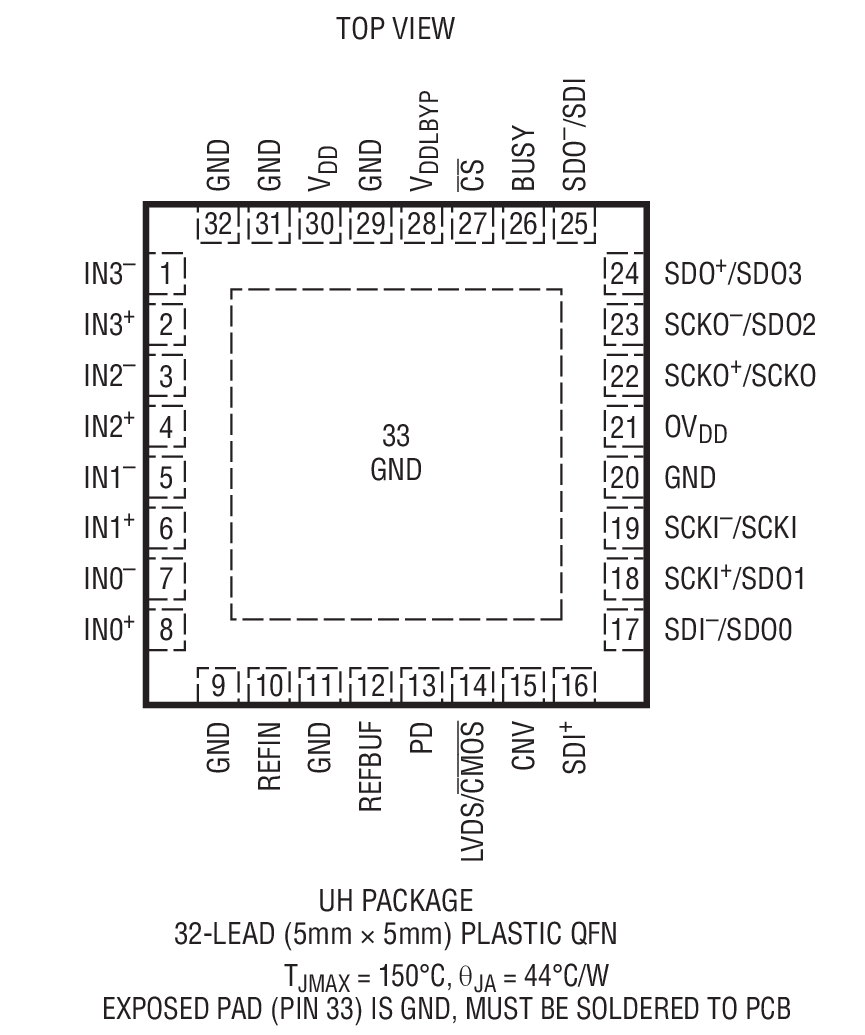

Integral Nonlinearity vs Output Code and Channel LTC2344-18 Package Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

硬件生态系统

部分模型 产品周期 描述
基准电压源 1
LTC6655
量产 0.25ppm 噪声、低漂移、精准基准系列
模数转换器(ADC) 2
LTC2345-18
量产 具宽输入共模范围的 8 通道、18 位、200ksps、差分 SoftSpan ADC
LTC2348-18
量产 具宽输入共模范围的 8 通道、18 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC
运算放大器 1
LTC6252
最后购买期限 单路、720MHz、3.5mA、高效、轨至轨 I/O 运放
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 3

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC2520A-A

LTC2344-18 Demo Board | Quad, 18-Bit, 400ksps Differential ±5V Input SoftSpan ADC with Wide Input Common Mode Range (Requires DC590, DC2026, DC890)

立即购买 更多内容

产品详情

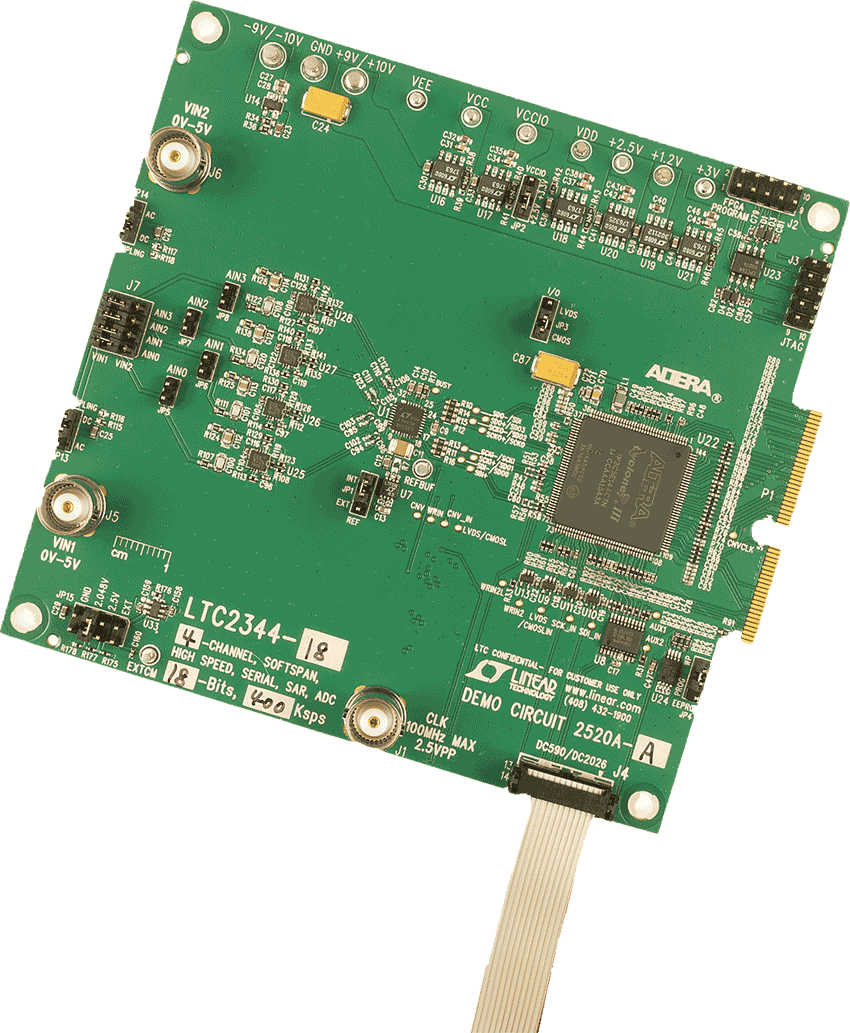

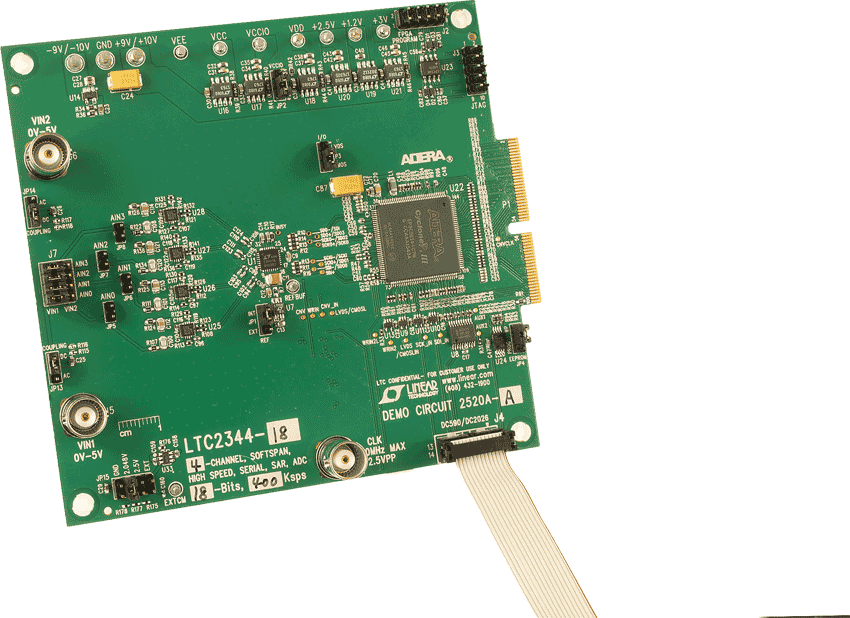

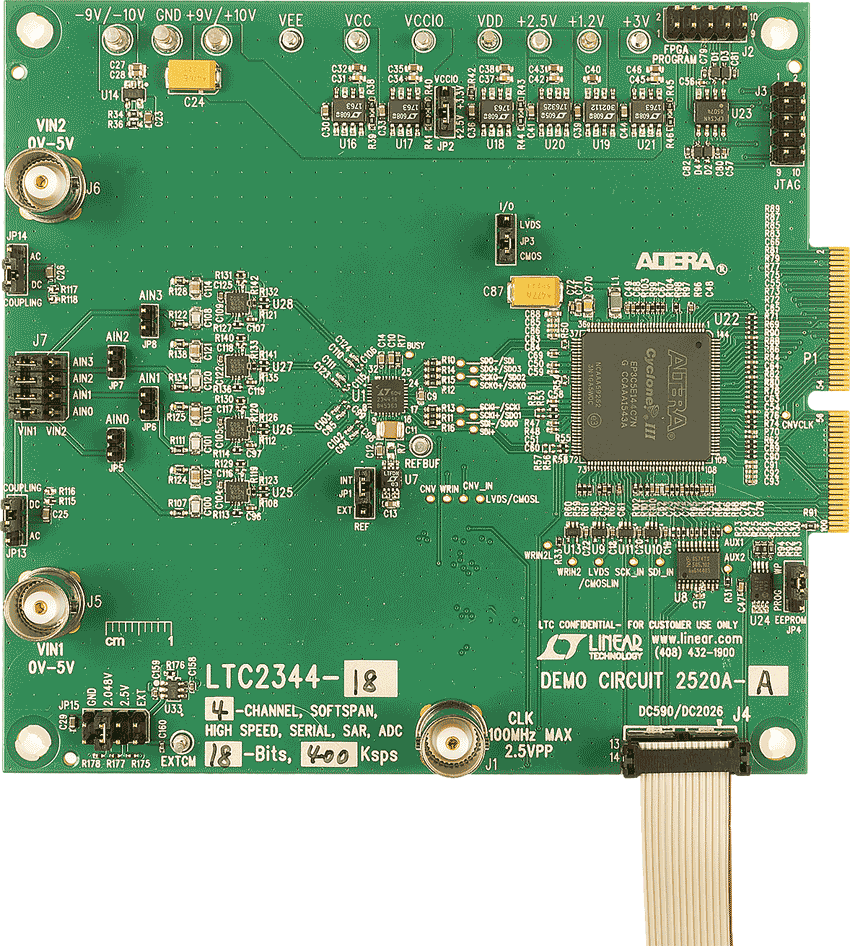

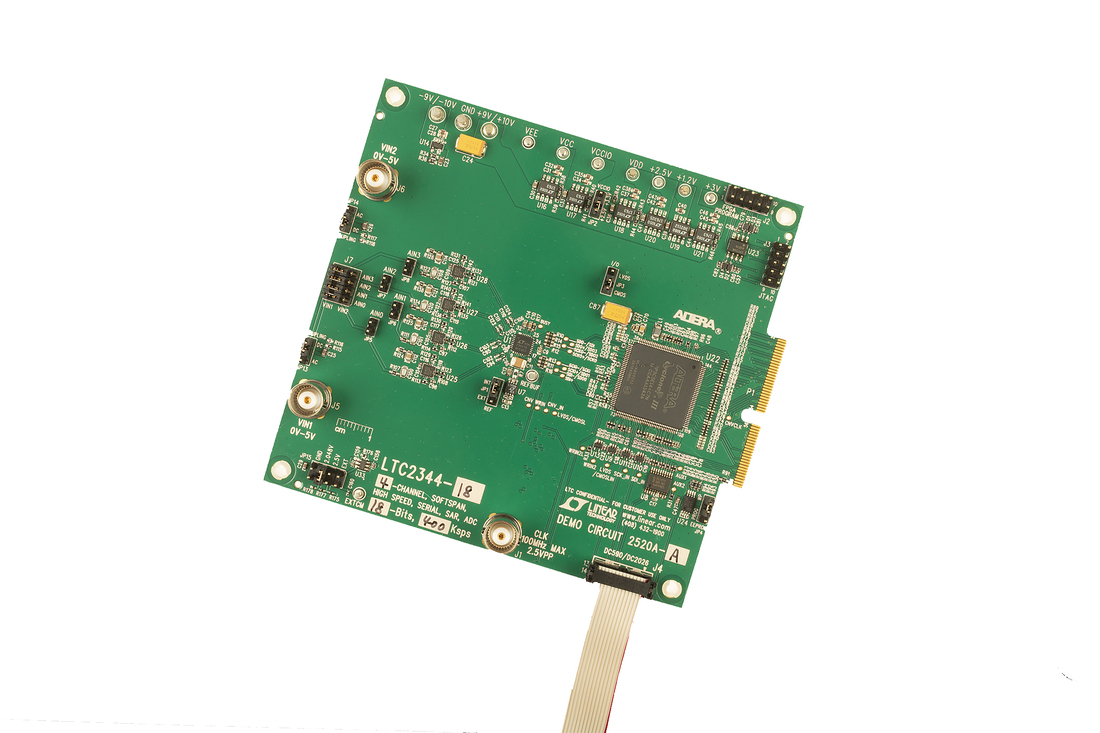

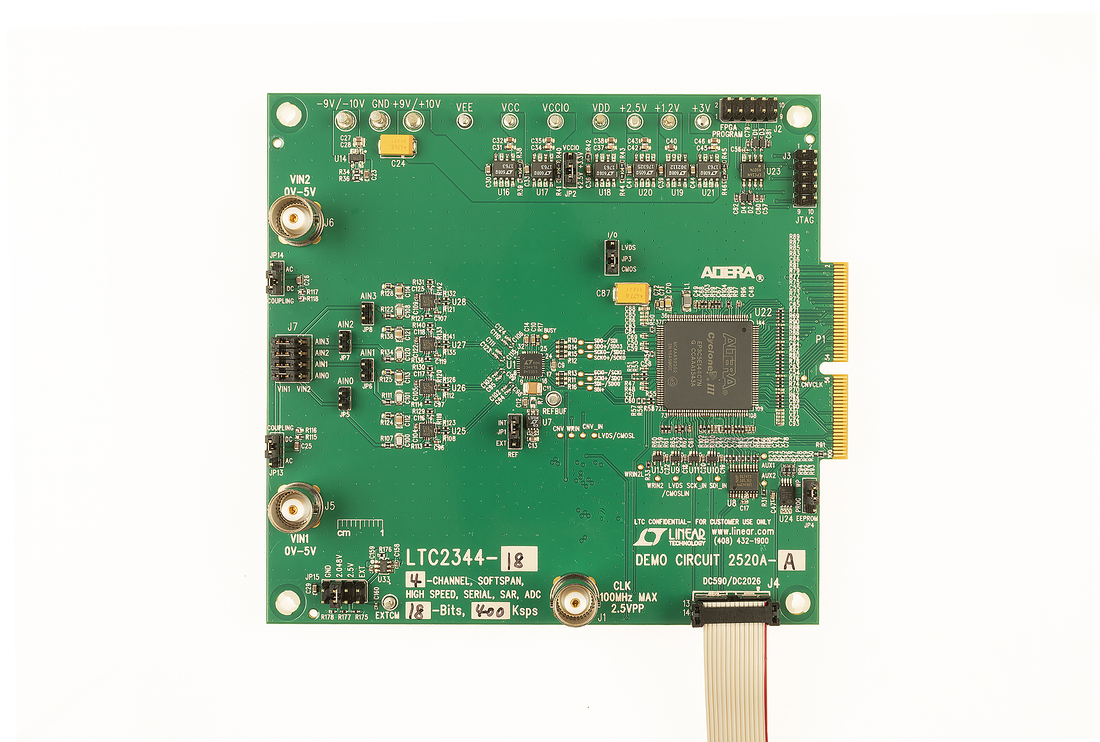

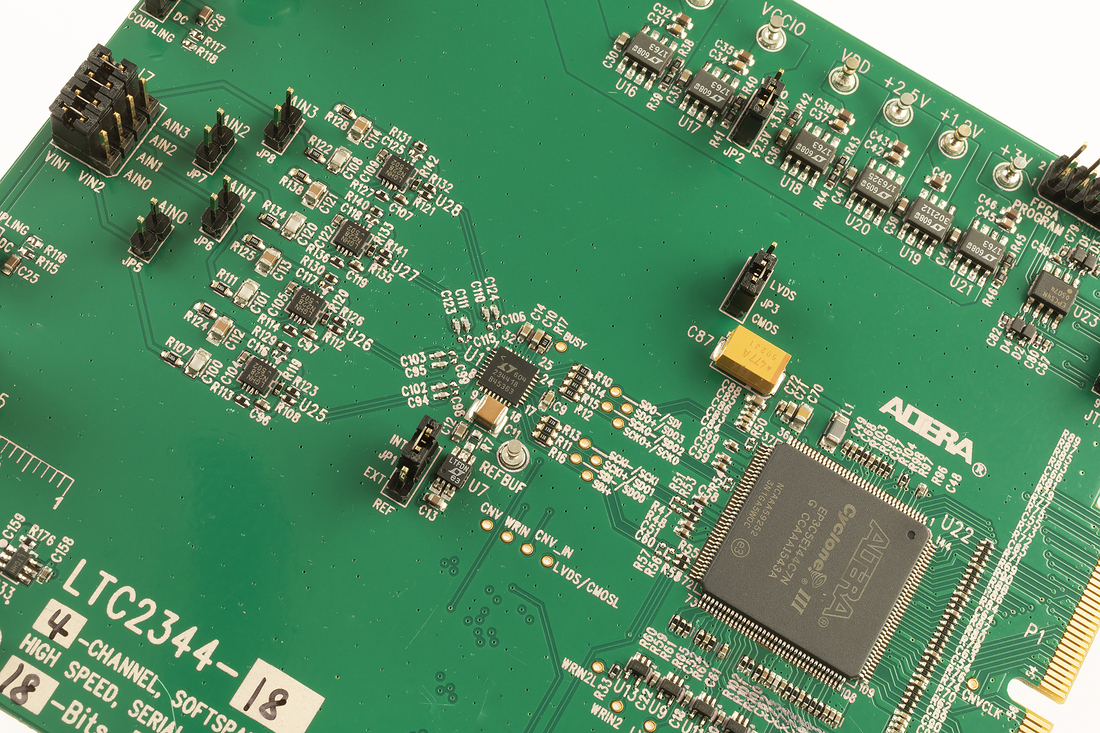

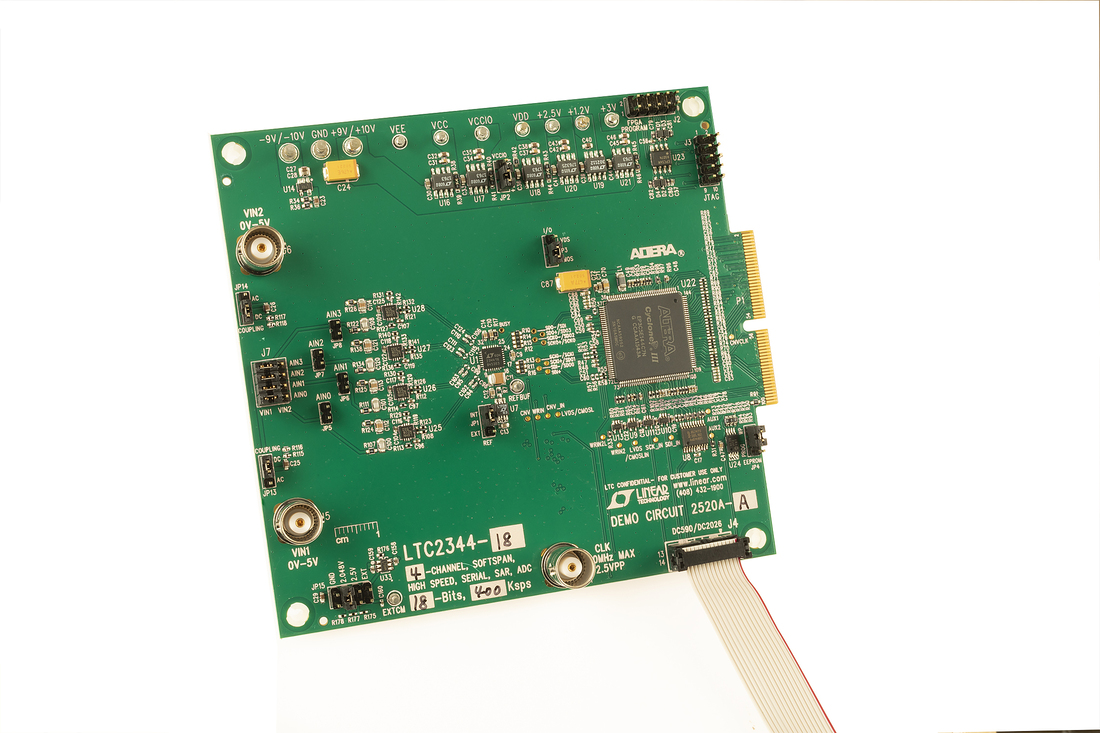

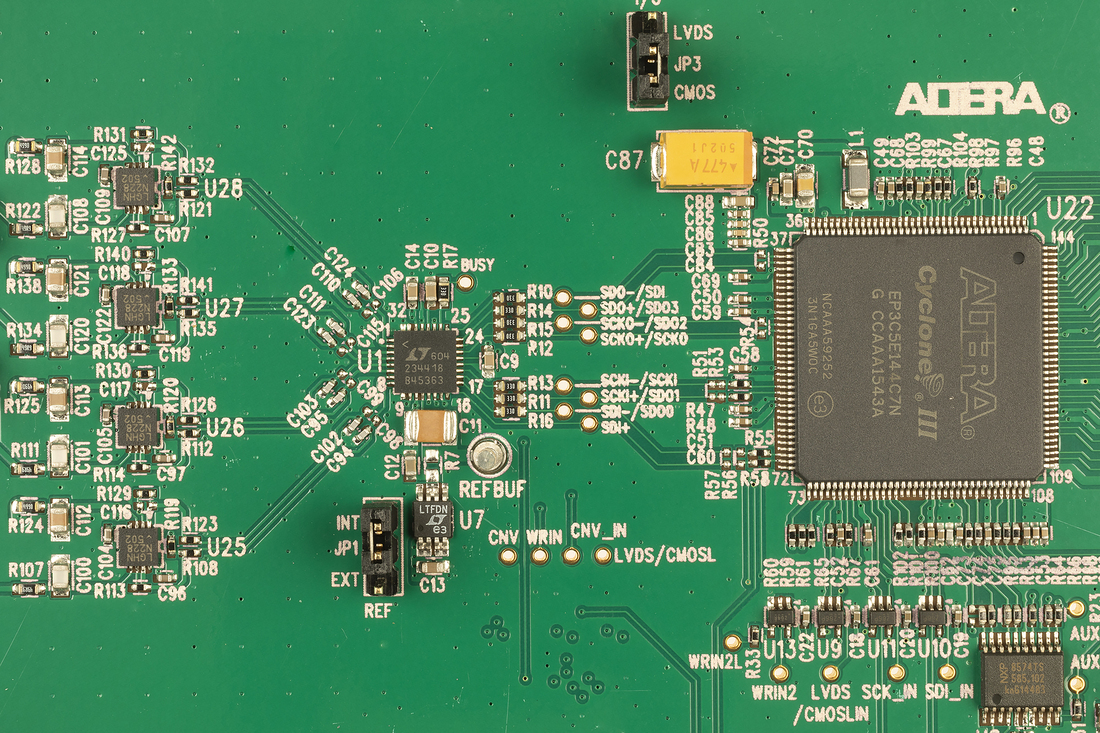

Demonstration circuit 2520A shows the proper way to drive the LTC2344 ADC. The LTC2344 is a low noise, high speed, simultaneous sampling 16-/18-bit successive approximation register (SAR) ADC. The LTC2344 has a flexible SoftSpan™ interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2× buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.
