LTC2338-18

具 100dB SNR 的 18 位、1Msps、±10.24V 真正双极、全差分输入 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 1Msps 吞吐速率
  • ±4LSB INL (最大值)
  • 保证 18 位,无漏失码
  • 全差分输入
  • 真正的双极输入范围:±6.25V、±10.24V、±12.5V

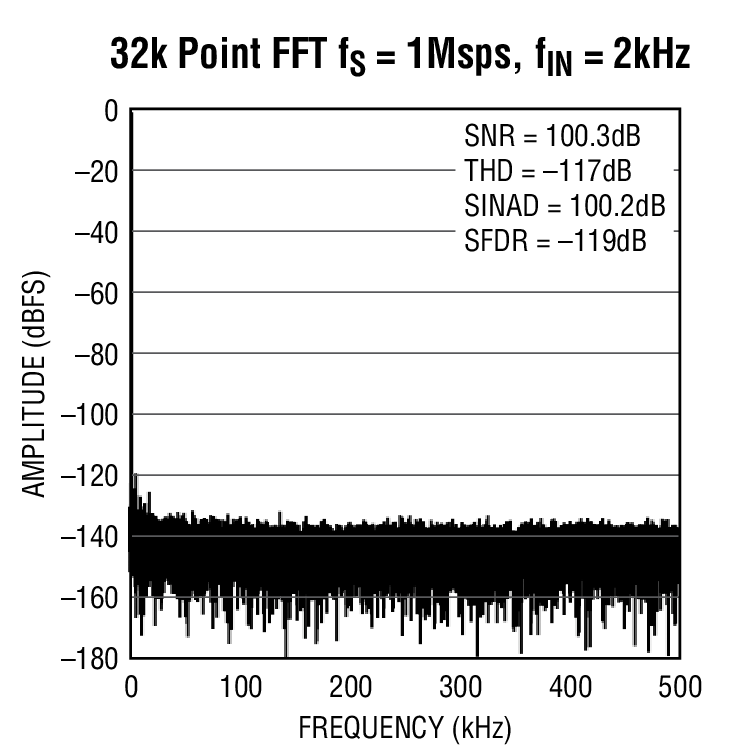

  • 在 fIN = 2kHz 时的 SNR 典型值为 100dB
  • 在 fIN = 2kHz 时的 THD 典型值为 –115dB
  • 保证运作至 125ºC
  • 单 5V 电源
  • 低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
  • 内置可单触发的基准缓冲器
  • 无流水线延迟,无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 功耗为 50mW (典型值)

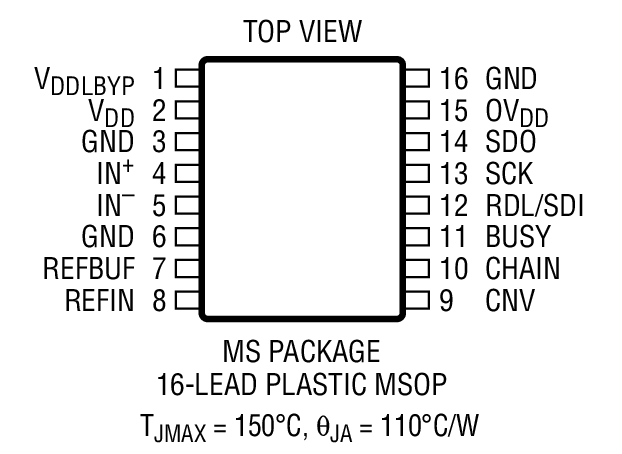

  • 16 引脚 MSOP 封装
更多细节
show more Icon

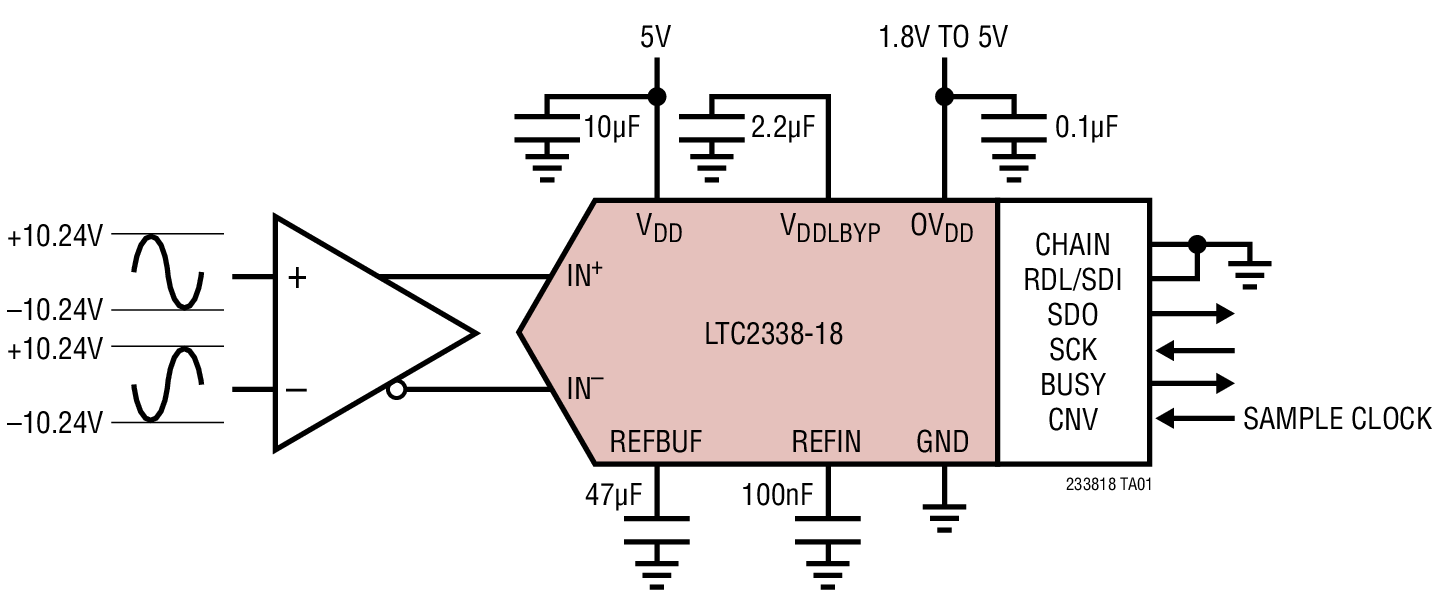

LTC®2338-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC,其具有全差分输入。LTC2338-18 采用单 5V 工作电源,具有一个 ±10.24V 的真正双极输入范围,从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2338-18 实现了 ±4LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB SNR。

LTC2338-18 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外,LTC2338-18 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,同时拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2338-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2338-18 仅消耗 50mW 的功率,并在转换操作之间自动进入打盹模式,从而减低了随采样速率而调节的功耗。此外,还提供了一种可将 LTC2338-18 的功耗降低至 300μW 的睡眠模式,以达到在待用期间进一步省电的目的。



Applications

  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2338CMS-18#PBF
  • HTML
  • HTML
LTC2338CMS-18#TRPBF
  • HTML
  • HTML
LTC2338HMS-18#PBF
  • HTML
  • HTML
LTC2338HMS-18#TRPBF
  • HTML
  • HTML
LTC2338IMS-18#PBF
  • HTML
  • HTML
LTC2338IMS-18#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2338CMS-18#PBF

量产

LTC2338CMS-18#TRPBF

量产

LTC2338HMS-18#PBF

量产

LTC2338HMS-18#TRPBF

量产

LTC2338IMS-18#PBF

量产

LTC2338IMS-18#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2338CMS-18#PBF

量产

LTC2338CMS-18#TRPBF

量产

LTC2338HMS-18#PBF

量产

LTC2338HMS-18#TRPBF

量产

LTC2338IMS-18#PBF

量产

LTC2338IMS-18#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

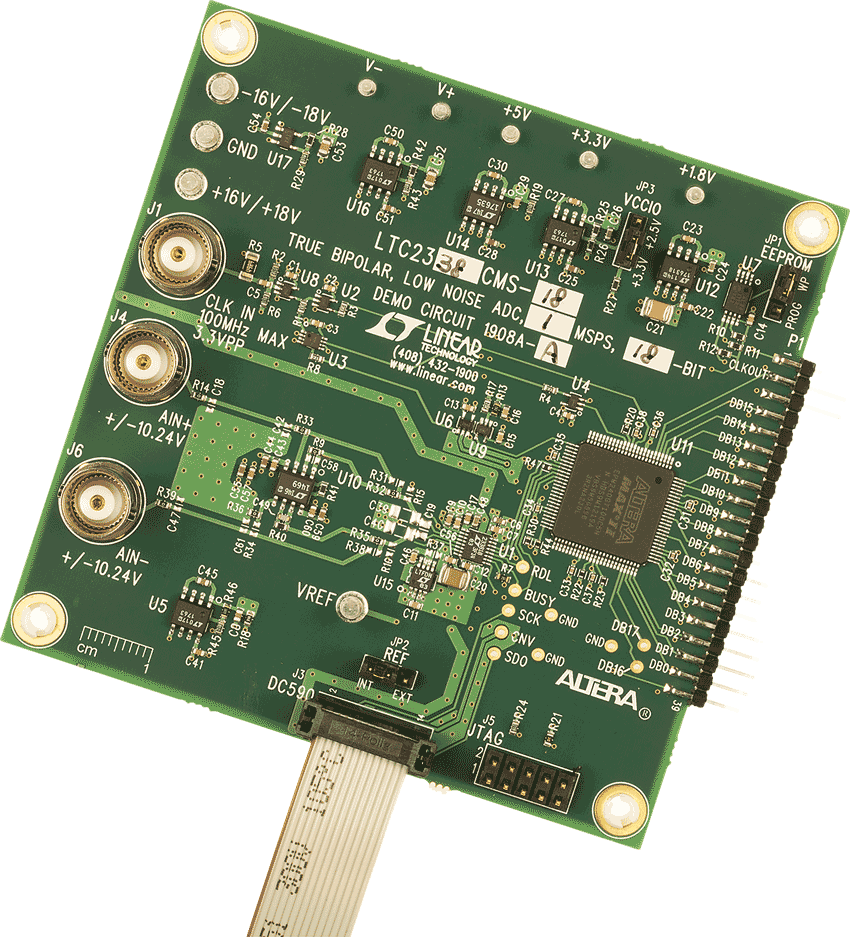

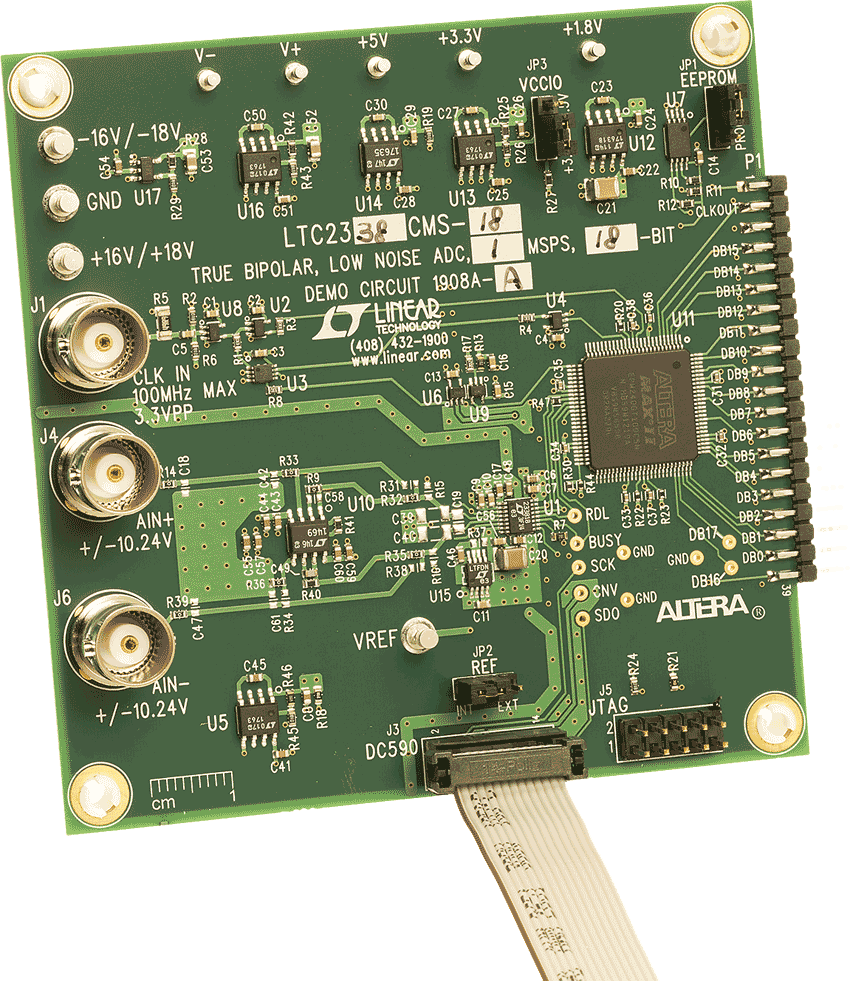

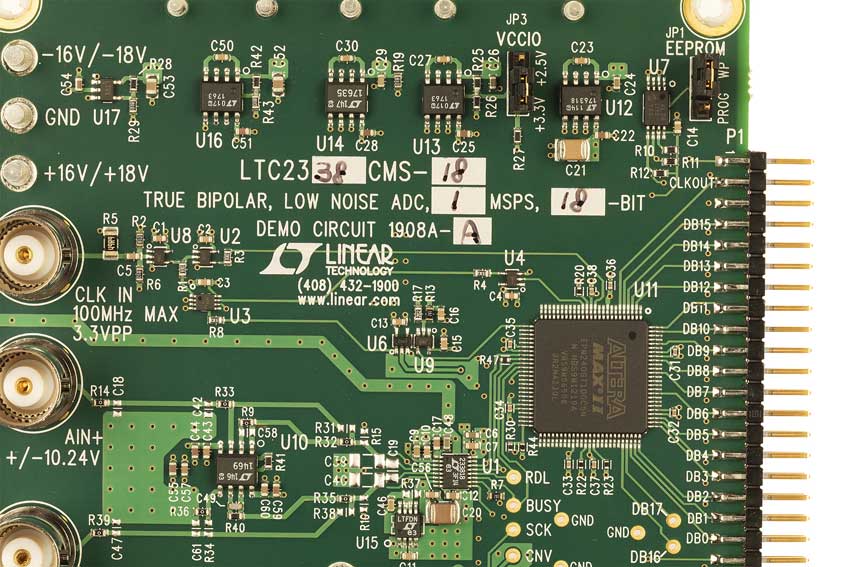

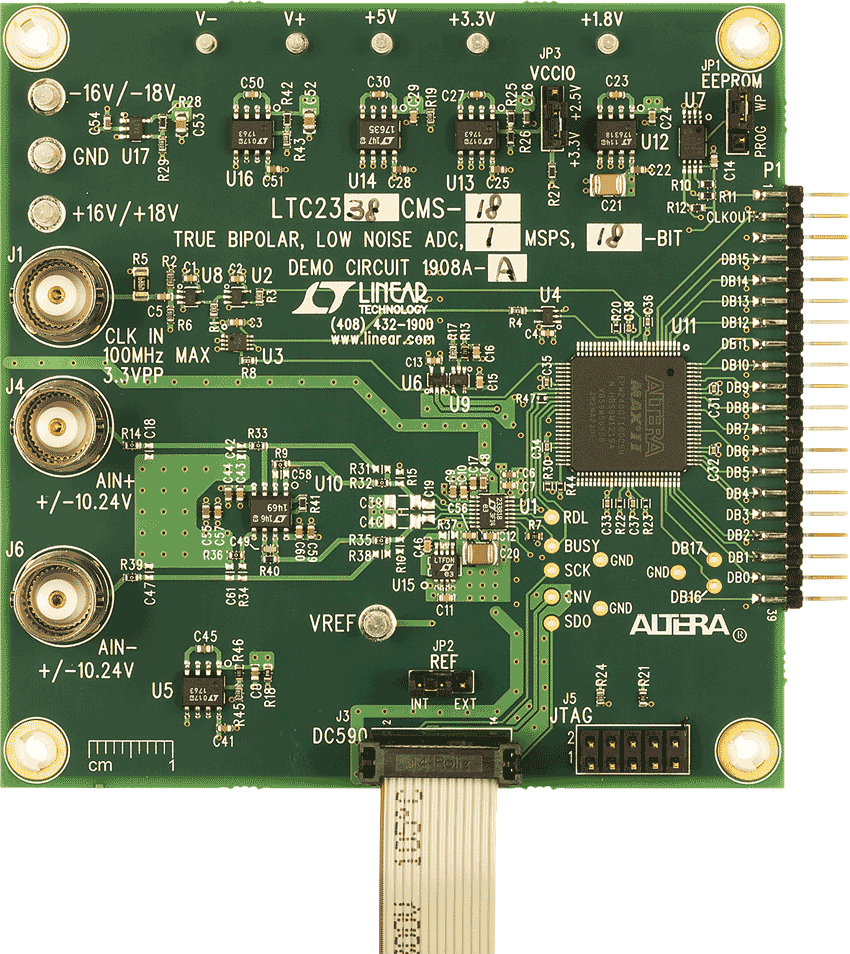

DC1908A-A

LTC2338-18 Demo Board | 18-Bit, 1Msps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Req DC590 or DC718

zoom

DC1908A-A

LTC2338-18 Demo Board | 18-Bit, 1Msps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Req DC590 or DC718

LTC2338-18 Demo Board | 18-Bit, 1Msps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Req DC590 or DC718

产品详情

The LTC2338/LTC2337/LTC2336/LTC2328/LTC2327/ LTC2326 are true bipolar, low power, low noise ADCs with serial outputs that can operate from a single 5V supply. The demo manual refers to the LTC2338-18 but applies to all parts in the family, the only difference being the maximum sample rates and the number of bits. The LTC2338-18 supports a ±20.48V fully differential input range with a 100dB SNR, consumes only 50mW and achieves ±4LSB INL max with no missing codes at 18 bits. The DC1908A demonstrates the DC and AC performance of the LTC2338‑18 in conjunction with the DC590 QuikEval and DC718 PScope data collection boards.

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
