LTC2254

量产

14 位、105Msps、低功率 3V

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 采样速率：125Msps / 105Msps
  • 单 3V 电源 (2.85V 至 3.4V)
  • 低功率：395mW / 320mW
  • 72.4dB SNR
  • 88dB SFDR
  • 无漏失码
  • 灵活的输入：1VP-P 至 2VP-P范围 Range
  • 640MHz 满功率带宽 S/H (采样及保持)
  • 时钟占空比稳定器
  • 停机和打盹模式
  • 引脚兼容型系列
    • 125Msps：LTC2253 (12 位)、LTC2255 (14 位)
    • 105Msps：LTC2252 (12 位)、LTC2254 (14 位)
    • 80Msps：LTC2229 (12 位、LTC2249 (14 位)
    • 65Msps：LTC2228 (12 位)、LTC2248 (14 位)
    • 40Msps：LTC2227 (12 位)、LTC2247 (14 位)
    • 25Msps：LTC2226 (12 位)、LTC2246 (14 位)
    • 10Msps：LTC2225 (12 位)、LTC2245 (14 位)

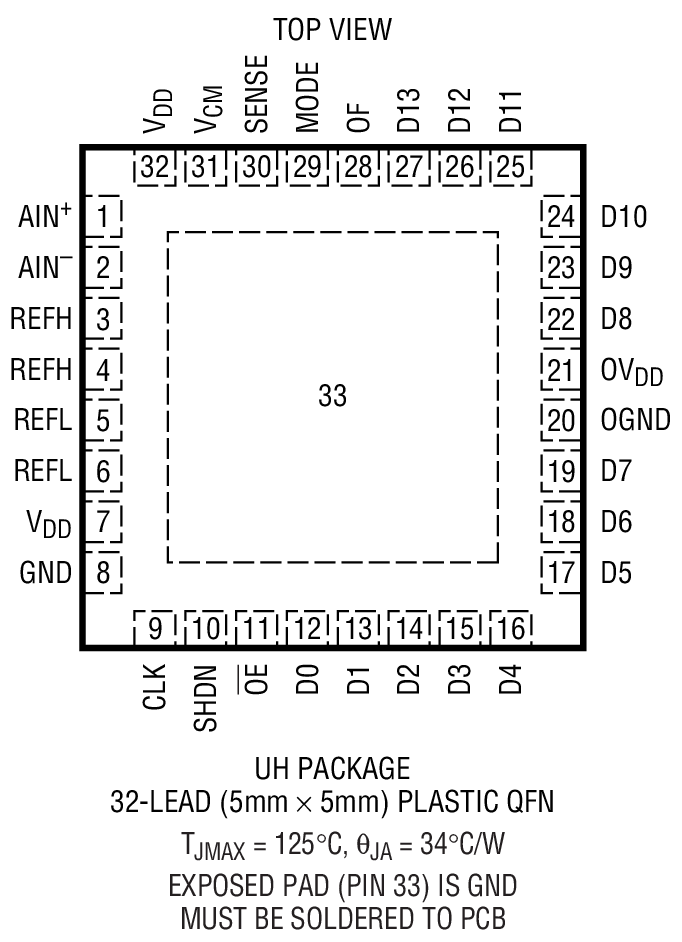

  • 32 引脚 (5mm x 5mm) QFN 封装

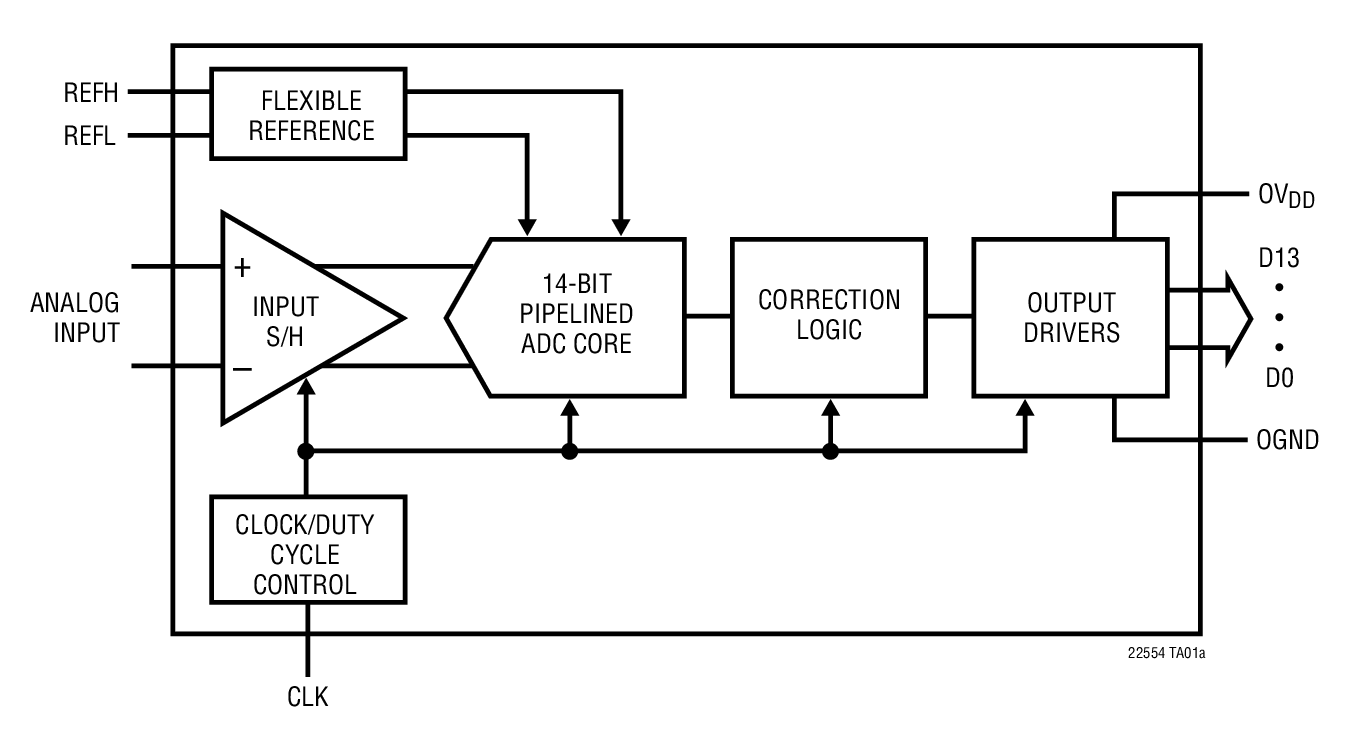

LTC®2255 / LTC2254 是 14 位 125Msps / 105Msps、低功率 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2255 / LTC2254 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 72.3dB SNR 和 85dB 无杂散动态范围 SFDR (对于处在奈奎斯特频率的信号)。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 1.3 LSBRMS。

单 3V 电源可实现低功率操作。一个单独的输出电源使输出能驱动 0.5V 至 3.3V 逻辑电路。

一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

  • 无线和有线宽带通信
  • 成像系统
  • 超声波
  • 频谱分析
  • 便携式仪表
    

LTC2254
14 位、105Msps、低功率 3V

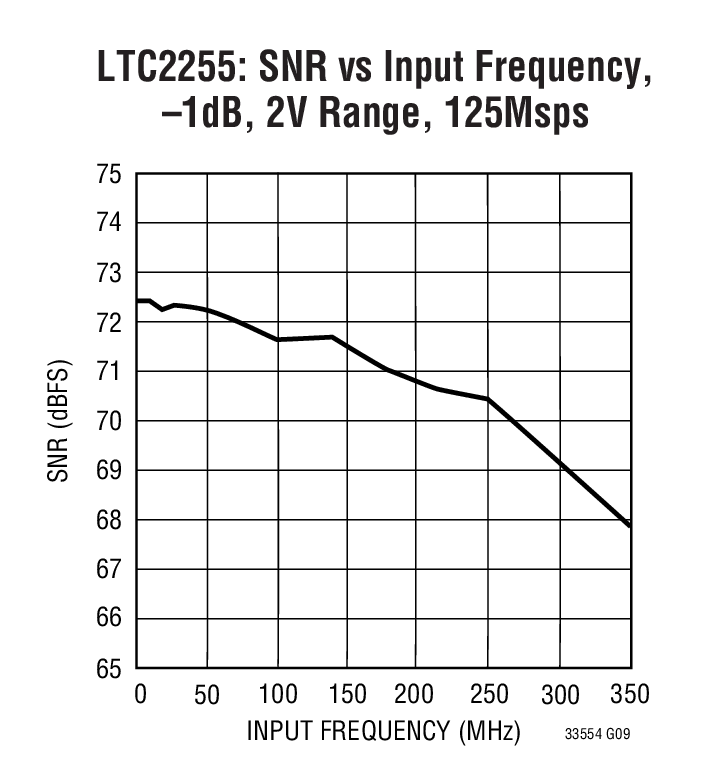

LTC2255: SNR vs Input Frequency, –1dB, 2V Range, 125Msps Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 2

硬件生态系统

部分模型 产品周期 描述
差分放大器 1
LTC6401-20
最后购买期限 140MHz IF 的 1.3GHz、低噪声、低失真差分 ADC 驱动器
锁相环(PLL)频率合成器 1
LTC6946
过期 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
DC900A-01U

Combo Demo Board for LTC2254 and LT1993-2 (6dB) Requires DC718

立即购买 更多内容

产品详情

DC900A-01U Demo Board for:
LT1993-2 800MHz Low Distortion, Low Noise Differential Amplifier ADC Driver (Av = 2V/V)
LTC2254 14-Bit, 105Msps Low Power 3V ADCs

eval board
schematic 2
DC782A-T

LTC2254IUH | High Speed ADC, VDD = +3.0V, 105Msps, 14-Bit 10MHz < AIN < 170MHz, Requires DC718

立即购买 更多内容

产品详情

DC782A-T: Demo Board for the LTC2254 14-Bit, 105Msps Low Power 3V ADCs.


DC900A-01U
Combo Demo Board for LTC2254 and LT1993-2 (6dB) Requires DC718

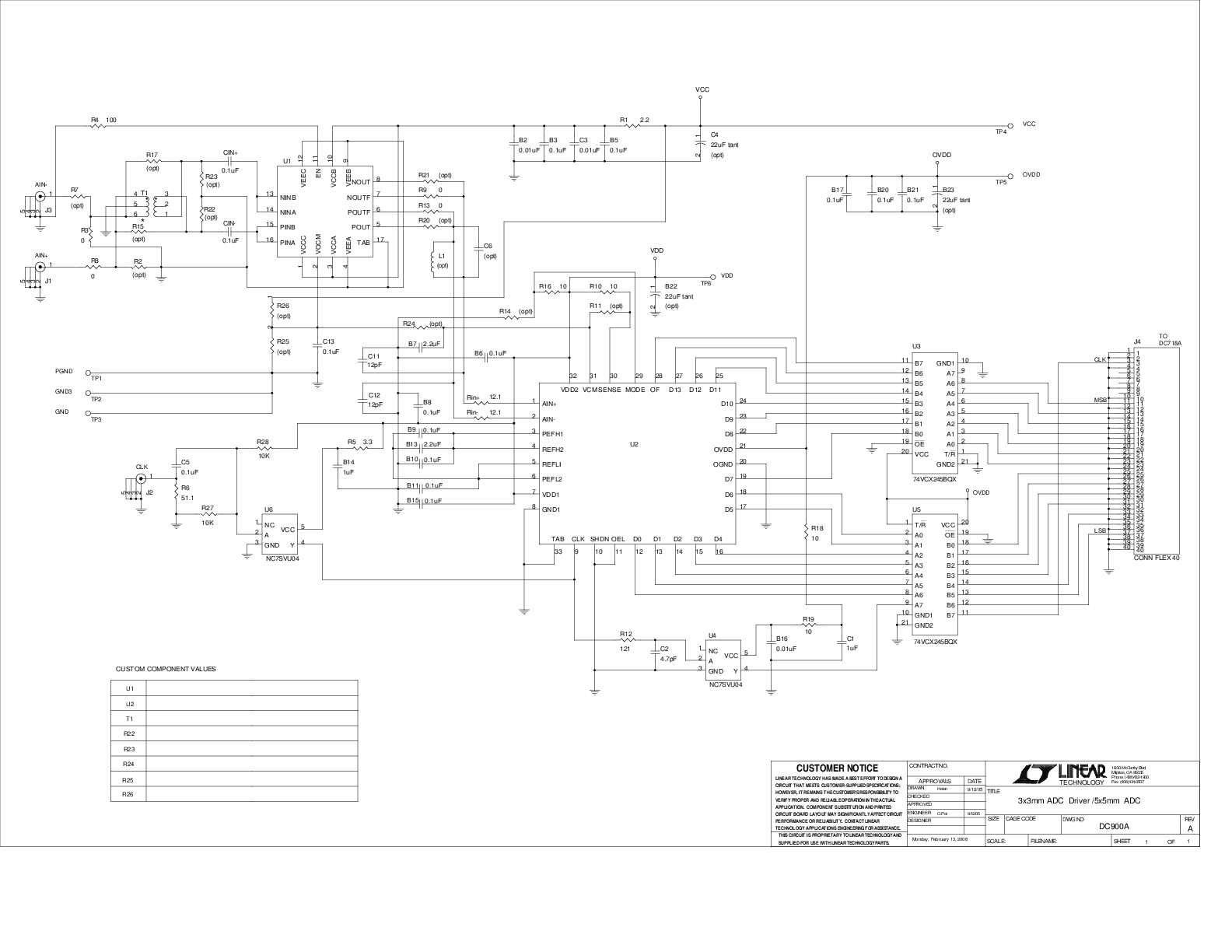

DC900A-01E - Schematic
DC782A-T
LTC2254IUH | High Speed ADC, VDD = +3.0V, 105Msps, 14-Bit 10MHz < AIN < 170MHz, Requires DC718
DC782A-A - Schematic
