LTC2226

12 位、25Msps 低功率 3V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 采样速率：65Msps/40Msps/25Msps
  • 单 3V 电源 (2.7V 至 3.4V)
  • 低功率：205mW/120mW/75mW
  • 71.3dB SNR
  • 90dB SFDR
  • 无漏失码
  • 灵活的输入：1VP-P 至 2VP-P 范围
  • 575MHz 满功率带宽 S/H (采样及保持)
  • 时钟占空比稳定器
  • 停机和打盹模式
  • 引脚兼容系列
    • 125Msps：LTC2253 (12 位)、LTC2255 (14 位)
    • 105Msps：LTC2252 (12 位)、LTC2254 (14 位)
    • 80Msps：LTC2229 (12 位)、LTC2249 (14 位)
    • 65Msps：LTC2228 (12 位)、LTC2248 (14 位)
    • 40Msps：LTC2227 (12 位)、LTC2247 (14 位)
    • 25Msps：LTC2226 (12 位)、LTC2246 (14 位)
    • 10Msps：LTC2225 (12 位)、LTC2245 (14 位)
  • 32 引脚 (5mm x 5mm) QFN 封装
更多细节
show more Icon
LTC®2228/LTC2227/LTC2226 是 12 位、65Msps/40Msps/25Msps、低功率 3V A/D 转换器，专为高频、宽动态范围信号进行数字化处理而设计。凭借包括 71.3dB SNR 和 90dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2228/LTC2227/LTC2226 成为了要求苛刻的成像和通信应用的完美选择。

DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.15LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.25LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。

Applications

  • 无线和有线宽带通信
  • 成像系统
  • 超声
  • 频谱分析
  • 便携式仪表
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2226

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/11/2008
英文

LTC2228/LTC2227/LTC2226: 12-Bit, 65/40/25Msps Low Power 3V ADCs Data Sheet

打开PDF文件

redirect
429.00K
download

下载 PDF

PDF Vector

PDF

更新 04/28/2017
日文

LTC2228/LTC2227/LTC2226: 12 ビット、65 ／ 40 ／ 25 Msps 低消費電力 3 V ADC データシート

打开PDF文件

redirect
908.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 01/12/2012
英文
DC782A - Demo Manual redirect icon

748.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R478 Reliability Data redirect icon

53.86 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2226CUH#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2226CUH#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2226IUH#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2226IUH#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2226CUH#PBF

量产

LTC2226CUH#TRPBF

量产

LTC2226IUH#PBF

量产

LTC2226IUH#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2226CUH#PBF

量产

LTC2226CUH#TRPBF

量产

LTC2226IUH#PBF

量产

LTC2226IUH#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

全差分放大器1
LTC6406
popup image
Cart

最后购买期限

3GHz、低噪声、轨至轨输入差分放大器/驱动器

整数N分频PLL1
LTC6946
popup image
Cart

最后购买期限

具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器


PScope
Info:False

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

  • file-icon HTML PScope external icon
    •
    LinearLab Tools
    Info:False

    A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

  • file-icon HTML LinearLab Tools external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件

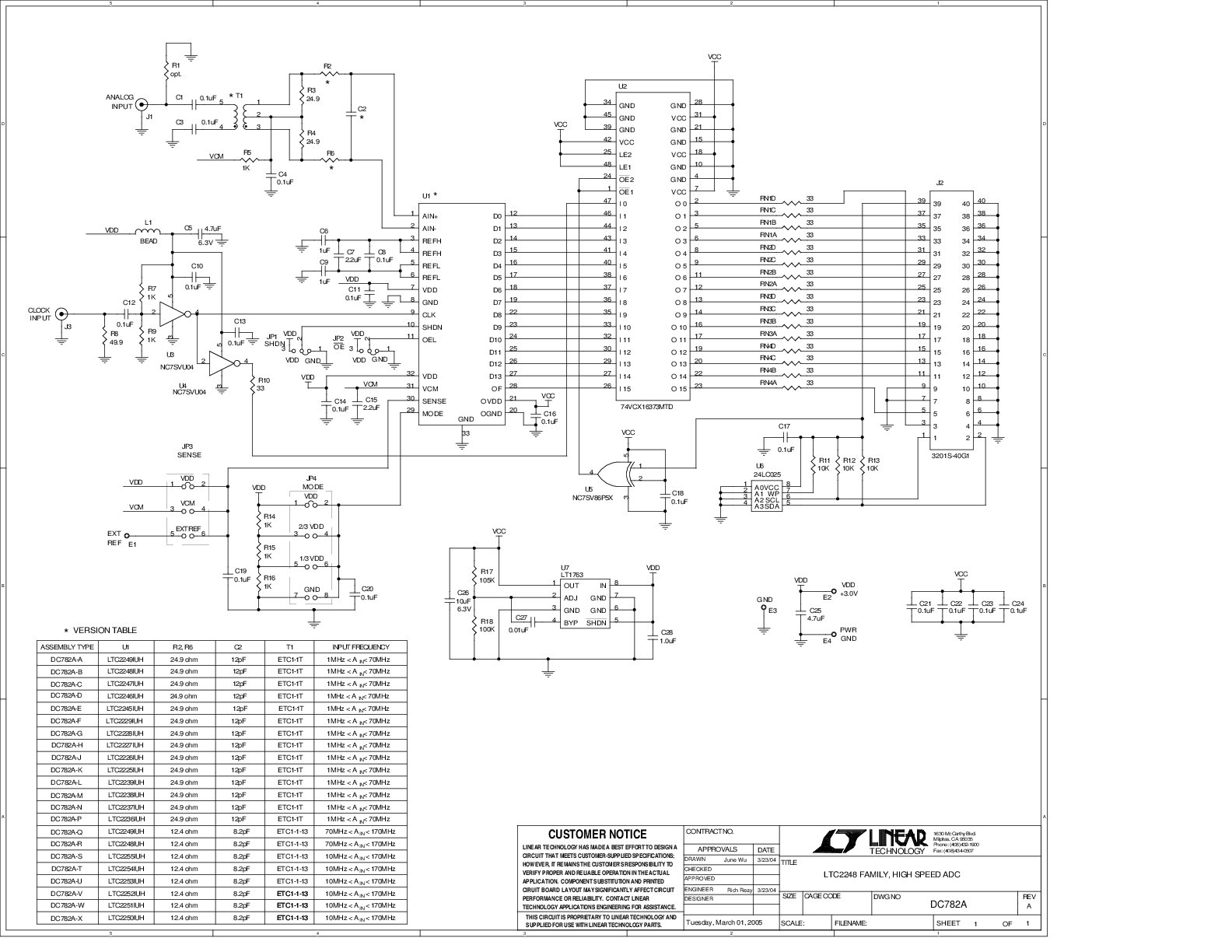

    评估套件 1
