LTC2203

量产

16 位、25Msps ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 采样速率：25Msps/10Msps
  • 81.6dB SNR 和 100dB SFDR (2.5V 范围)
  • 在 70MHz 的 SFDR 为 90dB (1.667VP-P 输入范围)
  • PGA 前端 (2.5VP-P 或 1.667VP-P 输入范围)
  • 380MHz 满功率带宽 S/H (采样及保持)
  • 可选的内部抖动
  • 可选的数据输出随机函数发生器
  • 单3.3V电源
  • 功耗：220mW/140mW
  • 时钟占空比稳定器
  • 超范围指示器
  • 引脚兼容的器件系列
    • 25Msps：LTC2203 (16 位)
    • 10Msps：LTC2202 (16 位)

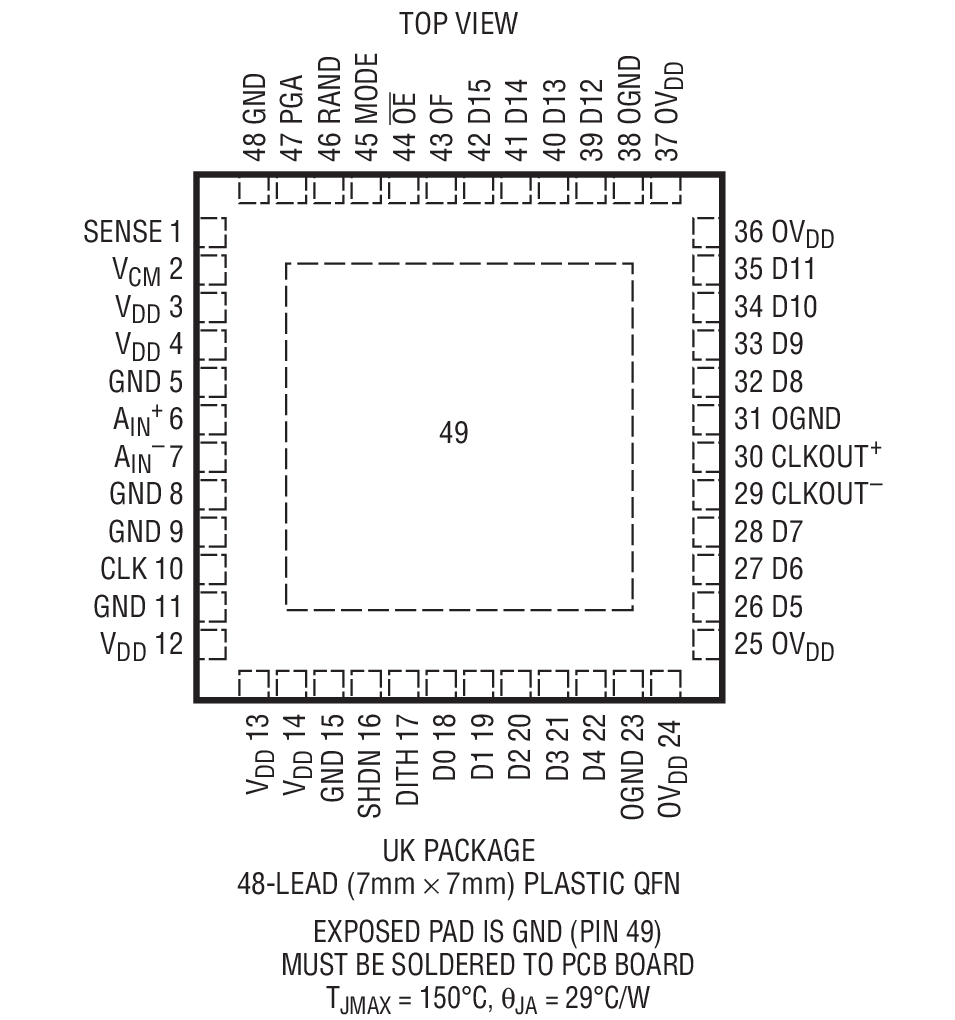

  • 48 引脚 (7mm x 7mm) QFN 封装

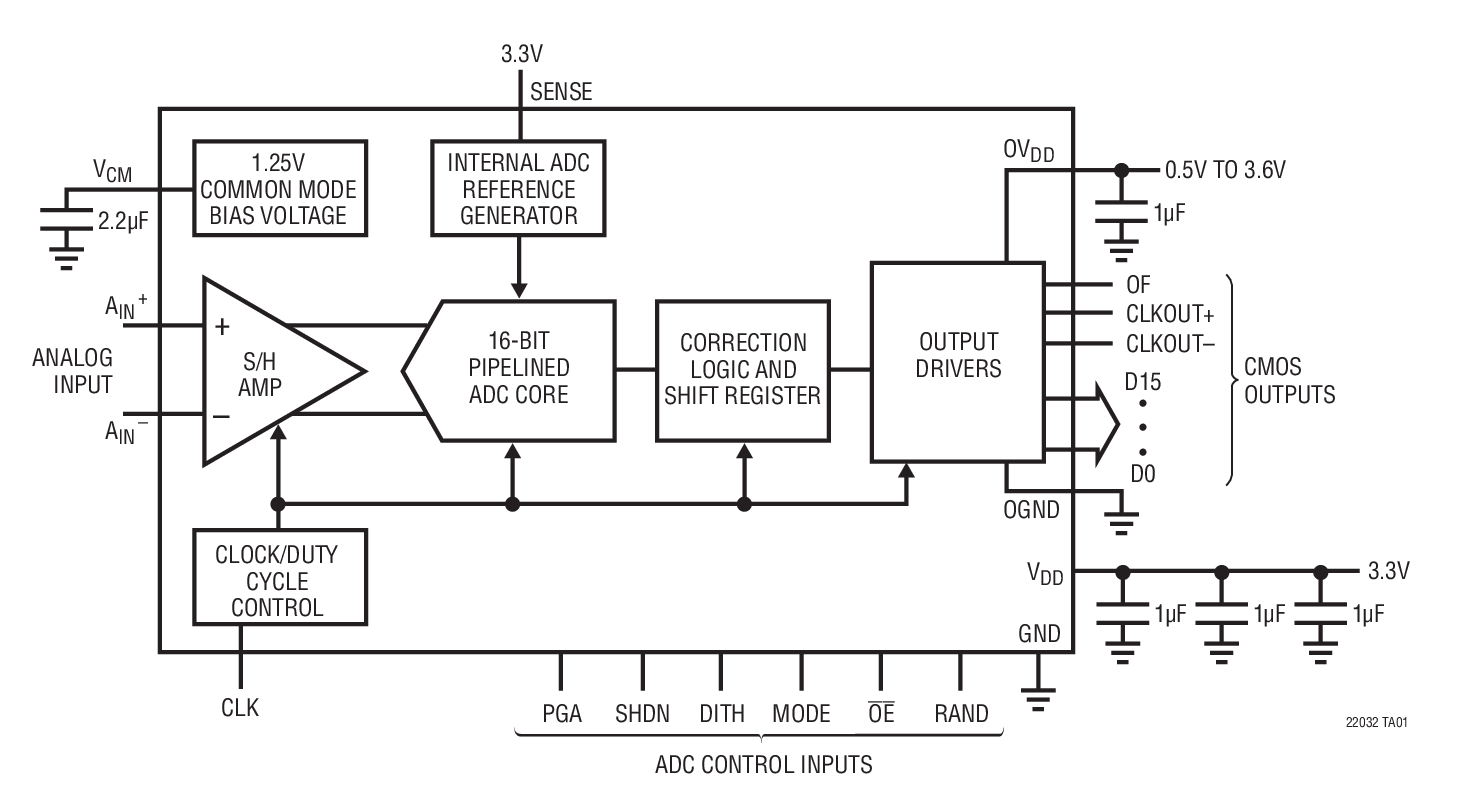

LTC®2203/LTC2202 是 25Msps/10Msps、采样 16 位 A/D 转换器，专为对具有高达380MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围优化。

LTC2203/LTC2202 非常适合于要求苛刻的应用，其 AC 性能包括 81.6dB SNR和 100dB 无寄生动态范围 (SFDR)。最大 DC 规格包括 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。




Applications

  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
  • ATE


LTC2203
16 位、25Msps ADC

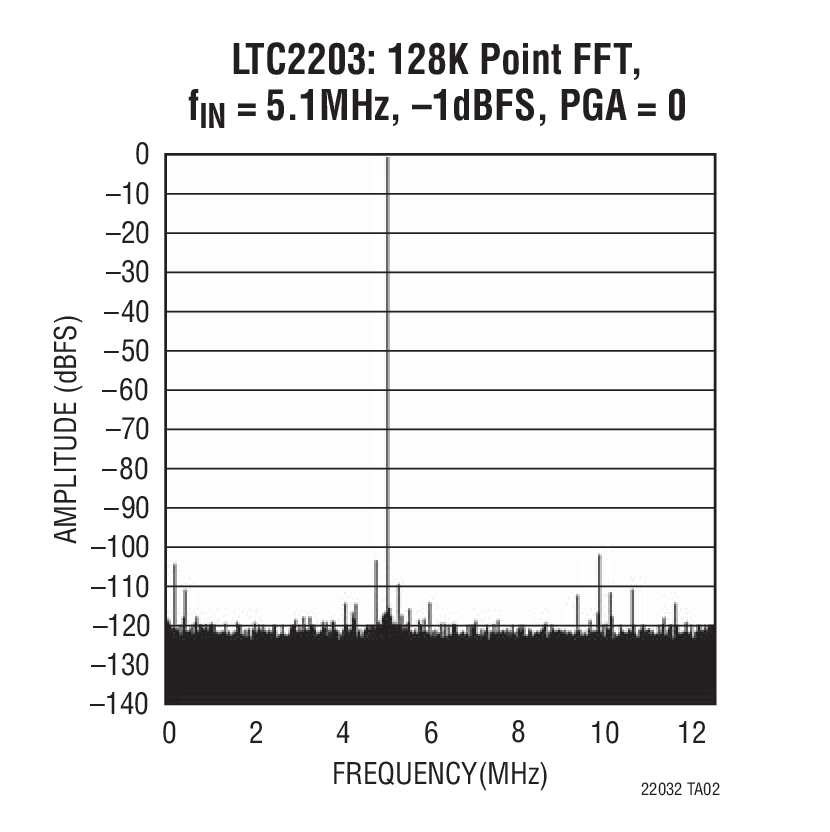

LTC2203: 128K Point FFT, fIN = 5.1MHz, –1dBFS, PGA = 0 Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 2

PScope

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

硬件生态系统

部分模型 产品周期 描述
差分放大器 1
LT1994
量产 低噪声、低失真全差分输入/输出放大器/驱动器
锁相环(PLL)频率合成器 1
LTC6950
过期 具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC919A-E

LTC2203 | CMOS OUT, DC INPUT, 25Msps 16-Bit ADC, DC < AIN < 70MHz (Requires DC718)

立即购买 更多内容

产品详情

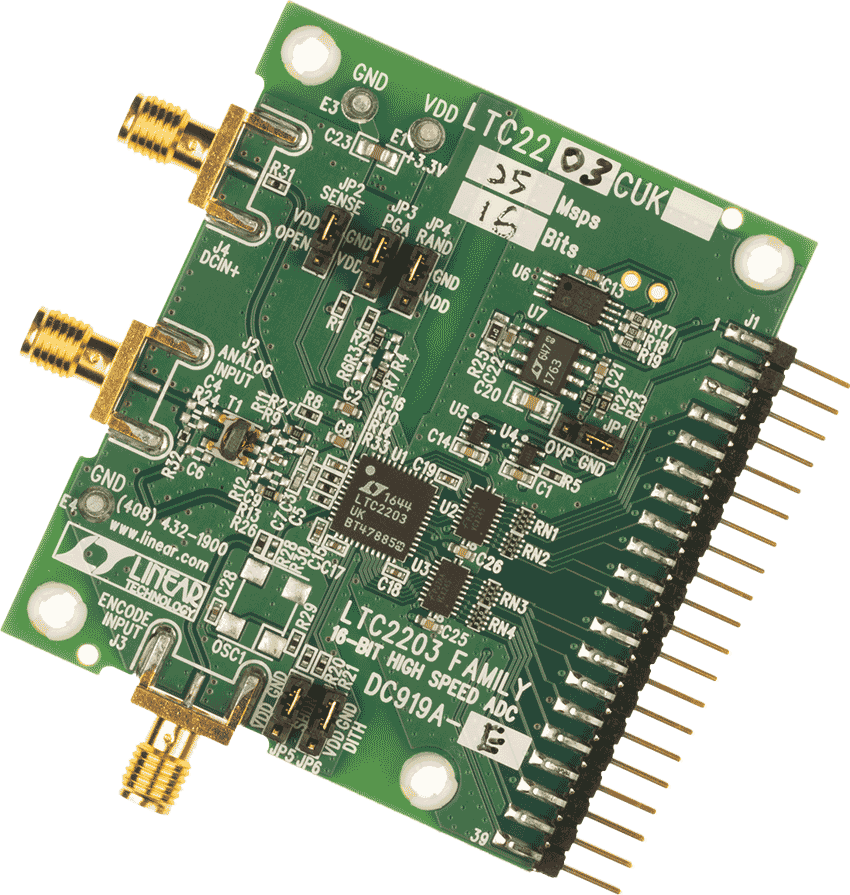

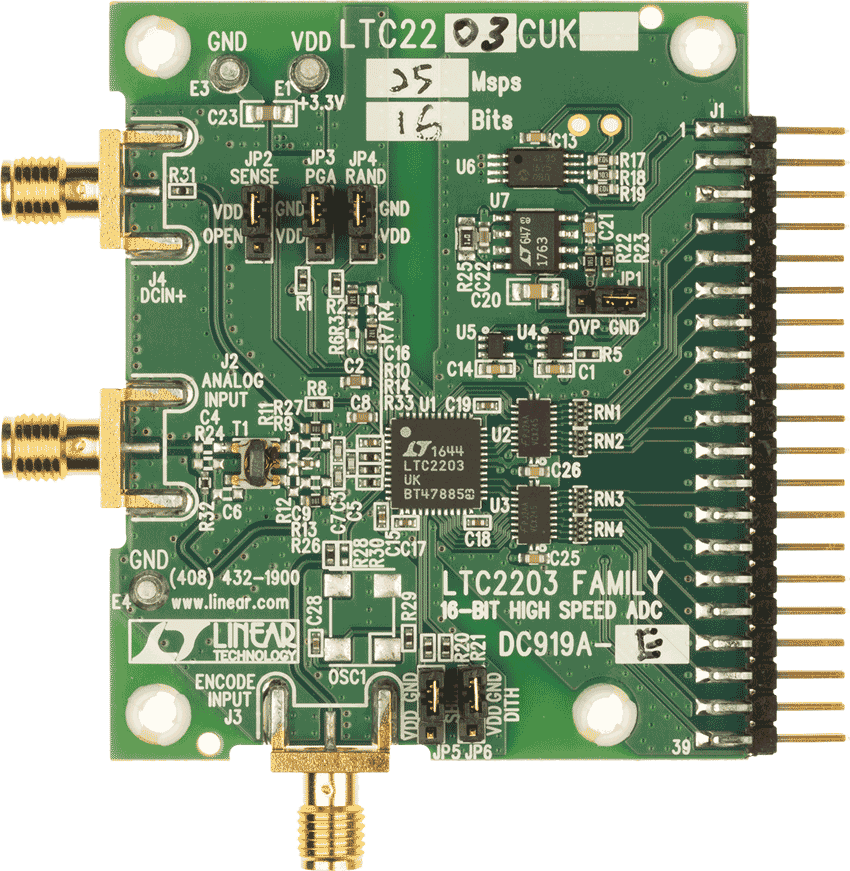

DC919A-E: Demo Board for the LTC2203 16-Bit, 25Msps ADCs.





eval board
schematic 6
DC1058A-A

Combo Demo Board for LTC2203 and LT1994, Requires DC718

立即购买 更多内容

产品详情

DC1058A-A: Demo Board for the LT1994 Low Noise, Low Distortion Fully Differential Input/Output Amplifier/Driver and LTC2203 16-Bit, 25Msps ADCs.

eval board
schematic 7
DC1058A-F

Combo Demo Board for LTC2203 and LTC6403-1, Requires DC718

立即购买 更多内容

产品详情

DC1058A-F: Demo Board for the LTC2203 16-Bit, 25Msps ADCs and LTC6403-1 200MHz, Low Noise, Low Power Fully Differential Input/Output Amplifier/Driver.
DC919A-E
LTC2203 | CMOS OUT, DC INPUT, 25Msps 16-Bit ADC, DC < AIN < 70MHz (Requires DC718)

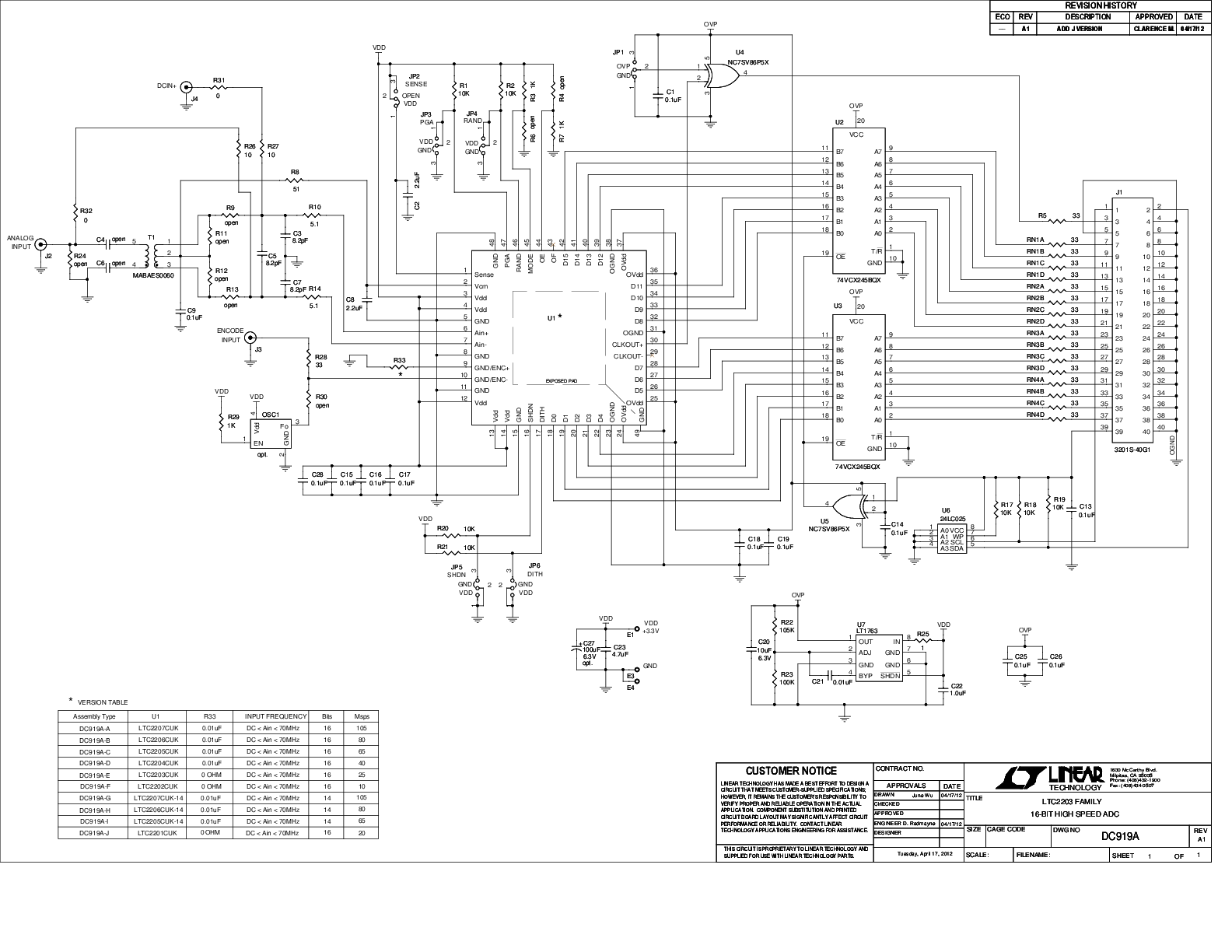

DC919A-E Demo Board DC919A-E Demo Board DC919A-E Demo Board DC919A-E Demo Board DC919A-A - Schematic
DC1058A-A
Combo Demo Board for LTC2203 and LT1994, Requires DC718
DC1058A-A - Schematic
DC1058A-F
Combo Demo Board for LTC2203 and LTC6403-1, Requires DC718
DC1058A-A - Schematic
