LTC2053
量产可利用电阻器进行设置的精准、轨至轨、零漂移仪表放大器
- 产品模型
- 16
产品详情
- 116dB CMRR (与增益大小无关)

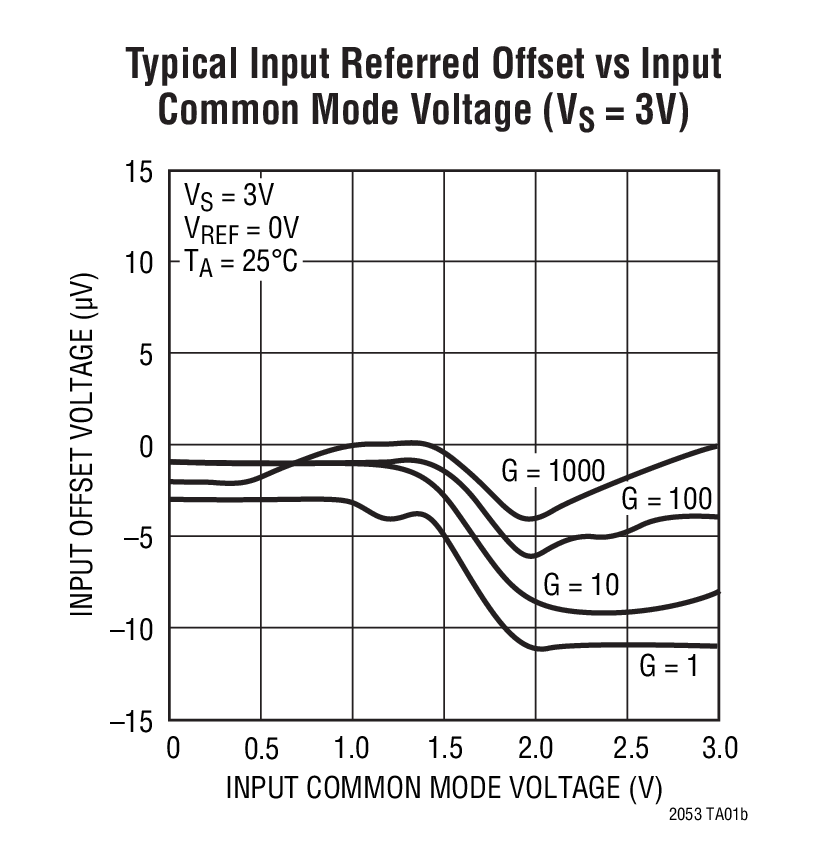

- 最大失调电压：10μV
- 最大失调电压漂移：50nV/ºC
- 轨至轨输入
- 轨至轨输出

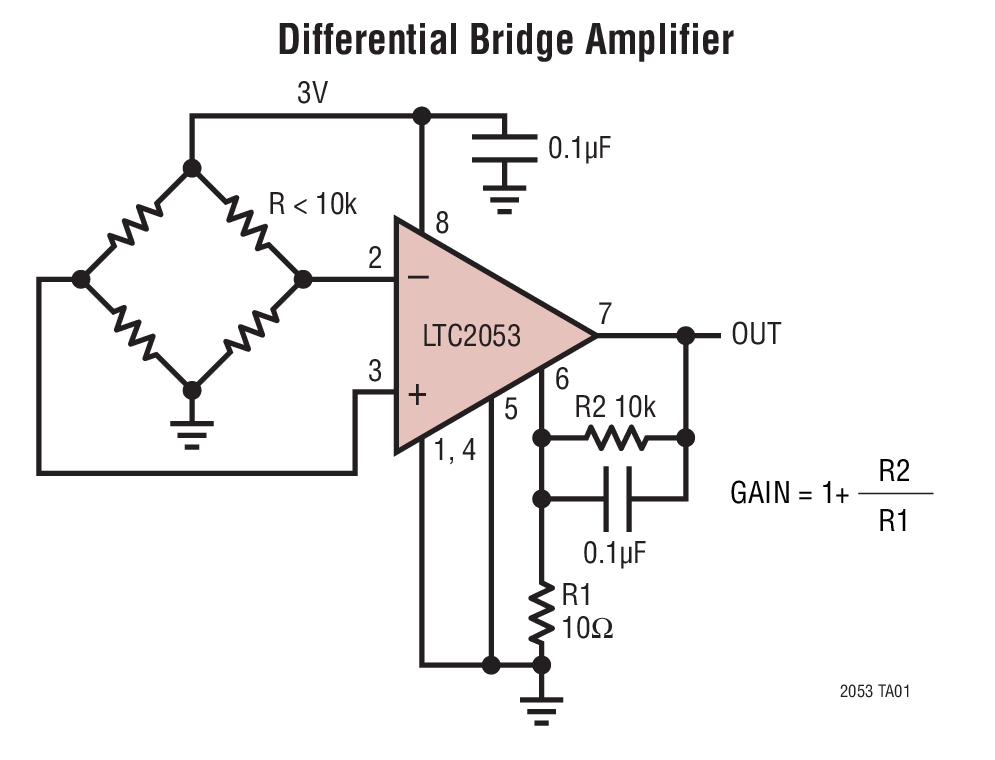

- 增益可利用两个电阻器来设置
- 工作电源：2.7V 至 ±5.5V
- 典型噪声：2.5μVP-P (0.01Hz 至 10Hz)
- 典型电源电流：750μA
- LTC2053-SYNC 允许同步至外部时钟
- 采用 MS8 封装和 3mm x 3mm x 0.8mm DFN 封装
LTC®2053 是一款高精准度仪表放大器。当采用单或双 5V 电源时，其典型 CMRR 为 116dB，并与增益大小无关。输入失调电压保证低于 10μV，温度漂移小于 50nV/ºC。LTC2053 易于使用；与传统的运放相似，LTC2053 的增益也可通过两个外部电阻器来调节。
LTC2053 采用电荷平衡采样数据技术来把一个差分输入电压转换为一个单端信号，然后再由一个零漂移运算放大器对该单端信号进行放大。
差分输入的工作范围为轨至轨，单端输出的摆幅为轨至轨。LTC2053 可在低至 2.7V的单电源应用中使用。它也可以使用 ±5.5V 双电源。LTC2053 无需外部时钟，而 LTC2053-SYNC 则具有一个 CLK 引脚，用于实现与一个外部时钟的同步。

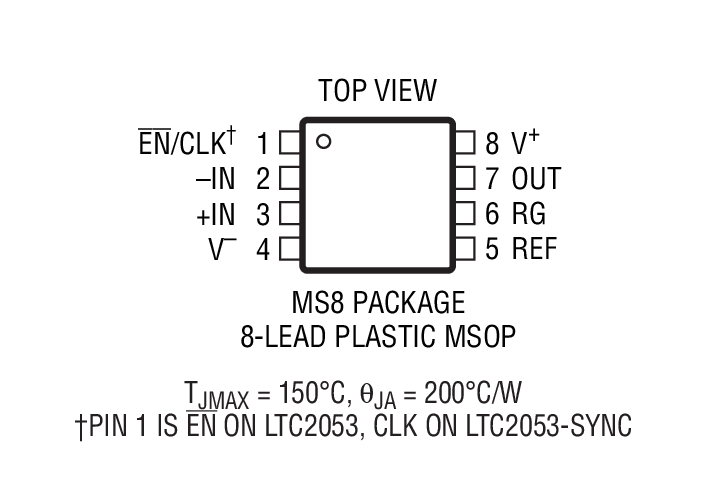

LTC2053 采用 MS8 表面贴装型封装。对于空间受限的应用，LTC2053 采用 3mm x 3mm x 0.8mm 双侧细节距无引线封装 (DFN)。
Applications
- 热电偶放大器
- 电子秤
- 医疗仪表
- 应变仪放大器
- 高分辨率数据采集
参考资料
数据手册 2
可靠性数据 1
应用笔记 1
设计笔记 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2053CDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC2053CDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC2053CMS8#PBF | 8-Lead MSOP | ||
| LTC2053CMS8#TRPBF | 8-Lead MSOP | ||
| LTC2053CMS8-SYNC#PBF | 8-Lead MSOP | ||
| LTC2053CMS8-SYNC#TRPBF | 8-Lead MSOP | ||
| LTC2053HDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC2053HDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC2053HMS8#PBF | 8-Lead MSOP | ||
| LTC2053HMS8#TRPBF | 8-Lead MSOP | ||
| LTC2053IDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC2053IDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC2053IMS8#PBF | 8-Lead MSOP | ||
| LTC2053IMS8#TRPBF | 8-Lead MSOP | ||
| LTC2053IMS8-SYNC#PBF | 8-Lead MSOP | ||
| LTC2053IMS8-SYNC#TRPBF | 8-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
6月 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3) |
||
| LTC2053CMS8#PBF | 量产 | |
| LTC2053CMS8#TRPBF | 量产 | |
| LTC2053CMS8-SYNC#PBF | 量产 | |
| LTC2053CMS8-SYNC#TRPBF | 量产 | |
| LTC2053HMS8#PBF | 量产 | |
| LTC2053HMS8#TRPBF | 量产 | |
| LTC2053IMS8#PBF | 量产 | |
| LTC2053IMS8#TRPBF | 量产 | |
| LTC2053IMS8-SYNC#PBF | 量产 | |
| LTC2053IMS8-SYNC#TRPBF | 量产 | |
|
2月 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC2053CMS8#PBF | 量产 | |
| LTC2053CMS8#TRPBF | 量产 | |
| LTC2053CMS8-SYNC#PBF | 量产 | |
| LTC2053CMS8-SYNC#TRPBF | 量产 | |
| LTC2053HMS8#PBF | 量产 | |
| LTC2053HMS8#TRPBF | 量产 | |
| LTC2053IMS8#PBF | 量产 | |
| LTC2053IMS8#TRPBF | 量产 | |
| LTC2053IMS8-SYNC#PBF | 量产 | |
| LTC2053IMS8-SYNC#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 3
- LTC2053 - Amplifiers
- LTC2053 Demo Circuit - Single 5V Supply Linearized 0°C to 400°C Platinum RTD Amplifier
- LTC2053 Demo Circuit - Unidirectional Current Sense Circuit for 1V Supply (0A to 10A)
LTspice中提供以下器件型号：
- LTC2053
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
