概览
优势和特点
- 高准确度跳变电压：最大误差为 1% (采用 1% 精度的外部电阻器)
- 可调门限电压和迟滞
- 静态电流：2.5μA (典型值)
- 轨至轨输出摆幅
- 门限可设置范围：2.5V 至 3.25V
- VBATT ≧ 1.5V 時保证的输出状态

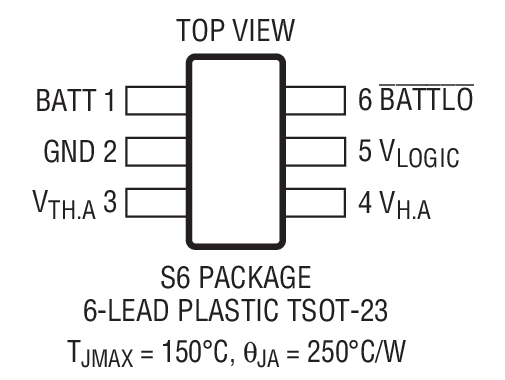

- 扁平 (高度仅为 1mm) ThinSOT™ 封装
产品详情
LTC®1998 是一款微功率比较器和精准可调基准，采用 6 引脚 SOT-23 封装，专为锂离子电池低电池电量检测电路而优化。

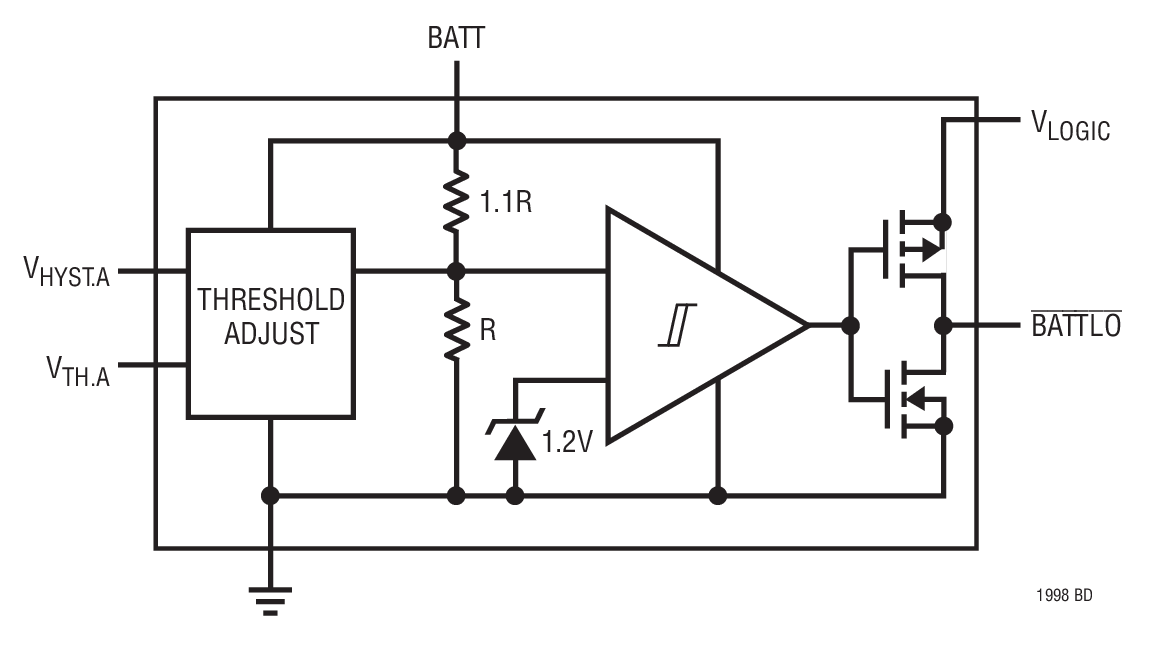

LTC1998 具有一个电压检测电路以及一个可调门限电压和迟滞。可以采用两个外部电阻器在 2.5V 至 3.25V 的范围内设置门限电压。利用第三个外部电阻器可增加一个 10mV 至 750mV 迟滞。

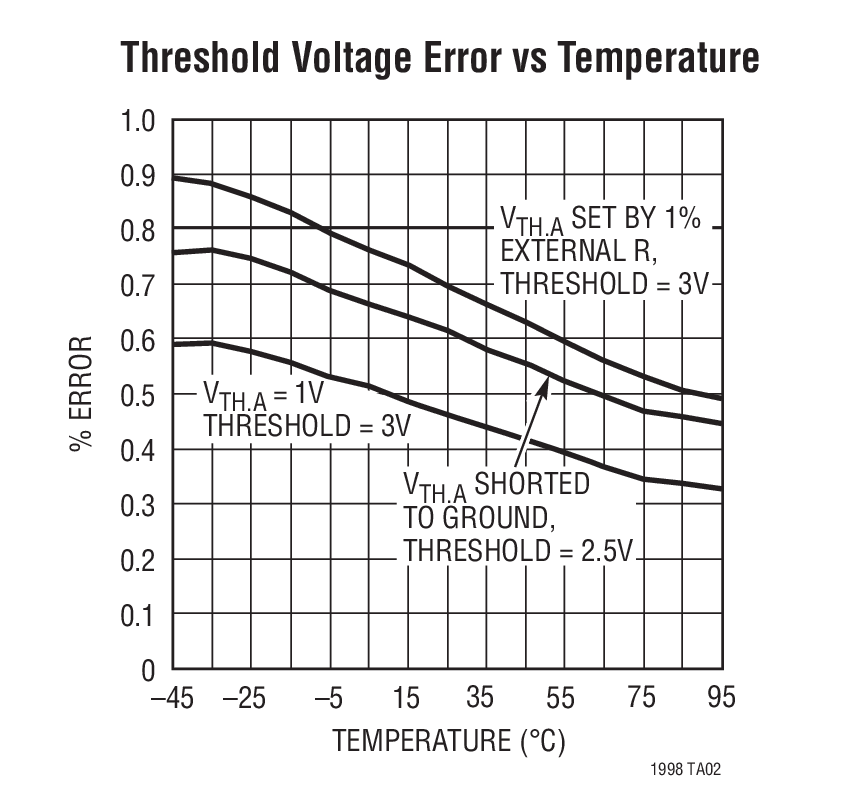

一种专有内部架构利用1% 精度的低成本外部电阻器在整个温度范围内维持了 1% 的门限电压准确度。
一个单独的电源引脚 (VLOGIC) 允许低电量电池逻辑输出在低于电池电压的条件下运作，从而在未采用一个上拉电阻器的情况下提供了与低电压微处理器的兼容性。通过防止在输出改变状态时出现的交叉传导电流消除了电源干扰。
LTC1998 可在电池或电源电压高达 5.5V 的条件下工作，而且，其低电量电池输出在电池电压高于 1.5V 时有效。
应用
- 锂离子电池供电型设备
- PDA 蜂窝电话
- 手持式仪器
- 电池组
- 寻呼机
- 掌上型电脑
- POS 终端
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R426 Reliability Data3/22/2018PDF31 K
-
Adjustable Low-Battery Threshold Detector Extends Battery Runtime9/1/2001 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC1998
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1998CS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1998CS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1998IS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1998IS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R426 Reliability Data |
