概览
优势和特点
- 与LTC1863/LTC1867引脚兼容
- 采样速率：175ksps
- 16位无失码，最大±3LSB INL
- 8通道多路复用器，具有：
- 单端或差分输入以及
- 单极性或双极性转换模式
- SPI/MICROWIRE™串行I/O
- 2.7V保证电源电压
- 真差分输入
- 片内或外部基准电压源
- 低功耗：750µA (175ksps)，300µA (50ksps)
- 休眠模式
- 转换操作之间的自动打盹模式
- 16引脚窄体SSOP封装
- AEC-Q100通过汽车应用认证
产品详情
LTC1863L / LTC1867L 是引脚兼容的 8 通道 12 位 / 16 位 A/D 转换器，具有串行 I/O 和一个内部基准。
8 通道输入多路复用器可针对单端或差分输入以及单极或双极转换操作 (或其组合) 进行配置。ADC 负责转换 0V 至 2.5V 单极输入或 ±1.25V 双极输入。ADC 通常仅从单 2.7V 电源吸收 750μA 电流。自动打盹和睡眠模式有利于那些对功耗敏感的应用。
LTC1867L 的 DC 性能出众，在整个温度范围内具有 ±3LSB INL 规格和 16 位无漏失码。
LTC1863L / LTC1867L 采用紧凑型、窄体 16 引脚 SSOP 封装，因而可以在对空间敏感以及低功率应用中使用。
应用
- 工业过程控制
- 高速数据采集
- 电池供电式系统
- 复用数据采集系统
- 成像系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R380 Reliability Data3/22/2018PDF200 K
-

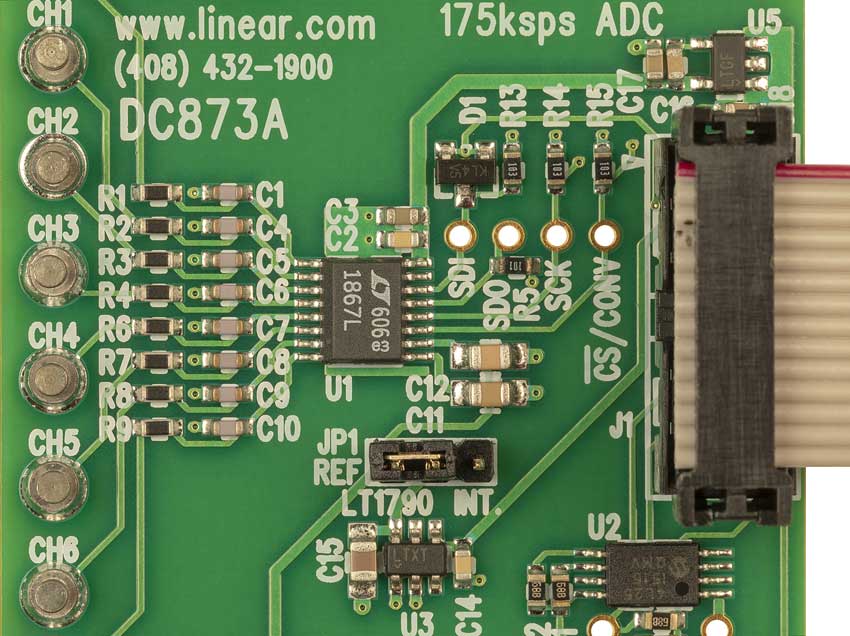

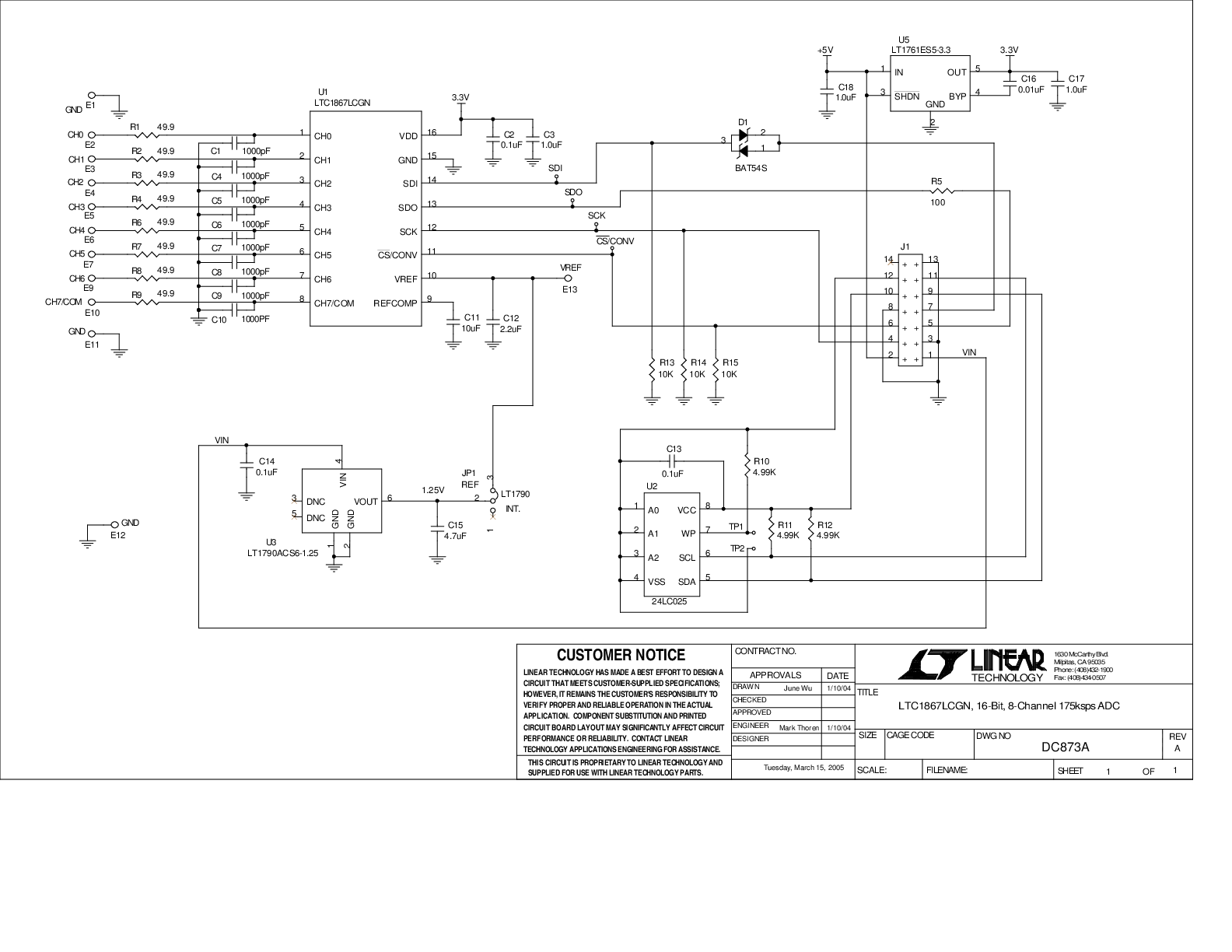

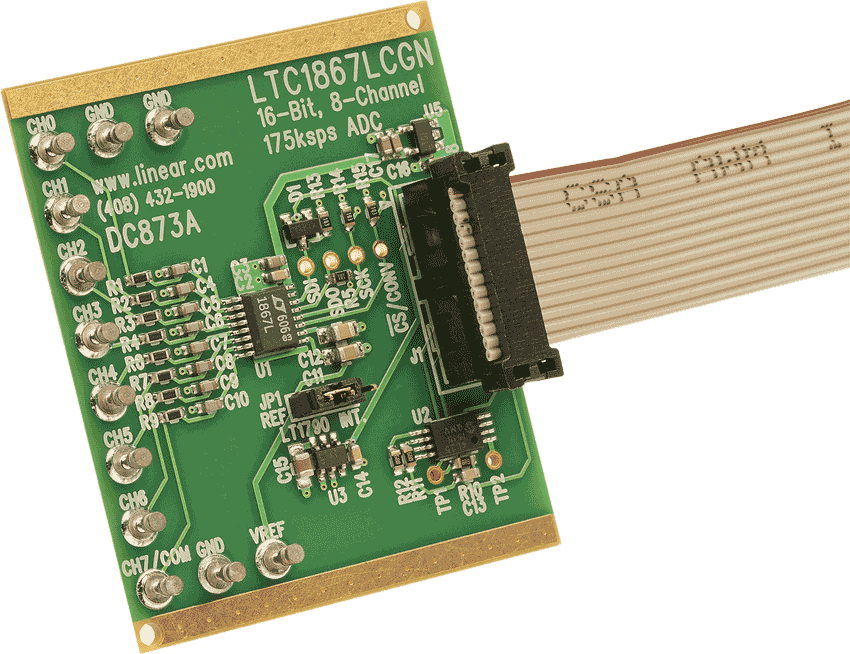

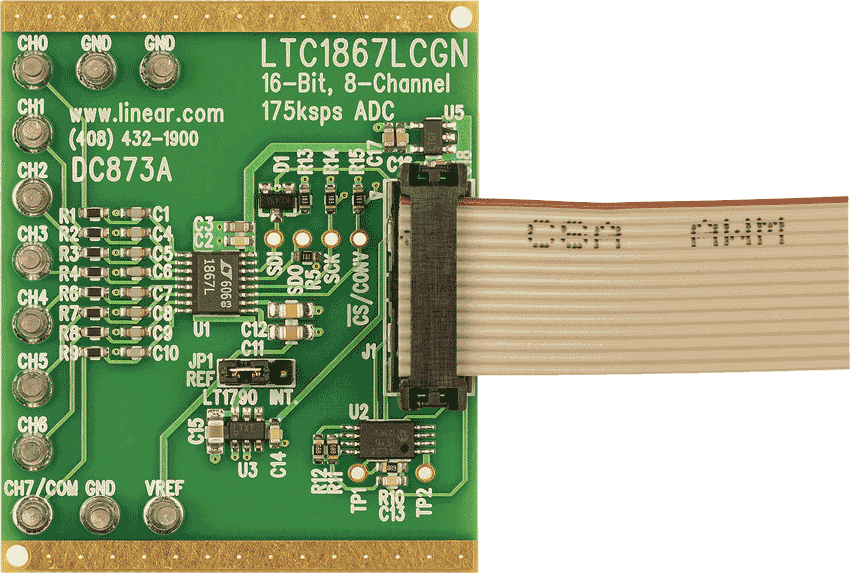

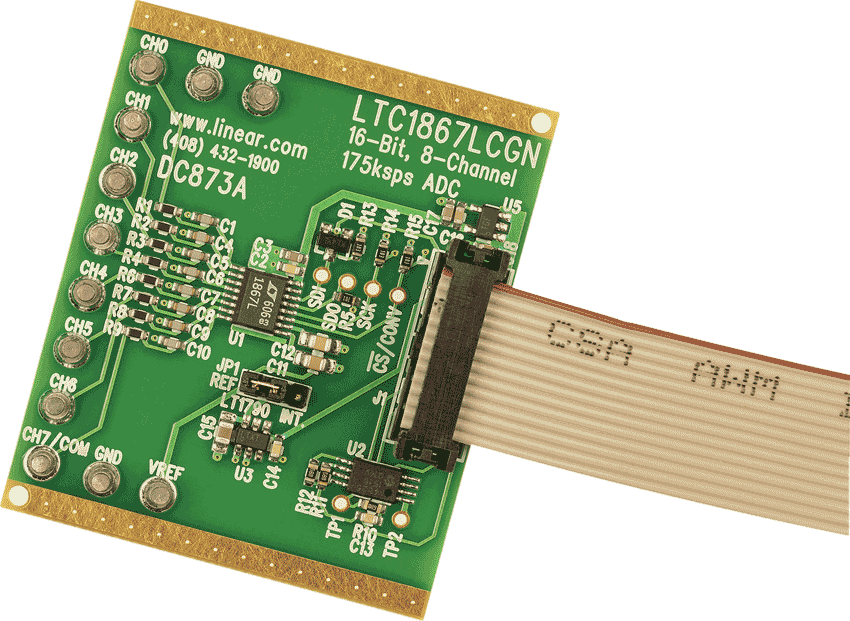

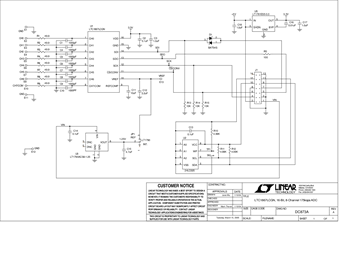

DC873A - Demo Manual9/24/2009PDF117K
-
Precision ADC Selector Guide8/30/2017PDF5M
-
18-Bit 1Msps 8-Channel SAR ADC12/2/2016PDF676K
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
