概览
优势和特点
- 采样速率：200ksps
- 16 位无漏失码和最大 ±2LSB INL
- 8 通道复用器具有：
- 单端或差分输入和
- 单极或双极转换模式
- SPI / MICROWIRE™ 串行 I/O
- 信噪比：89dB
- 单 5V 工作电源
- 片内或外部基准
- 低功率：1.3mA/200ksps，0.76mA/100ksps
- 睡眠模式
- 转换操作之间的自动打盹模式
- 16 引脚窄体 SSOP 封装
产品详情
LTC®1863 / LTC1867 是引脚兼容的 8 通道 12 位 / 16 位 A/D 转换器，具有串行 I/O 和一个内部基准。这些 ADC 通常从一个单 5V 电源仅吸收 1.3mA。
8 通道输入复用器可针对单端或差分输入以及单极或双极转换 (或其组合) 进行配置。自动打盹和睡眠模式有利于那些对功耗敏感的应用。
LTC1867 的 DC 性能出众，在整个温度范围内具有 ±2LSB INL 规格和无漏失码。LTC1867 的信噪比 (SNR) 通常为 89dB (采用内部基准时)。
LTC1863 / LTC1867 采用紧凑型窄体 16 引脚 SSOP 封装，因而可以在对空间敏感以及低功率应用中使用。
应用
- 工业过程控制
- 高速数据采集
- 电池供电式系统
- 复用数据采集系统
- 成像系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

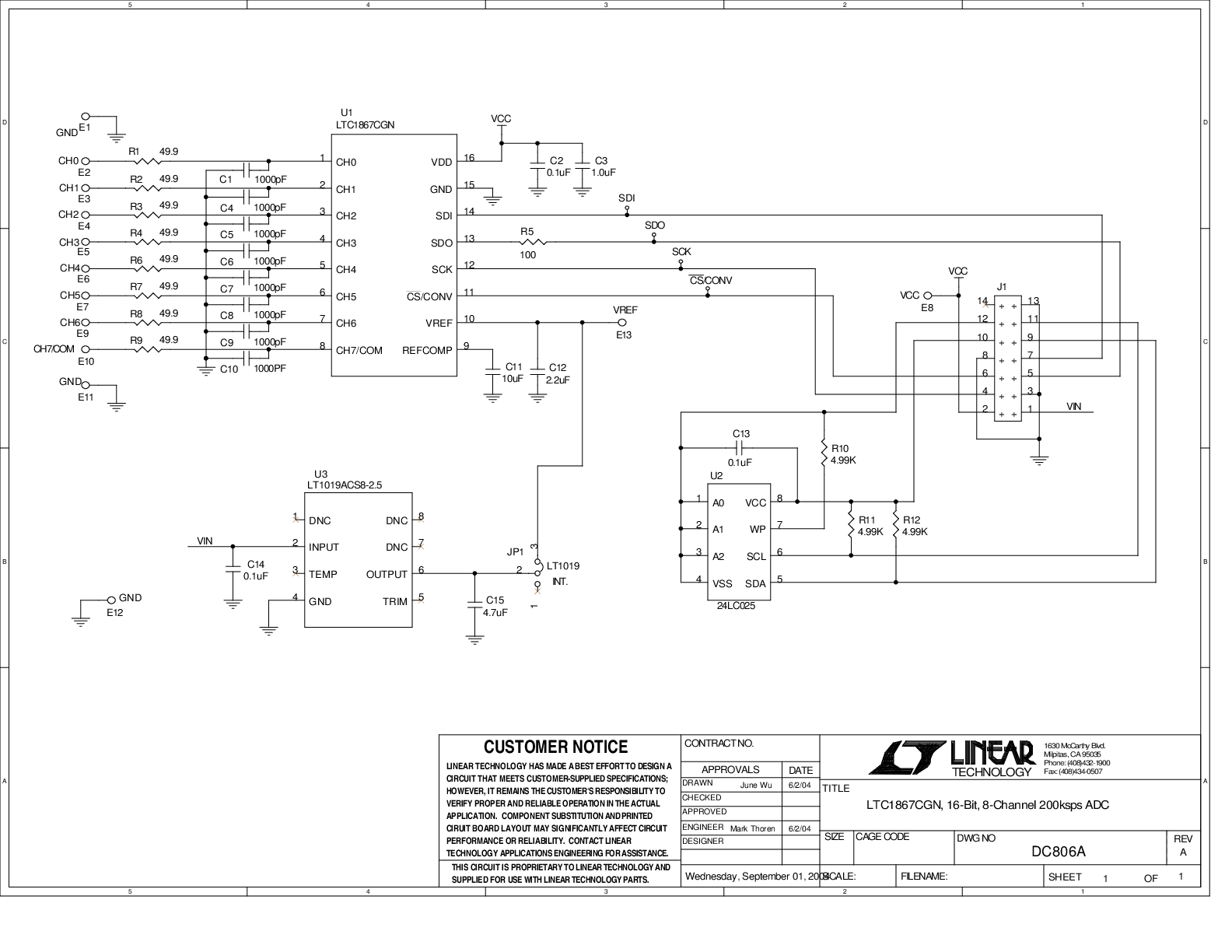

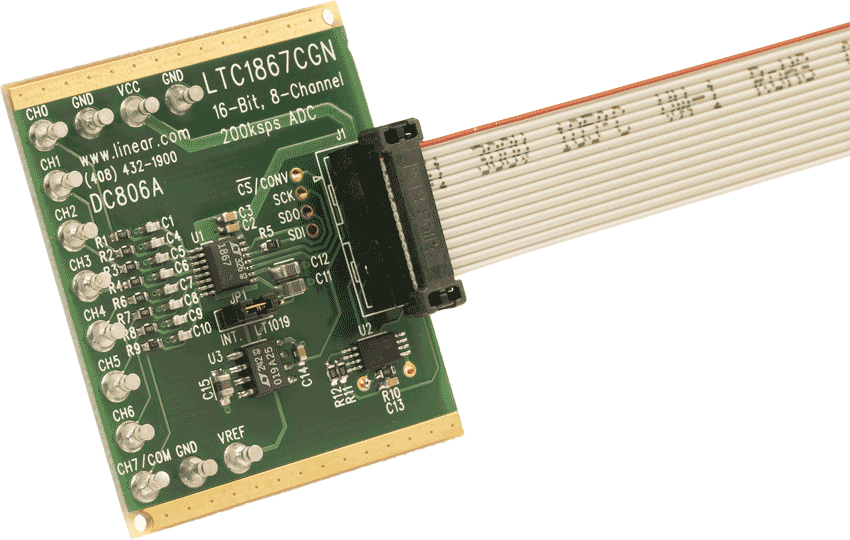

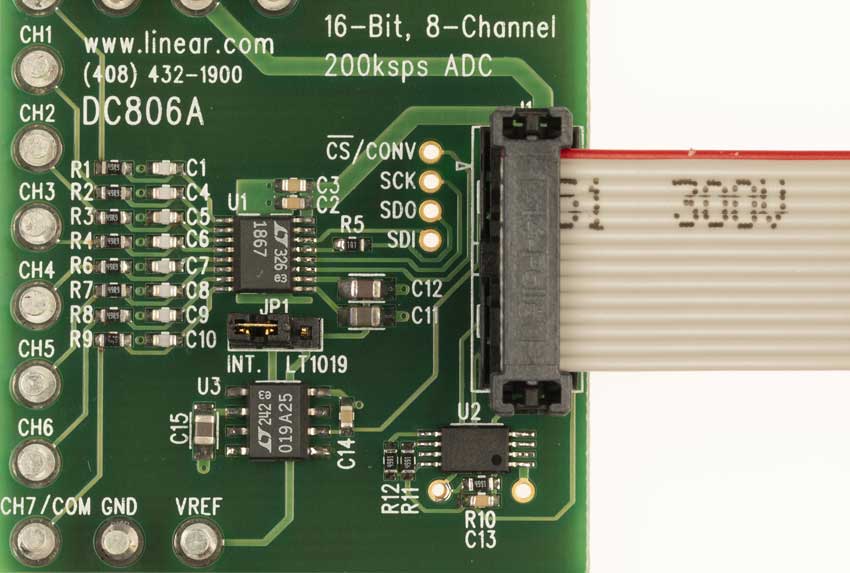

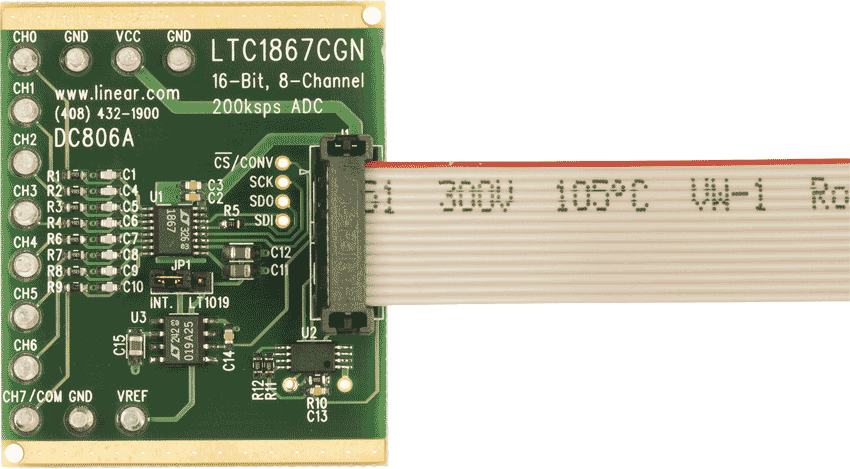

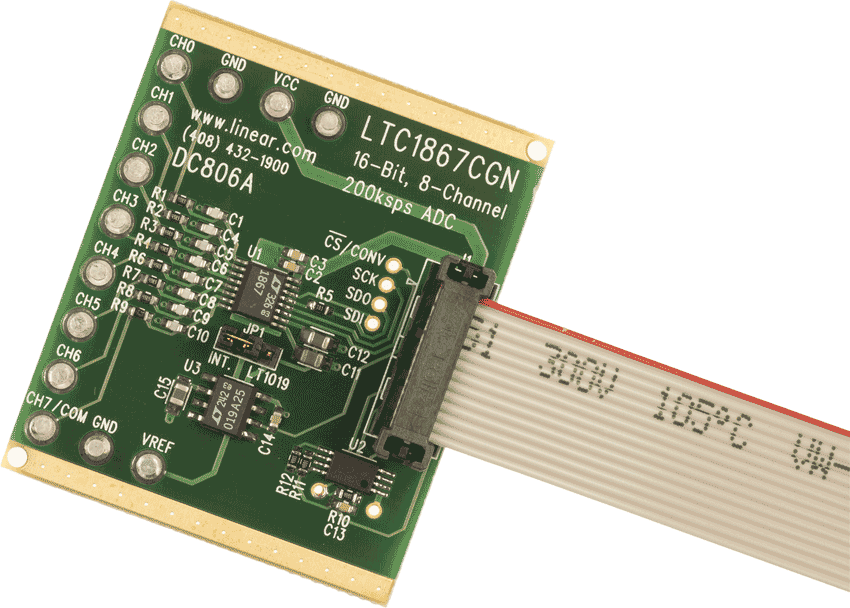

评估套件 (1)
参考资料
-
R380 Reliability Data3/22/2018
-
DC806A - Demo Manual6/6/2012
-
Precision ADC Selector Guide8/30/2017
-
18-Bit 1Msps 8-Channel SAR ADC12/2/2016
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC1867 配套产品
推荐 µModule Isolator
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1867ACGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867ACGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867AIGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867AIGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867AIGN#WTRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867CGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867CGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867IGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1867IGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R380 Reliability Data |
