LTC1758-1

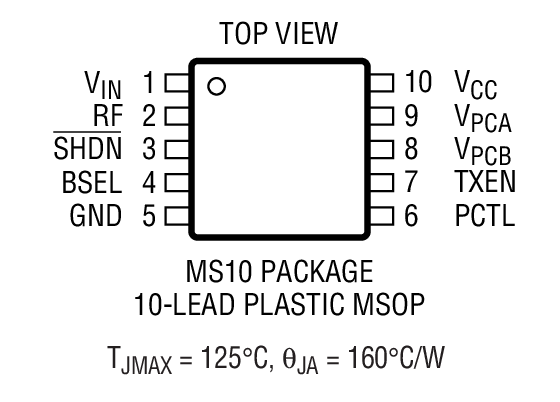

LTC^®1758-2 是一款双频段 RF 功率控制器，用于工作频率范围为 850MHz 至 2GHz 的 RF 功率放大器。环路带宽减小至 250kHz。因而在控制诸如 Philips BGY280、Conexant RM009/CX77302、Anadigics AWT6102/AWT6107 和 Hitachi PF08107/PF08123B 等缓慢接通型 PA 时可改善频率稳定性。

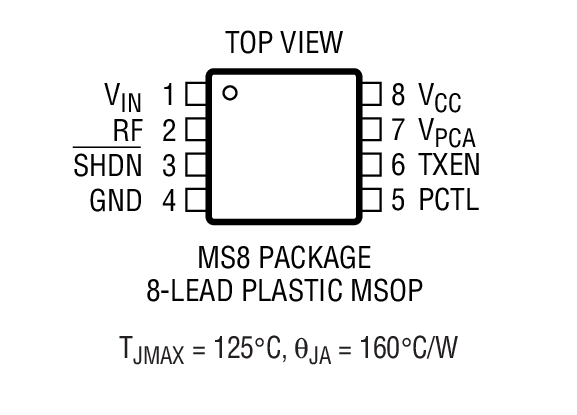

LTC1758-1 是一款单输出 RF 功率控制器，其在性能上与 LTC1758-2 相同，仅有的差异是其提供了一个输出 (V_PCA)。LTC1758-1 可用于驱动一个具集成多路复用器的单 RF 通道或双通道模块。这款器件采用 8 引脚 MSOP 封装。

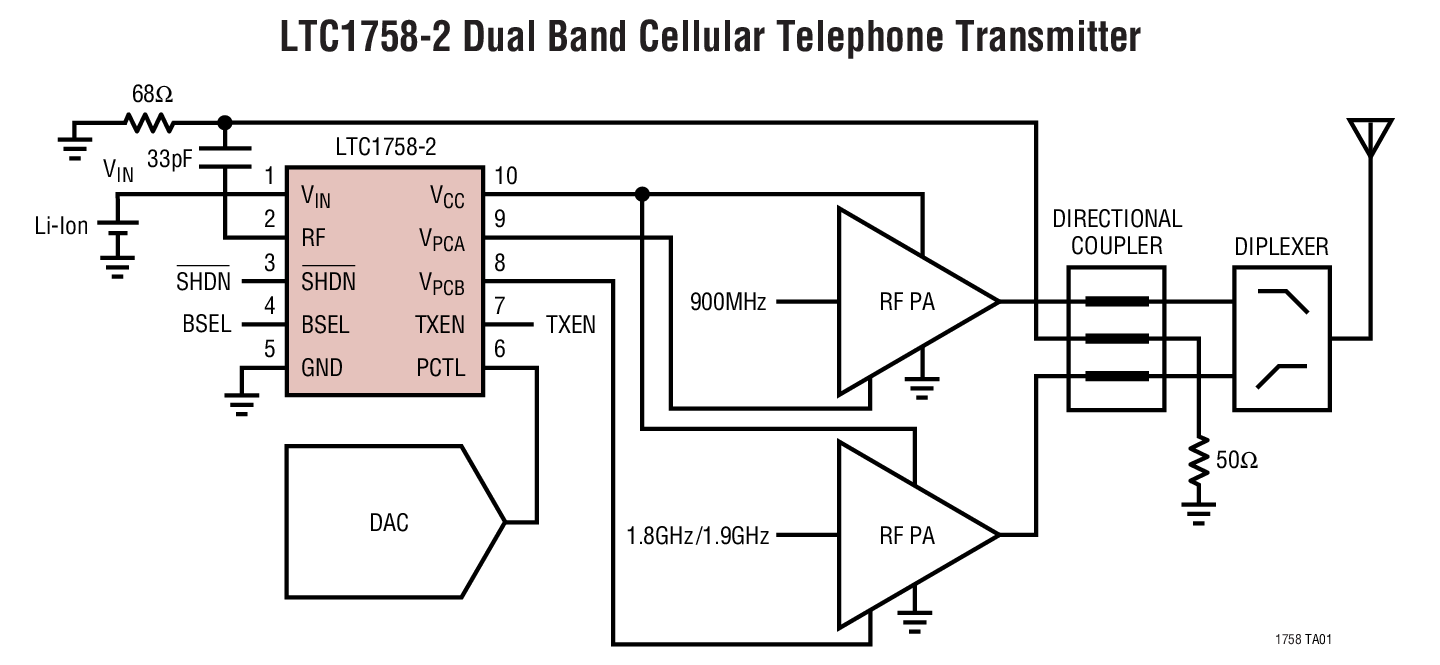

RF 功率的控制方法是：驱动 RF 放大器功率控制引脚并通过一个定向耦合器检测最终产生的 RF 输出功率。采用一个片内肖特基二极管对 RF 检测电压进行峰值检波。将该检波电压与 PCTL 引脚上的 DAC 电压进行比较，以控制输出功率。为 RF 功率放大器提供了针对高电源电流和高功率控制引脚电压的保护。

利用一个自动置零控制环路抵消了整个温度范围内的内部和外部偏移，从而可提供准确的低功率编程。停机功能可停用该器件，并把电源电流减低至 < 1μA。

应用

• 单频段和双频段 GSM/GPRS 蜂窝电话
• PCS 设备
• 无线数据调制解调器
• 美国 TDMA 蜂窝电话
