LTC1748

14 位、80Msps 低噪声 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 采样速率:80Msps
  • 76.3dB SNR 和 90dB SFDR (3.2V 范围)
  • 72.6dB SNR 和 90dB SFDR (2V 范围)
  • 无漏失码
  • 单 5V 电源
  • 功耗:1.4W
  • 可选的输入范围:±1V 或 ±1.6V
  • 240MHz 满功率带宽 S/H (采样及保持)
  • 引脚兼容型系列
    • 25Msps: LTC1746 (14 位),LTC1745(12 位)
    • 50Msps: LTC1744 (14 位),LTC1743(12 位)
    • 65Msps: LTC1742 (14 位),LTC1741(12 位)
    • 80Msps: LTC1748 (14 位),LTC1747(12 位)

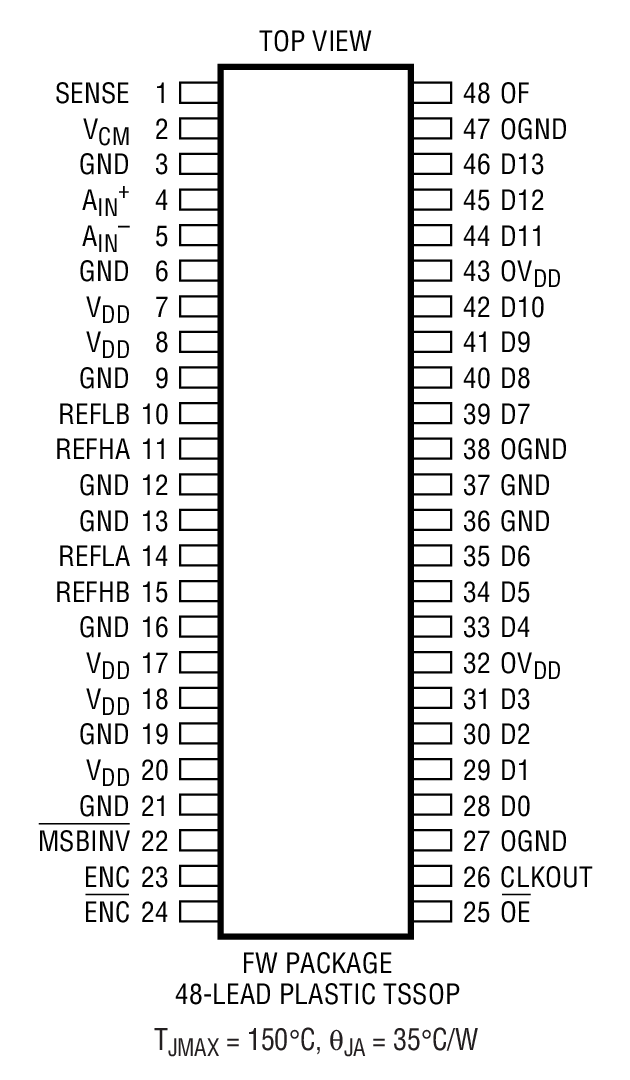

  • 48 引脚 TSSOP 封装
更多细节
show more Icon

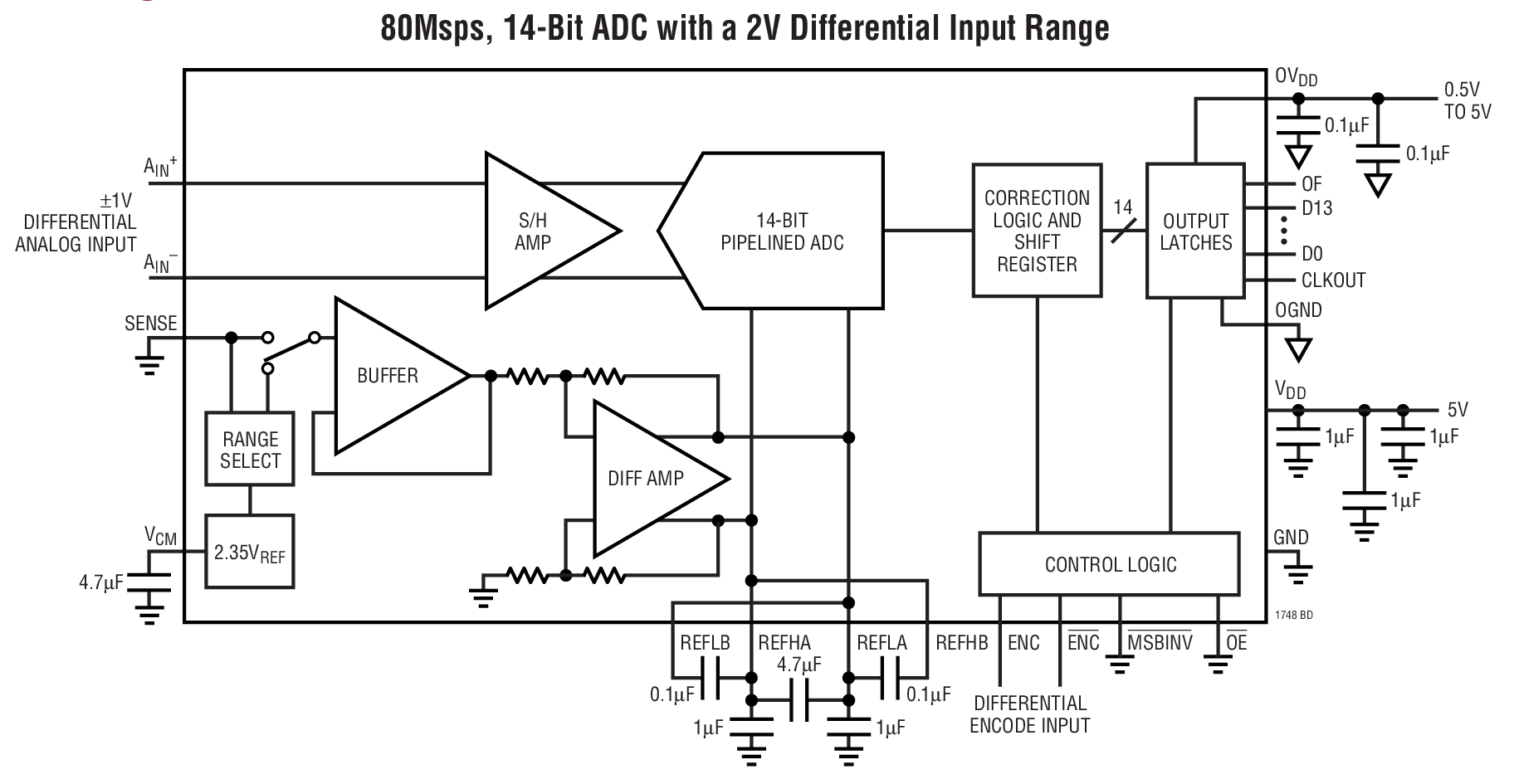

LTC®1748 是一款 80Msps、采样 14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。±1V 和 ±1.6V 的引脚可选输入范围以及一种电阻器可编程模式使得 LTC1748 的输入范围能够针对多种多样的应用进行优化。

LTC1748 非常适合于要求苛刻的通信应用,其 AC 性能包括 76.3dB SNR 和 90dB 无杂散动态范围。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。DC 规格包括 ±3LSB INL 和无漏失码。

数字接口可兼容 5V、3V、2V 和 LVDS 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC 和 ENC 输入进行差分驱动。另外,低噪声、高增益 ENC 和 ENC 输入还可采用一个正弦信号进行驱动,并不会损害性能。一个单独的输出电源可在 0.5V 至 5V 的范围内工作,从而使其能容易地直接连接至任何低电压 DSP 或 FIFO。

LTC1748 采用具直通式引出脚配置的 TSSOP 封装,因而简化了电路板布局。

应用

  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1748CFW#PBF
  • HTML
  • HTML
LTC1748CFW#TRPBF
  • HTML
  • HTML
LTC1748IFW#PBF
  • HTML
  • HTML
LTC1748IFW#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 14, 2019

- 19_0009

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1748CFW#PBF

量产

LTC1748CFW#TRPBF

量产

LTC1748IFW#PBF

量产

LTC1748IFW#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 14, 2019

- 19_0009

arrow down

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1748CFW#PBF

量产

LTC1748CFW#TRPBF

量产

LTC1748IFW#PBF

量产

LTC1748IFW#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统


LinearLab Tools
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.


PScope
Info:False

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

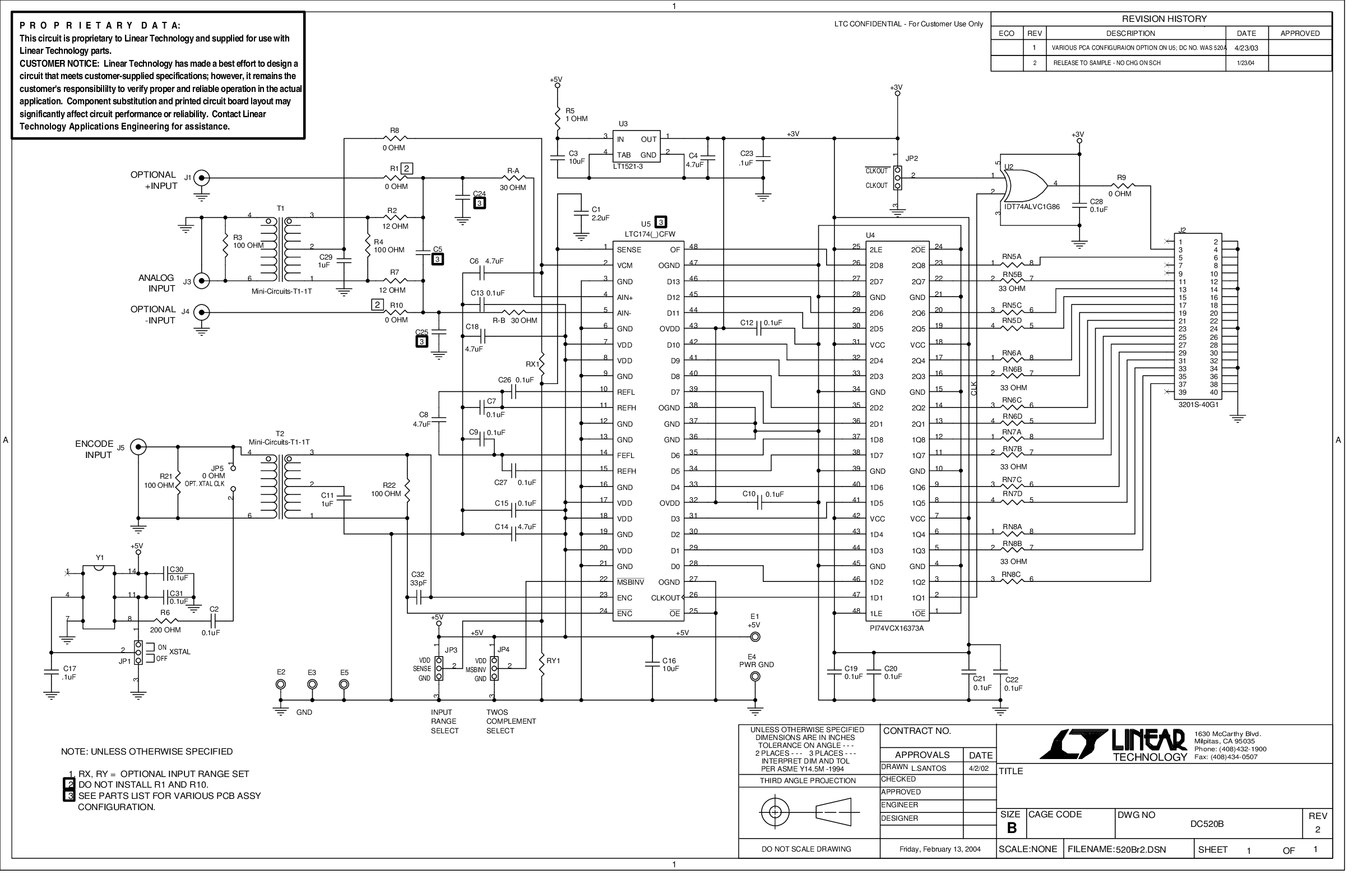

DC520B-B
