LTC2259-14

14 位、80Msps、超低功率 1.8V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 73.4dB SNR
  • 85dB SFDR
  • 低功率: 127mW / 106mW / 89mW
  • 单 1.8V 电源
  • CMOS、DDR CMOS 或 DDR LVDS 输出
  • 可选输入范围: 1VP-P 至 2VP-P
  • 800MHz 满功率带宽 S/H (采样及保持)
  • 任选的数据输出随机函数发生器
  • 任选的时钟占空比稳定器
  • 停机和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚兼容型 14 位和 12 位器件版本
  • 40 引脚 (6mm x 6mm) QFN 封装



更多细节
show more Icon

LTC®2261-14 / LTC2260-14 / LTC2259-14 是采样 14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 73.4dB SNR 和 85dB 无寄生动态范围 (SFDR) 在内的 AC 性能,它们成为了要求苛刻通信应用的完美选择。0.17psRMS 的超低抖动实现了 IF 频率的欠采样以及卓越的噪声性能。

DC 规格包括在整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低,仅为 1.2LSBRMS

数字输出可以是全速率 CMOS、双倍数据速率 CMOS、或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内于全速条件下实现了高性能。




Applications

  • 通信
  • 蜂窝基站
  • 软件无线电
  • 便携式医学成像
  • 多通道数据采集
  • 非破坏性的检测



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2259CUJ-14#PBF
  • HTML
  • HTML
LTC2259CUJ-14#TRPBF
  • HTML
  • HTML
LTC2259IUJ-14#PBF
  • HTML
  • HTML
LTC2259IUJ-14#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统


LinearLab Tools
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

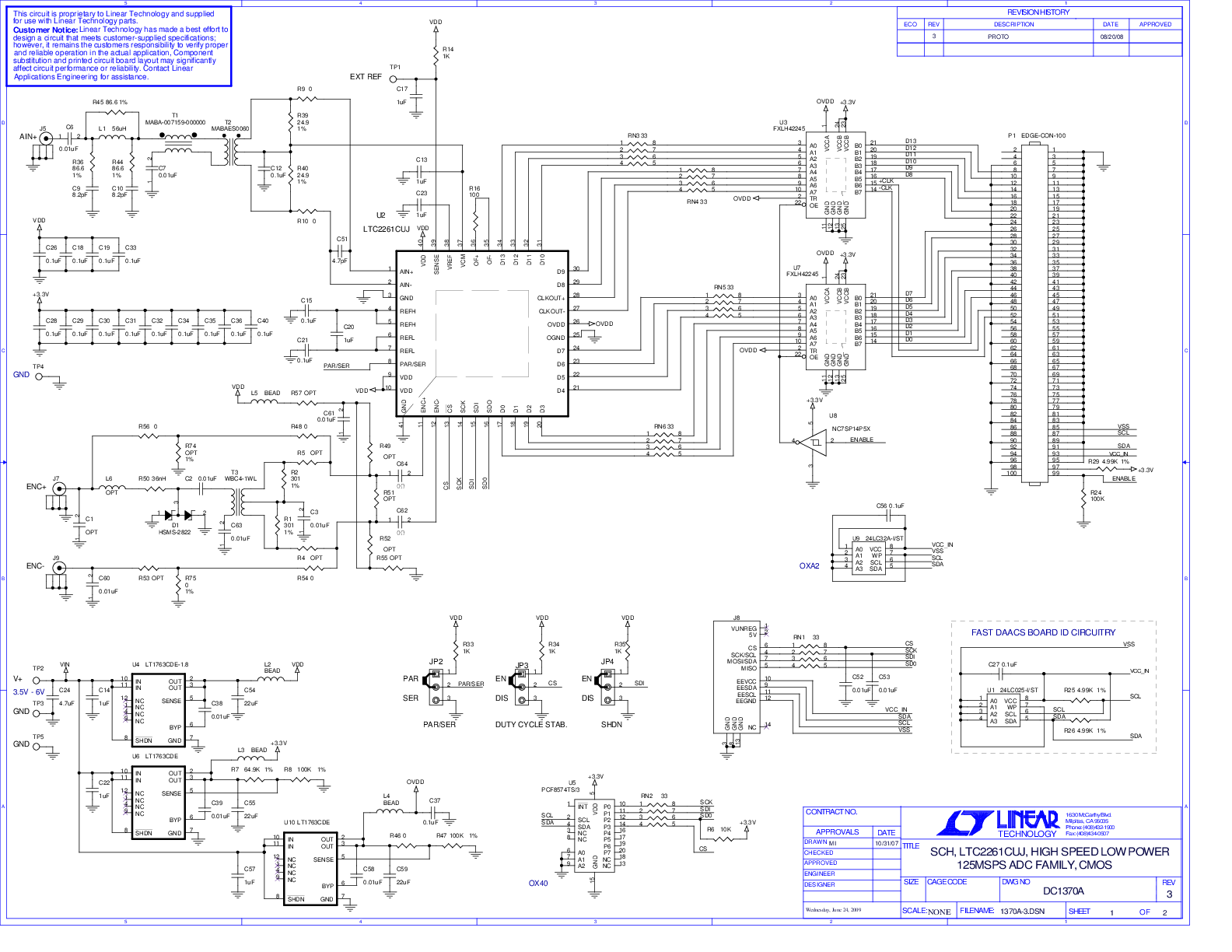

DC1370A-C

LTC2259-14 | 14-Bit, 80Msps ADC, CMOS Outputs, 5-170MHz, Requires DC890 and DC1075

reference details image

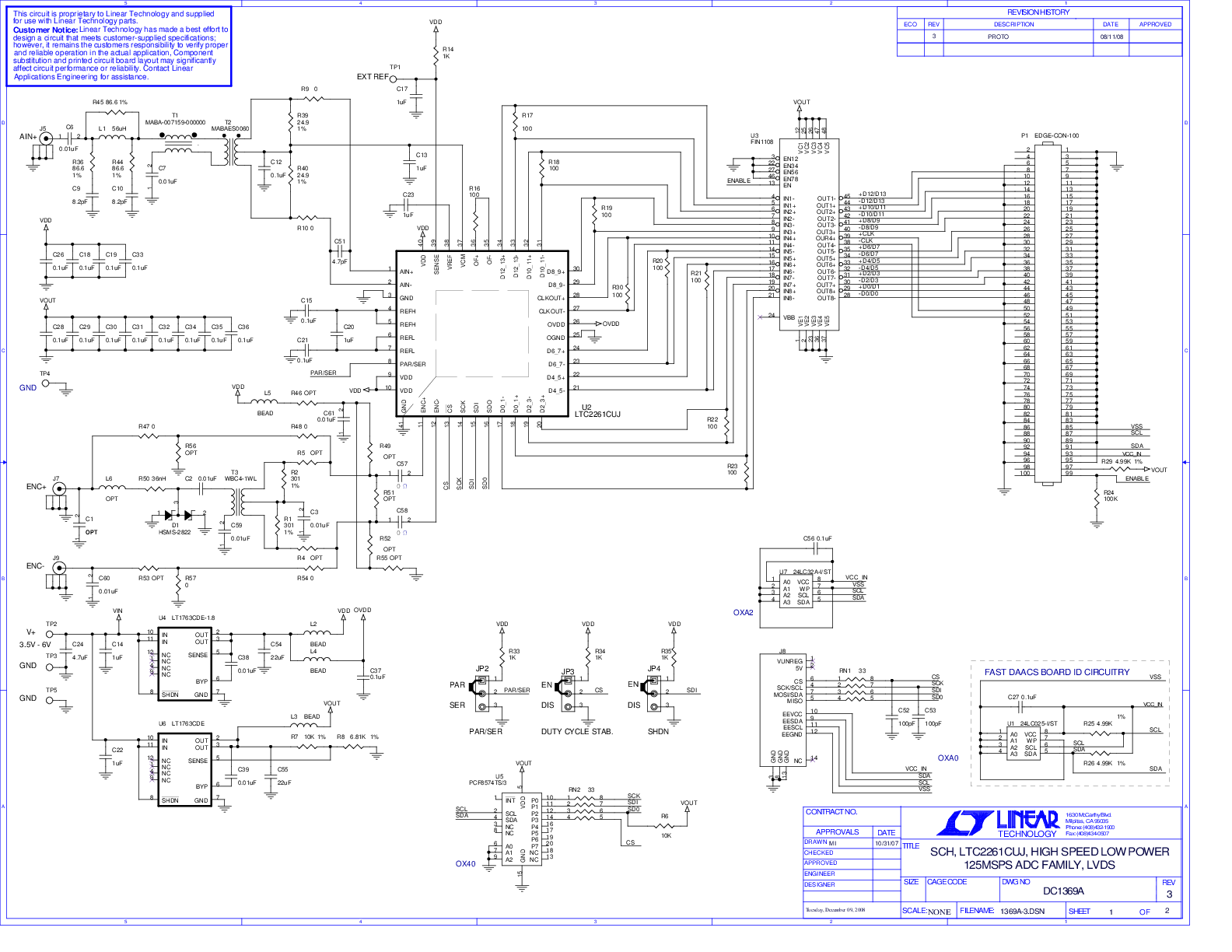

DC1369A-C

LTC2259-14 | 14-bit 80Msps ADC, LVDS Outputs, 5-170MHz, Requires DC890, LVDS_XFMR and DC1075
