LTC1744: 14-Bit, 50Msps ADC Data Sheet8/30/2007PDF543K
概览
优势和特点
- 采样率：50Msps
- 77dB SNR 和 87dB SFDR (3.2V 范围)
- 73.5dB SNR 和 90dB SFDR (2V 范围)
- 无漏失码
- 单 5V 电源
- 功耗：1.2W
- 可选输入范围：±1V 或 ±1.6V
- 150MHz 满功率带宽 S/H
- 引脚兼容系列
- 25 Msps：LTC1746 (14 位)，LTC1745 (12 位)
- 50 Msps：LTC1744 (14 位)，LTC1743 (12 位)
- 65 Msps：LTC1742 (14 位)，LTC1741 (12 位)
- 80 Msps：LTC1748 (14 位)，LTC1747 (12 位)
- 48 引脚 TSSOP 封装
产品详情
LTC®1744 是一款专为对高频、宽动态范围信号进行数字化处理而设计的 50Msps 采样率 14 位 A/D 转换器。±1V 和 ±1.6V 的引脚可选输入范围以及电阻可设置模式的运用使得 LTC1744 能够对各种应用进行优化。
对于要求严谨的电信应用而言，LTC1744 是一种完美的选择。在 AC 特性方面，其 SNR 和无寄生动态范围分别达到了 77dB 和 87dB。0.3psRMS 的超低抖动允许 IF 频率进行欠采样，并获得卓越的噪声特性。DC规格包括 ±4LSB 最大值 INL 和在整个工作温度范围无漏码特性。
数字接口与 5V、3V 和 2V 逻辑系统相兼容。可由 PECL、GTL 和其它的低摆幅逻辑器件系列或单端 TTL 或 CMOS 对 ENC 和 ENC 进行差分驱动。也可利用一个正弦信号对低噪声、高增益的 ENC 和 ENC 输入进行驱动，且不会使性能发生劣化。一个单独的输出电源可在 0.5V 至 5V 的范围内工作，使得它能够容易地与任何的低压 DSP 或 FIFO 直接相连。
具有直通式引出脚型的 TSSOP 封装简化了电路板布局。
应用
- 电信
- 接收器
- 蜂窝通信基站
- 频谱分析仪
- 成像系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

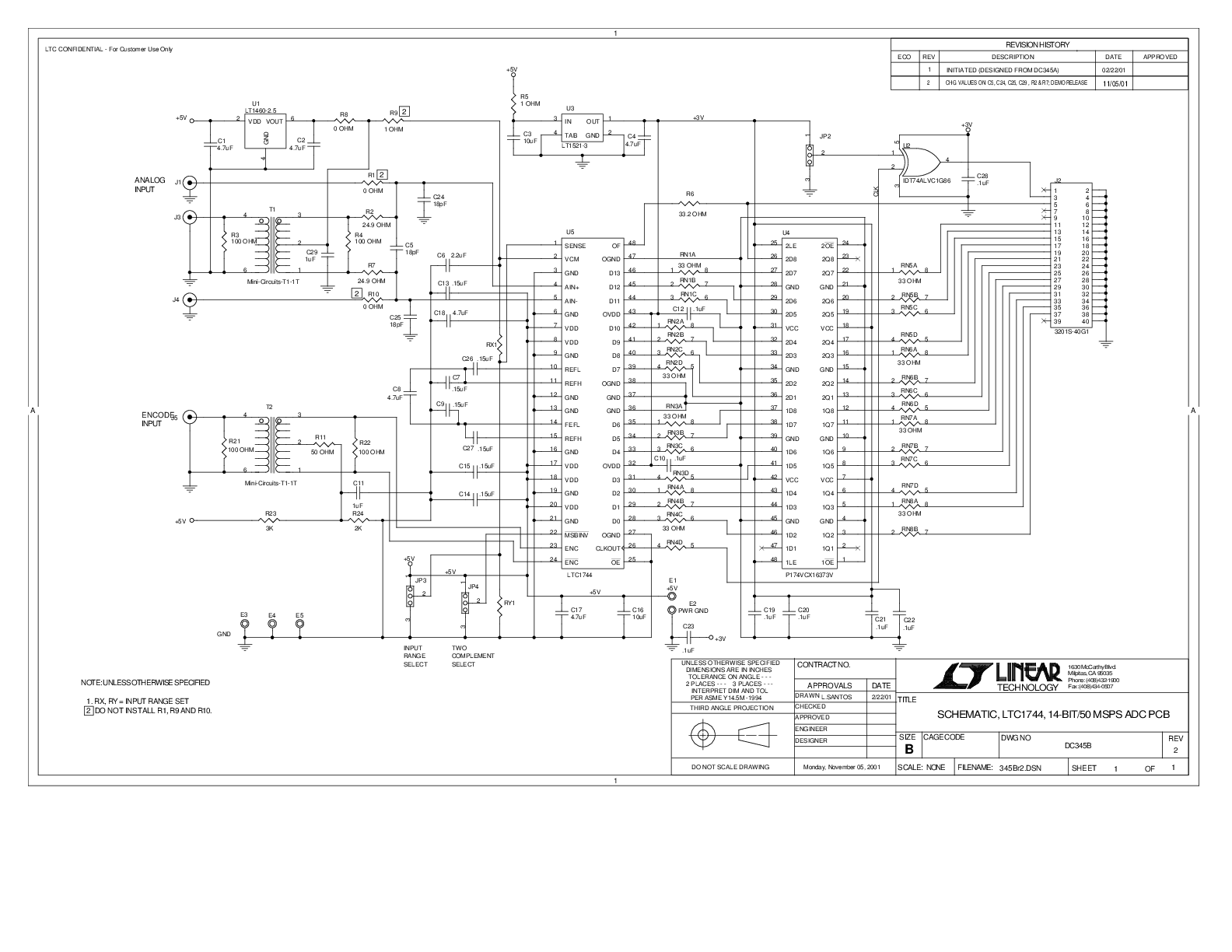

评估套件 (1)
